| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | DB22082203 |
| Количество мин заказа: | 1 часть |
| Цена: | $600/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 75 дней |
| Условия оплаты: | L/C, D/P, T/T, западное соединение |
| Поставка способности: | 100 частей/месяц |
| Материал: | DIN 18CrNiMo7 | Угол спирали: | 31° |
|---|---|---|---|
| Твердость: | 58-62 HRC | Нормальный модуль: | 4 |
| Поперечный модуль: | 4.6667 | Ширина стороны: | 50 |
| Выделить: | 4 Модуль 77T Двойные косозубые шестерни,DIN 18CrNiMo7 Двойные косозубые шестерни,4 Модуль 77T Двойная спиральная шестерня |
||

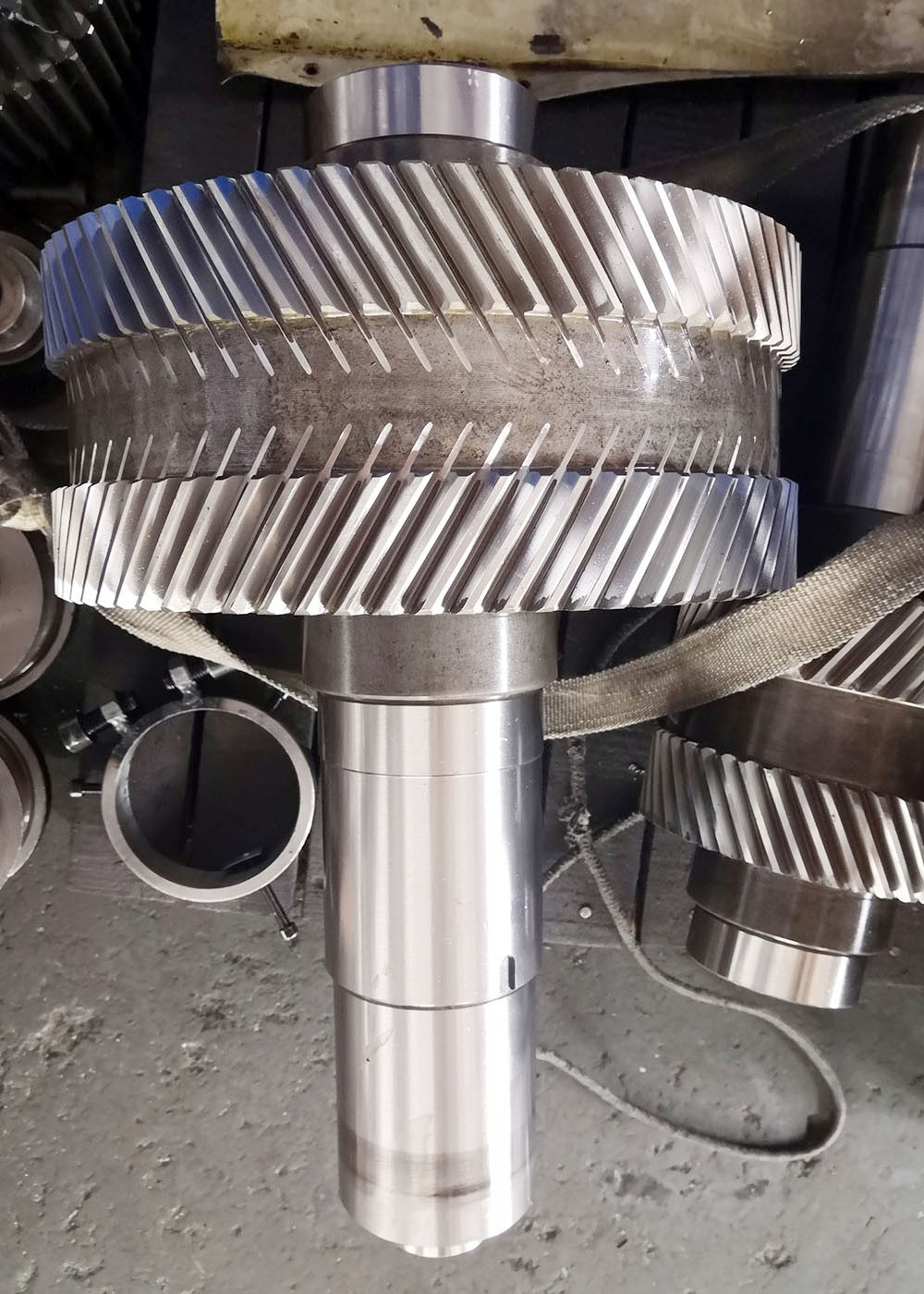

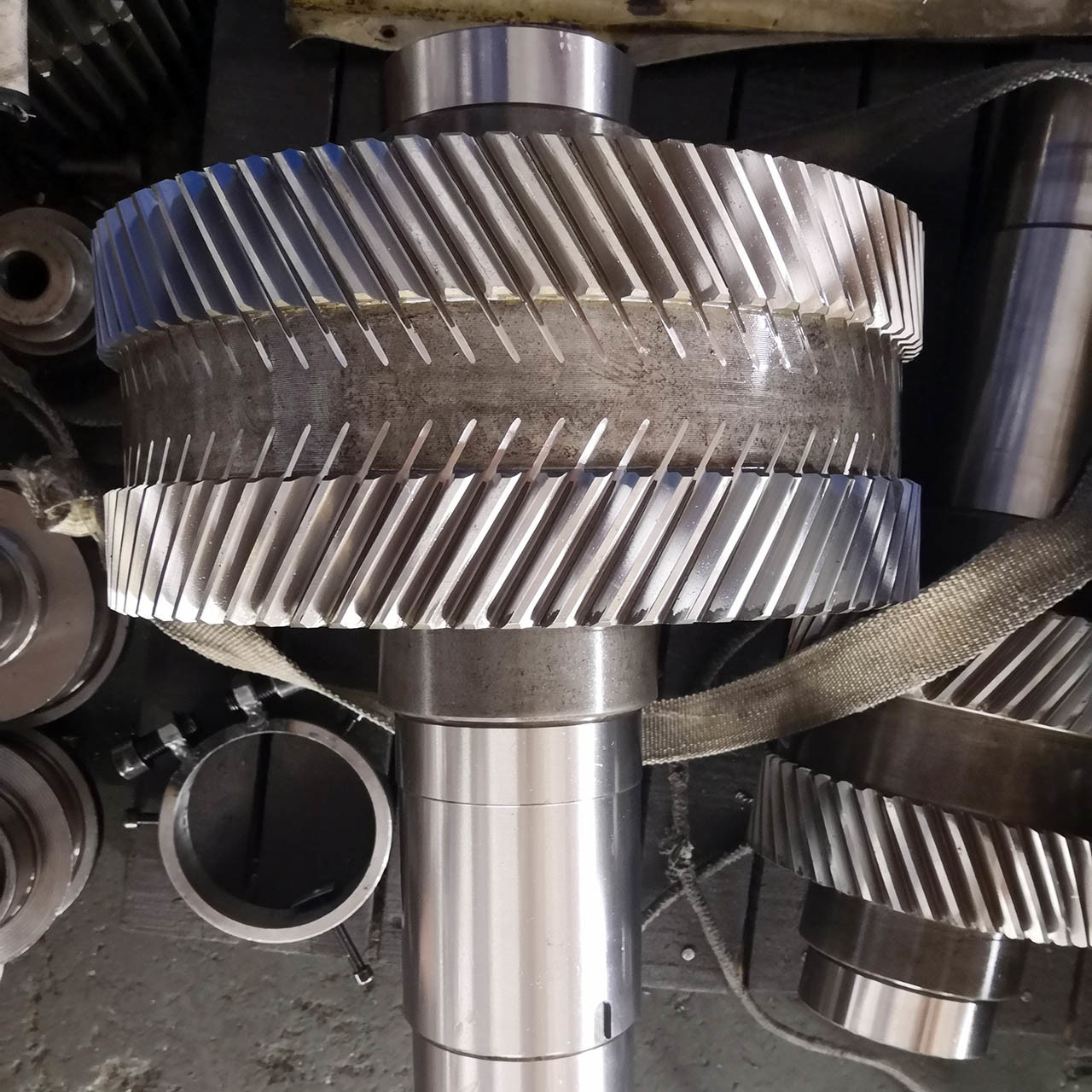

DIN 18CrNiMo7 Сталь 4 Модуль 77T Двойные спиральные редукторы для коробки передач
1) Описание механизмов двойной спирали
Двойная спиральная передача состоит из двух углов спирали с противоположными руками.
Эти механизмы противопоставляются друг другу, и полученные силы не передаются подшипникам на вале.
Пара настройки означает, что они могут справиться с высокими нагрузками и позволяют солидную передачу во время работы.
2) Особенности двухспиральных редукторов
Двойные спиральные редукторы имеют все преимущества спиральных редукторов, которые сильны и тихие, плюс имеют
преимущество возможности отмены сил тяги путем сочетания спиральных редукторов с правой и правой
С другой стороны, они имеют недостаток в том, что их трудно изготовить.
Двойные спиральные редукторы и рысиные редукторы являются одним и тем же типом редукторов, но те, которые имеют канаву в
в центре называются двойные спиральные редукторы, в то время как те без канавки, где левые и правые зубы встречаются
в центре, называются рысиные кости.
| Продукты | Двойная спиральная передача |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| Производство зубчатых решеток | Фрезерные станки |
| Скребка зубов | √ |
| Модуль (M) | Сделан по заказу |
| Количество зубов (Z) | 53 |
| Угол давления (α) | 20° |
| Угол спирали (β) | 31° |
| Степень точности зубов | Степень ISO 7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 260-300HB |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
