| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SB2207003 |
| Количество мин заказа: | 2 набора |
| Цена: | $300/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 62 дня |
| Условия оплаты: | T/T,L/C |
| Поставка способности: | 500 наборов/месяц |
| Дп: | 1.8 | Номер зубов: | 36 и 48 т |
|---|---|---|---|
| Угол спирали: | 35 ° | Материал: | SAE 4320 |
| Термическая обработка: | Карбинизирует | Качественный класс: | ISO 6 класс AGMA 11 |
| Выделить: | Конические зубчатые колеса DP1.8 Gleason спиральные,Спиральное коническое зубчатое колесо для коробки передач,Спиральное коническое зубчатое колесо DP1.8 |
||

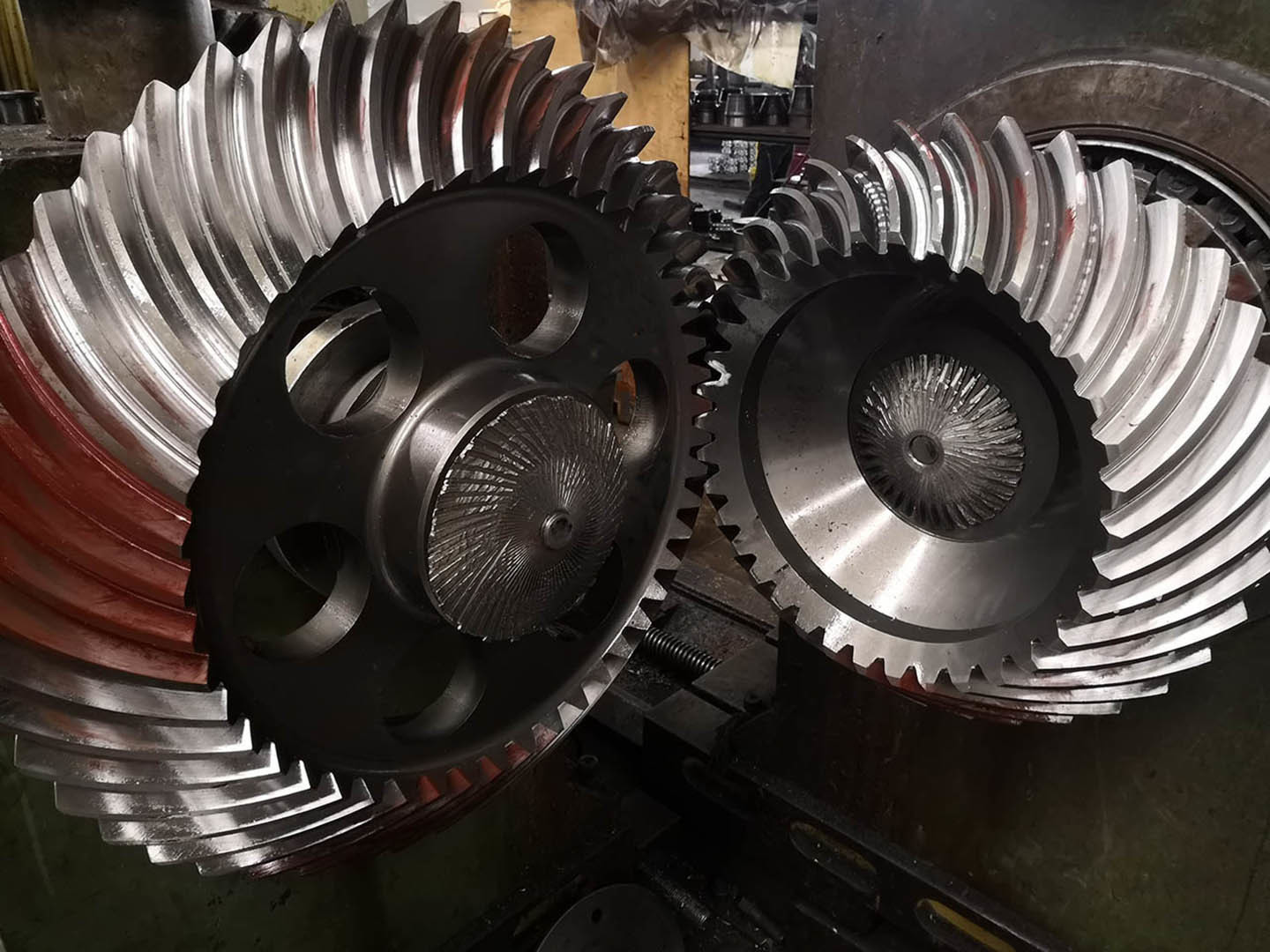

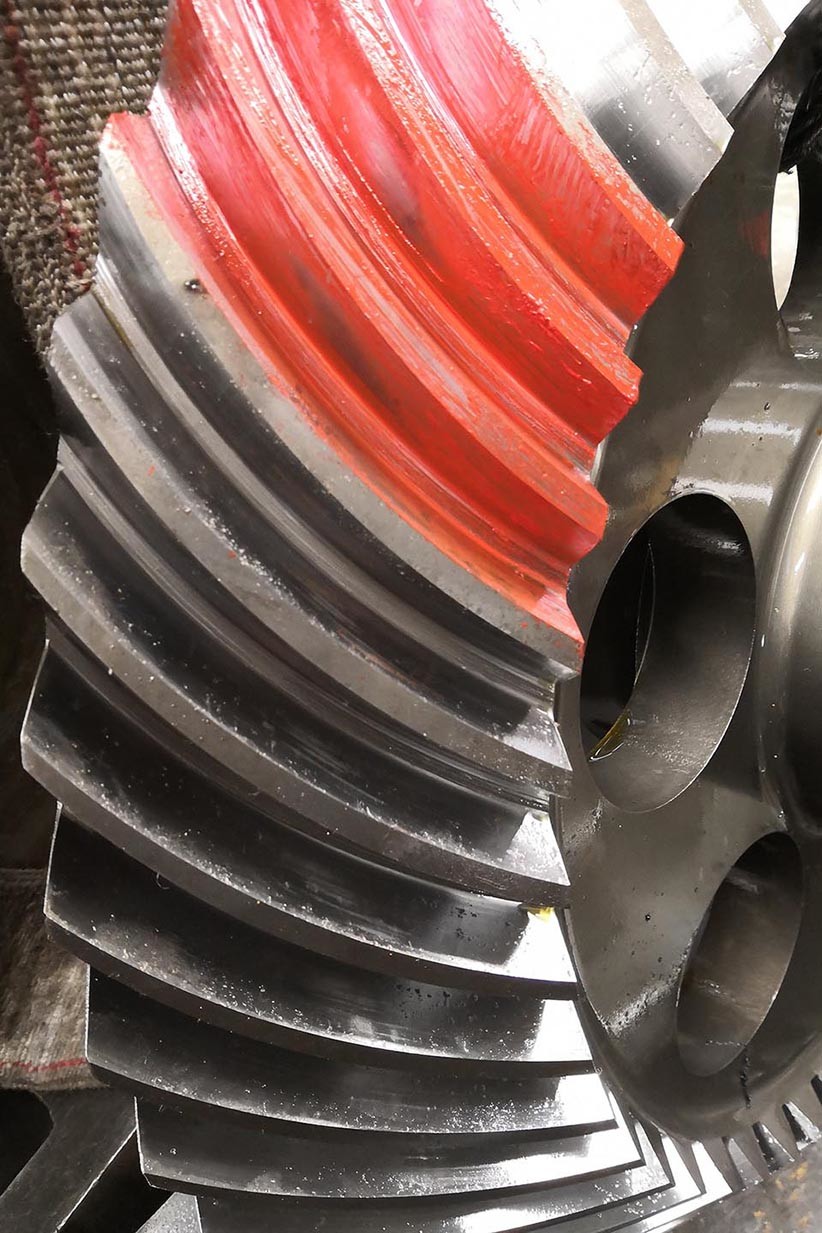

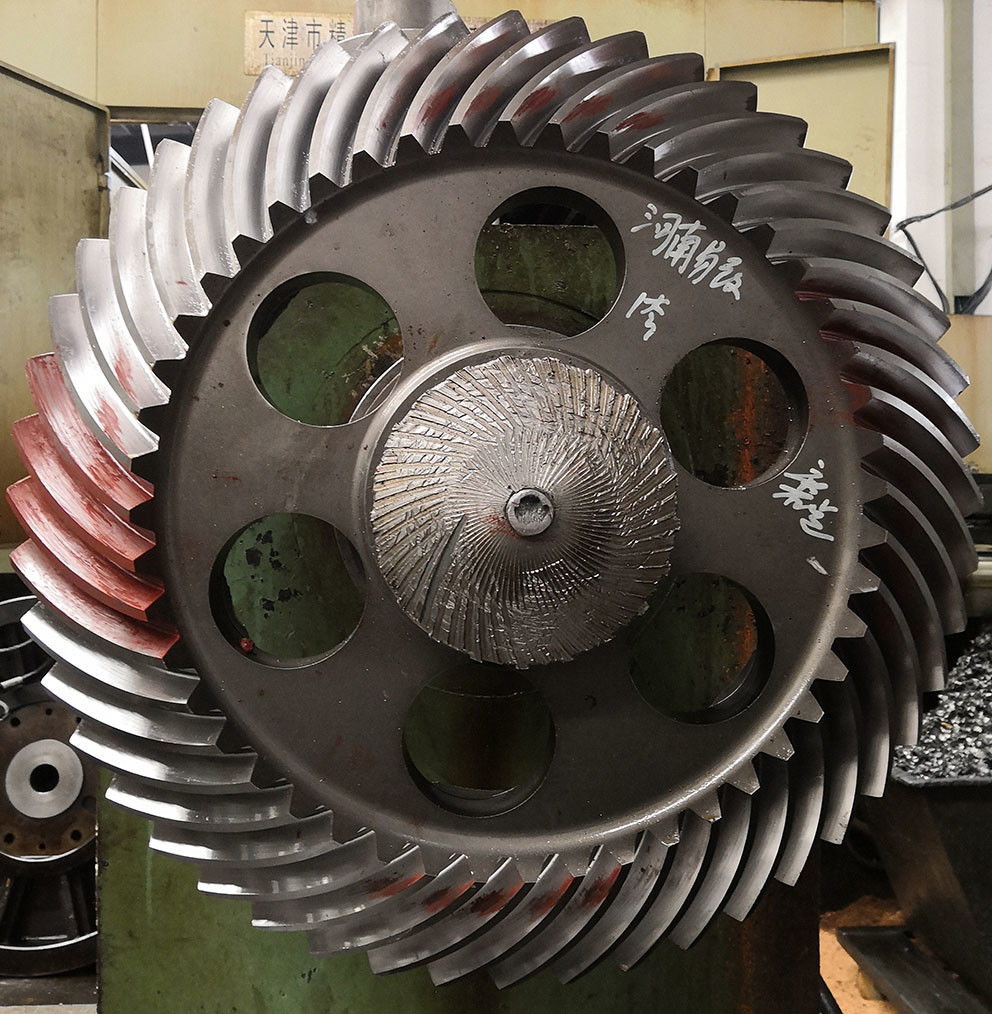

DP1.8 Комплект спиральных конических шестерен для редуктора - коническая шестерня со спиральными зубьями
1) Описание спиральной конической шестерни
Спиральная коническая шестерня - это коническая шестерня с винтовым углом косых криволинейных зубьев.
2) Особенности спиральной конической шестерни
a) Спиральная коническая шестерня сложнее в изготовлении по сравнению с прямозубой конической шестерней.
b) Спиральная коническая шестерня обеспечивает более высокую прочность и меньший шум
c) Шестерни могут иметь большее передаточное отношение
| Продукты | Спиральные конические шестерни |
| Изготовление на заказ | √ |
| Тип профиля | SAE 4320/ 20CrNi2MoA |
| Производство | Фрезерование шестерен/Шлифование шестерен |
| Шлифование зубьев шестерен | √ |
| DP | 1.8 |
| Количество зубьев (Z) | 36 & 48T |
| Угол профиля (α) | 20° |
| Угол наклона (β) | 35° |
| Класс точности зубьев | ISO 6 класс/ AGMA 11 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62 HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХНМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
Производственное оборудование
Производственный процесс
Ковка Механическая обработка Резка
Термическая обработка Шлифовка Контроль
