| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | HB2207004 |
| Количество мин заказа: | 1 набор |
| Цена: | $1000/ Set |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 67 дней |
| Условия оплаты: | Аккредитив, T/T |
| Поставка способности: | 50 наборов/месяц |
| Profile Type: | Herringbone Gear | Material: | Forging Steel |
|---|---|---|---|
| Brand: | OEM | Hardness: | 230-260 HB |
| Manufacture Processing: | Gear Milling | Color: | Original Metallic Color |
| Выделить: | Набор шестерни стальной фабрики шевронный,Набор шестерни шестерни шевронный,Шестерни стальной фабрики шевронные |
||

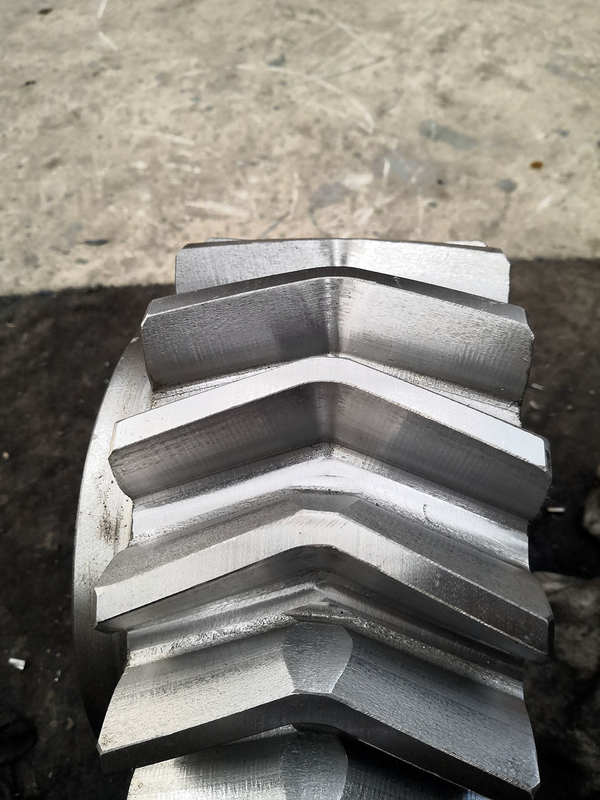

Комплект шевронных шестерен для сталелитейного завода - Шевронные шестерни
1) Описание шевронной шестерни
Шевронная шестерня - это особый тип двойной зубчатой шестерни. Это специальный тип зубчатой передачи, состоящий из
двух винтовых шестерен противоположного направления (левого и правого).
Шевронные шестерни не создают дополнительной осевой нагрузки.
2) Особенности шевронной шестерни
a) Плавная передача мощности, так как в любой момент времени зацеплено более двух зубьев.
b) Отсутствие осевой нагрузки.
3) Применение шевронных шестерен
Паровые турбины, тяжелые условия эксплуатации, прокатный стан.
| Продукты | Шевронная шестерня |
| Изготовлено на заказ | √ |
| Тип профиля зубьев | Шевронный |
| Изготовление зубьев | Фрезерование зубьев |
| Шлифование зубьев | Отсутствует |
| Модуль (M) | 10 |
| Количество зубьев (Z) | 16 |
| Угол давления (α) | 20° |
| Угол наклона (β) | На заказ |
| Класс точности зубьев | ISO 8-9 класс |
| Термическая обработка | Закалка и отпуск |
| Твердость поверхности |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
