| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SB2200802002 |
| Количество мин заказа: | 2 набора |
| Цена: | $300/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 62 дня |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 500 наборов/месяц |
| Ширина: | 75 мм | Тип профиля: | Глисон |
|---|---|---|---|
| Направление: | Да, да. | Внешний диаметр: | 470mm |
| ПРОИЗВОДСТВО: | Молоть шестерни | Бренд: | OEM |
| Выделить: | Спираль конической шестерни 35 градусов,модуль спирали конической шестерни 10,правосторонняя спиральная шестерня 35 градусов |
||
a) Конические шестерни обеспечивают более высокую прочность и меньший шум
b) Шестерни могут иметь большее передаточное отношение
c) Комплект конических шестерен необходимо заменять парами (как левого, так и правого исполнения)
2) Направление конической шестерни
a) Правое исполнение
Коническая шестерня правого исполнения - это шестерня, у которой внешняя половина зуба наклонена по часовой стрелке.
b) Левое исполнение
Коническая шестерня левого исполнения - это шестерня, у которой внешняя половина зуба наклонена против часовой стрелки.

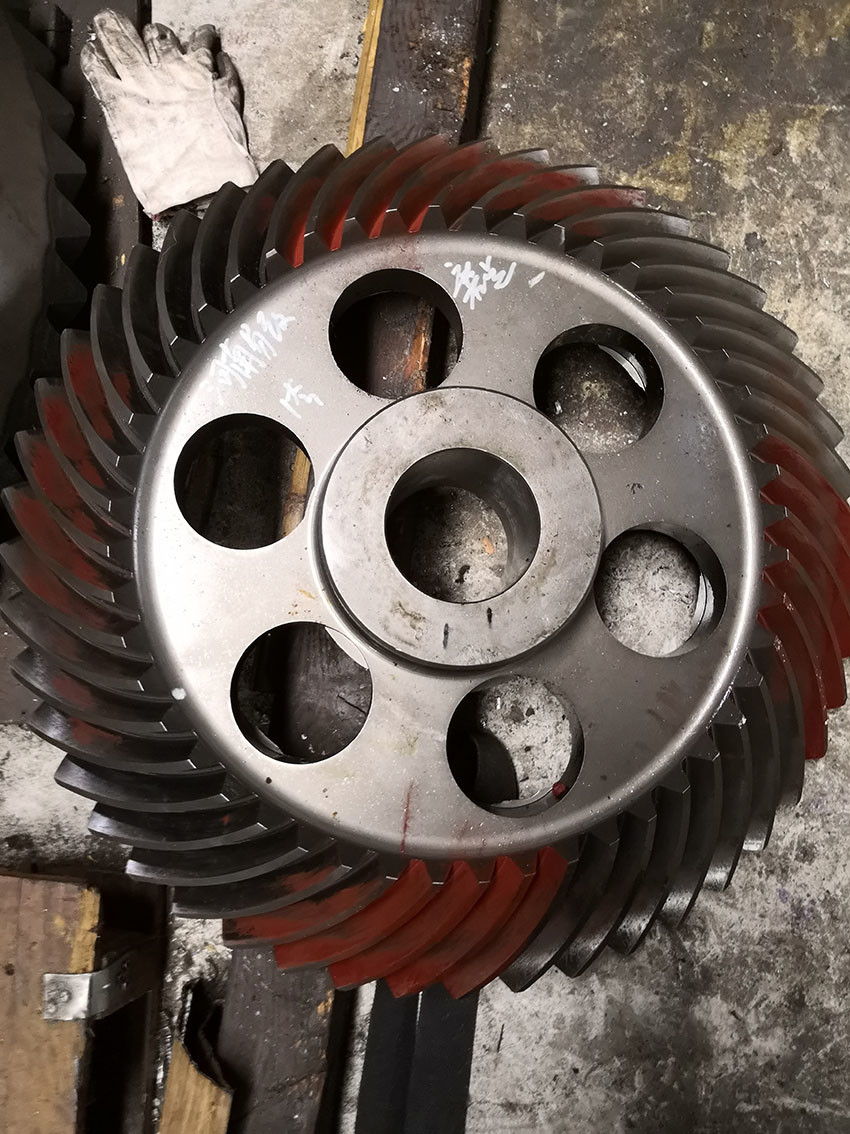

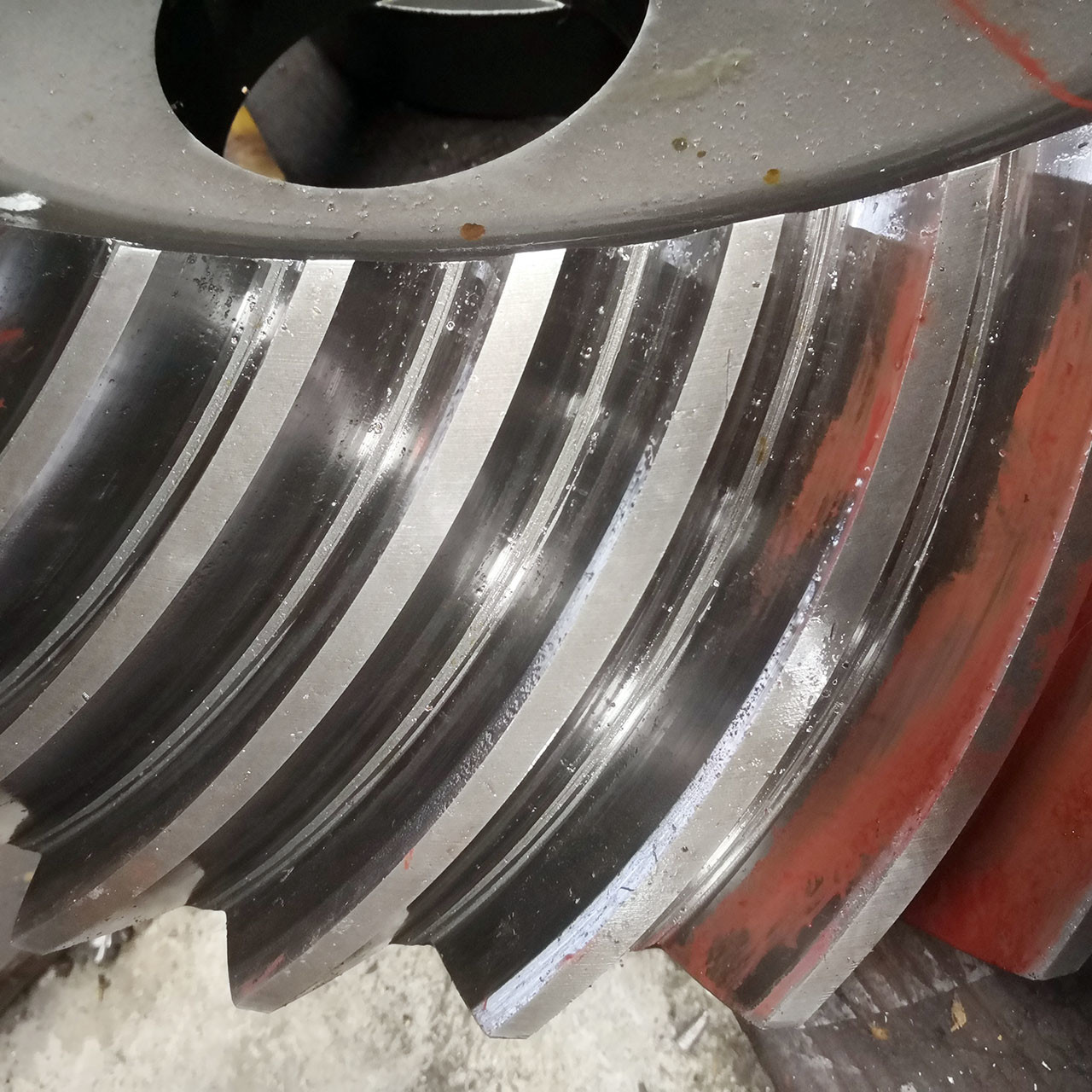

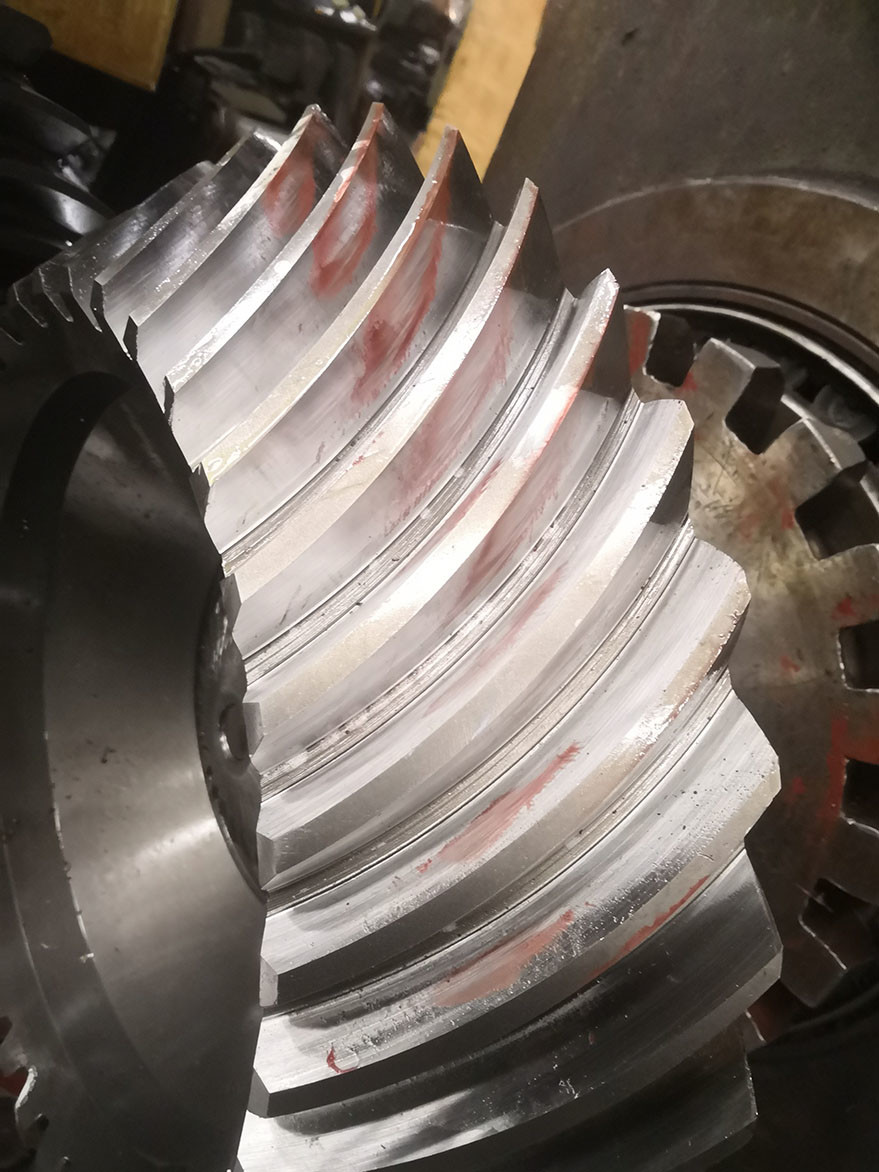

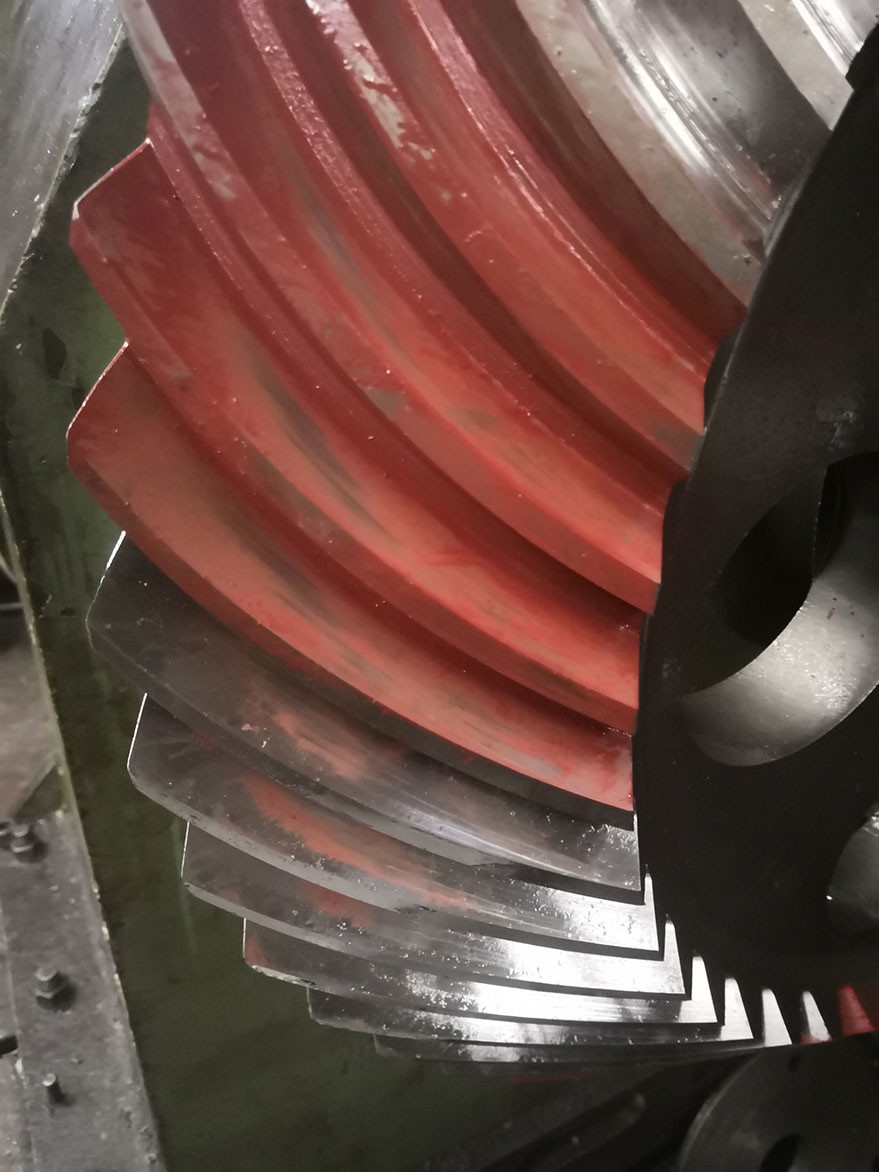

| Продукты | Конические шестерни с внутренними шлицами |
| Изготовлено на заказ | √ |
| Материал | 17CrNiMo6/18CrNiMo7 |
| Изготовление зубьев шестерен | Фрезерование зубьев и шлифование зубьев |
| Диаметральный шаг | 10 |
| Шлифование зубьев | √ |
| Количество зубьев (Z) | 45T |
| Угол давления (α) | 20° |
| Угол наклона | 35° |
| Класс точности | ISO 6 класс / AGMA 11 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40Х | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
Производственное оборудование
Производственный процесс
Ковка Механическая обработка Резка
Термическая обработка Шлифовка Контроль
