| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SB2207003 |
| Количество мин заказа: | 2 набора |
| Цена: | $70/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 62 дня |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 500 наборов/месяц |
| длина: | 503 мм | Угол вала: | 90° |
|---|---|---|---|
| модуль: | 6,5 | Внешний диаметр: | 119.07 |
| Направление: | Правая рука | Твердость: | 58-62 HRC |
| Выделить: | Правый спиральный вал конического зубчатого колеса,спиральный модуль вала шестерни 6,5 |
||

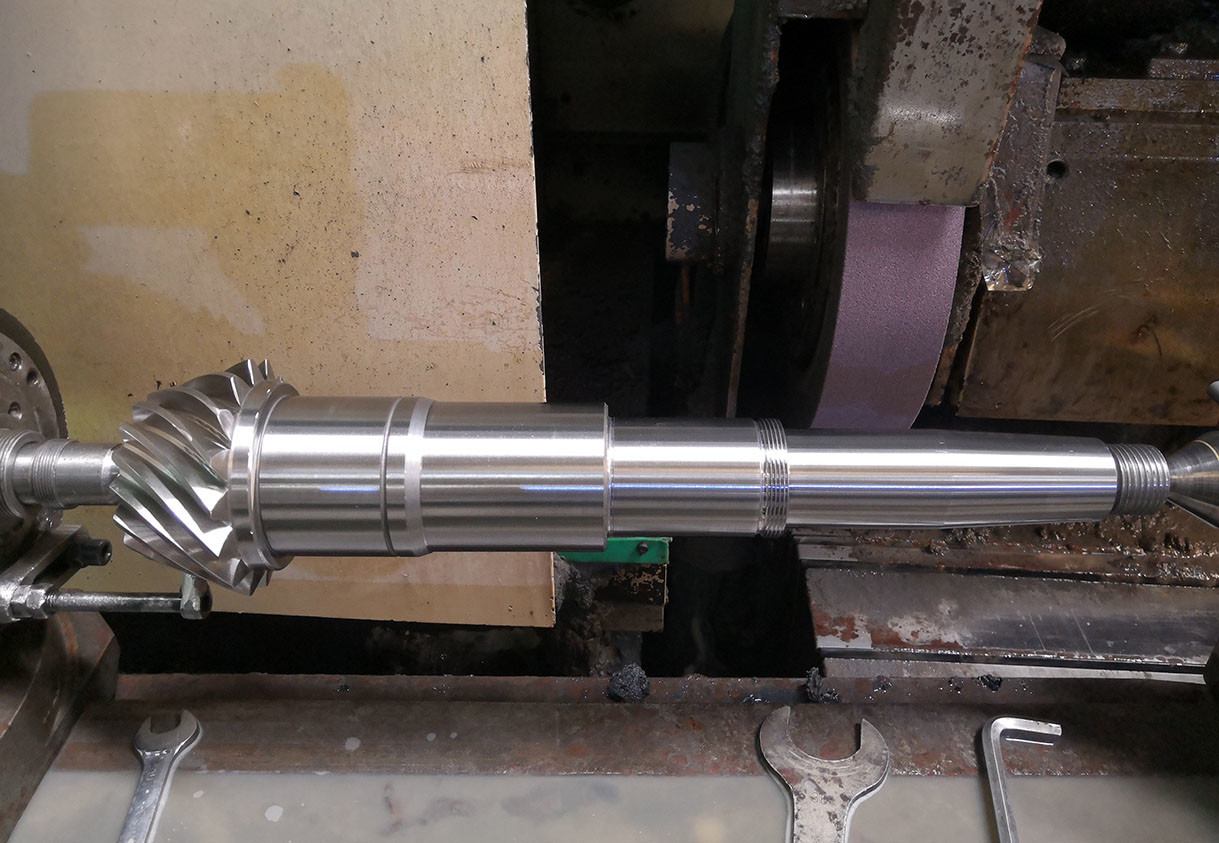

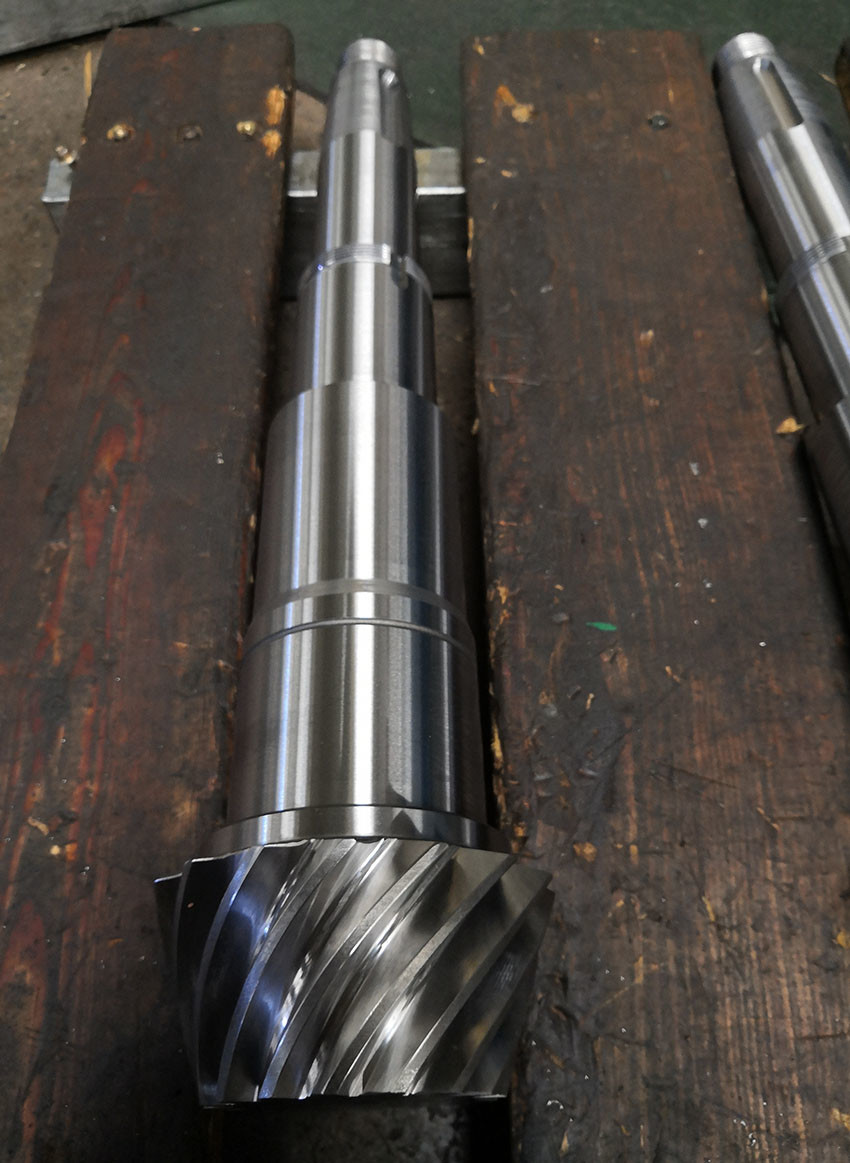

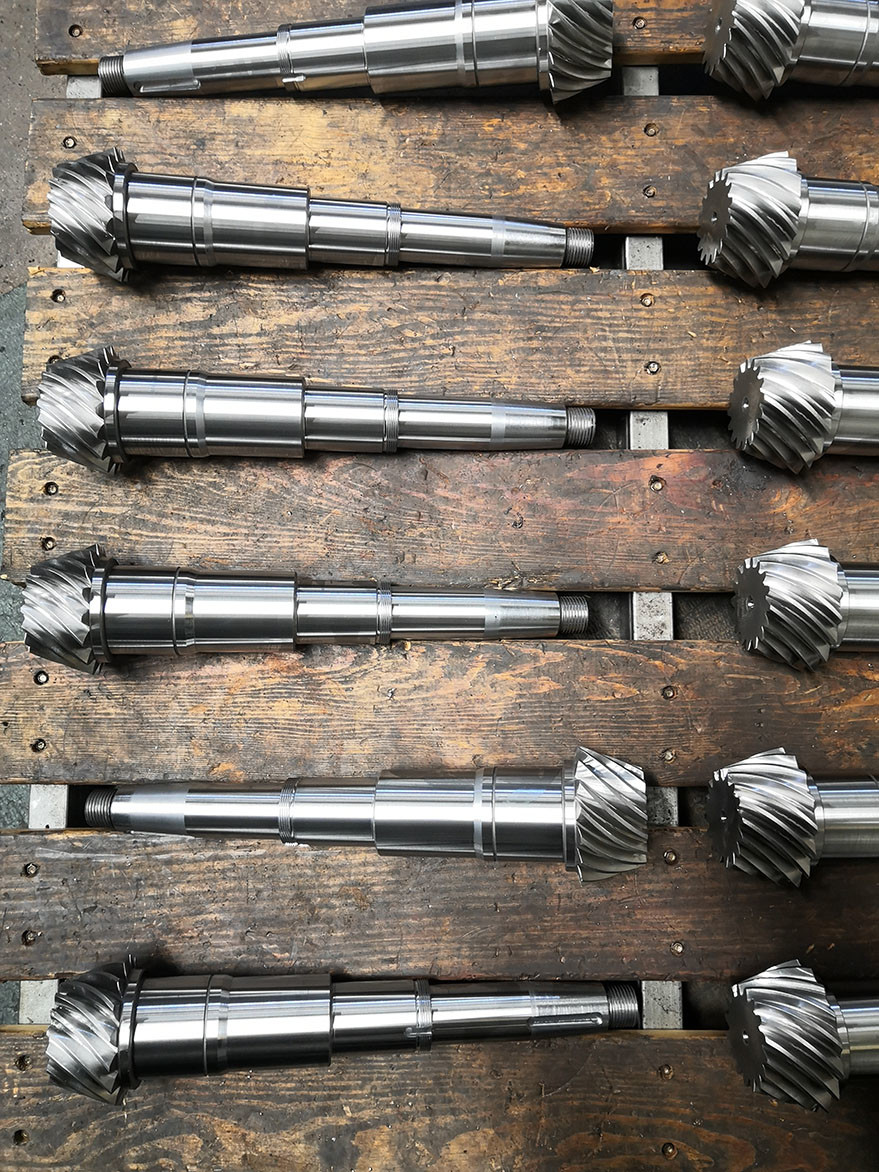

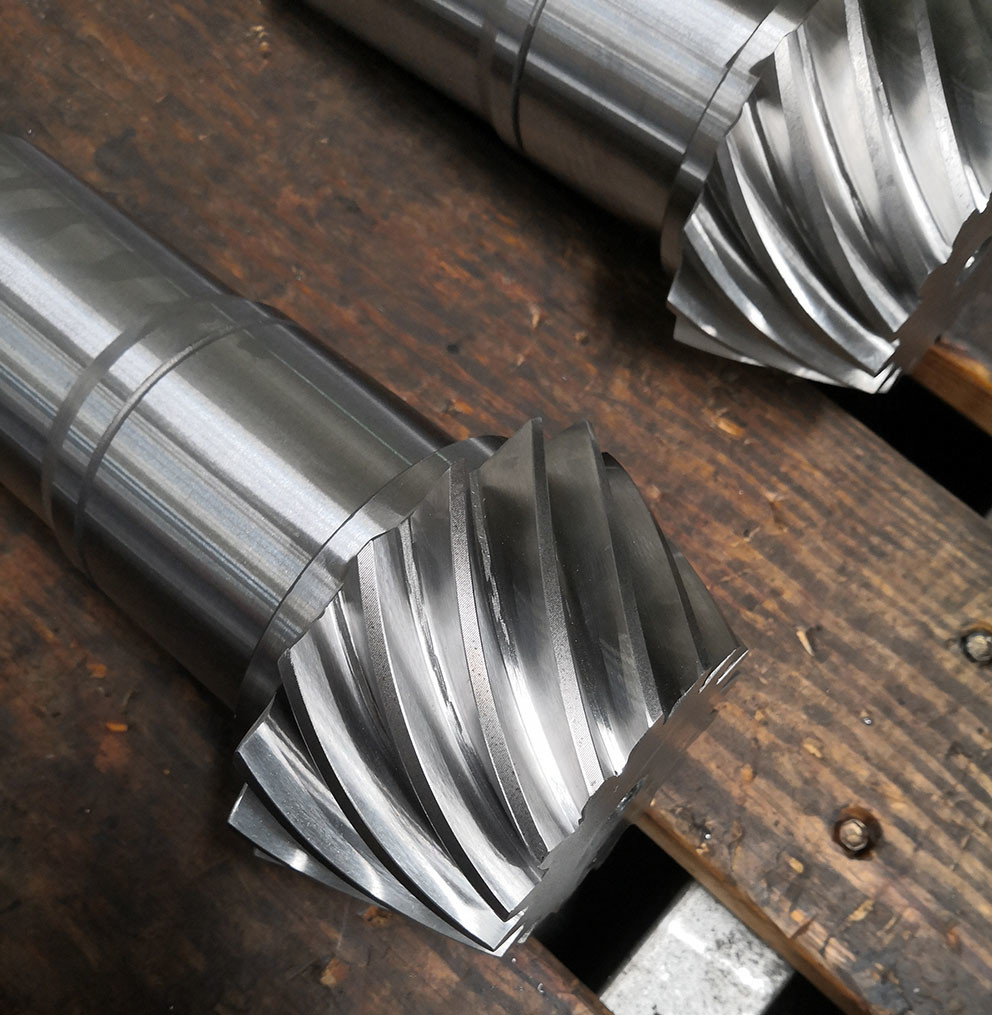

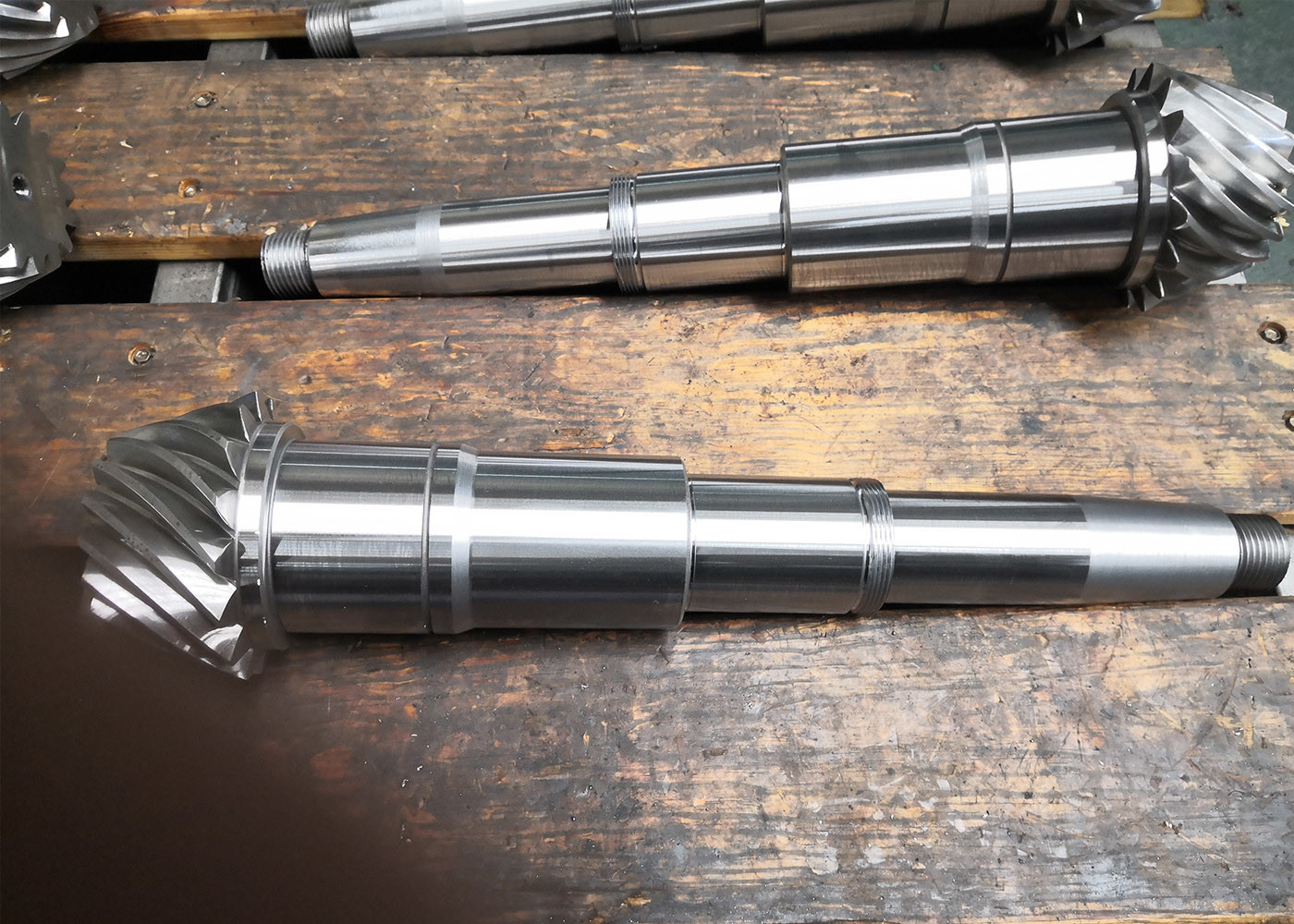

1) Описание вала конической шестерни со спиральными зубьями
Эта коническая шестерня со спиральными зубьями имеет модуль 6.5M, 16 зубьев, общая длина 503 мм
Шероховатость вала Ra 0.8
Диаметр вершины Φ119.07
2) Производство конической шестерни со спиральными зубьями
Материал: закалка и отпуск 260-280 HB
Цементация, термическая обработка 58-62 HRC
Глубина закаленного слоя 1.4-1.8 мм
Твердость сердцевины 35-42 HRC
Фрезерование и шлифование зубчатых колес
| Продукты | Вал конической шестерни со спиральными зубьями |
| Изготовлено на заказ | √ |
| Материал | 20CrMnTi |
| Производство зубьев шестерни | Фрезерование/шлифование зубьев |
| Шлифование зубьев | √ |
| Модуль (M) | 6.5 |
| Количество зубьев (Z) | 16 |
| Угол профиля (α) | 20° |
| Угол наклона | 35° |
| Класс точности | ISO 6 класс / AGMA 11 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
Производственное оборудование
Производственный процесс
Ковка Механическая обработка Резка
Термическая обработка Шлифовка Инспекция
