| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YZGEAR |
| Номер модели: | BG220804003 |
| Количество мин заказа: | 1 набор |
| Цена: | $300.0/Set |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, D/P, T/T, западное соединение |
| Поставка способности: | 200 наборов/месяц |
| Pitch: | 1.909 | Номер зуба: | 18 |
|---|---|---|---|
| Internal Spline: | Parallel Spline | Точность: | Ранг ISO 8-9 |
| Стальной код: | 42crmo | Tip Diameter: | 124mm |
| Выделить: | 6 коническое зубчатое колесо модуля 18T прямое,6 коническое зубчатое колесо шпоры модуля 18T,стальное коническое зубчатое колесо шпоры 42CrMo |
||

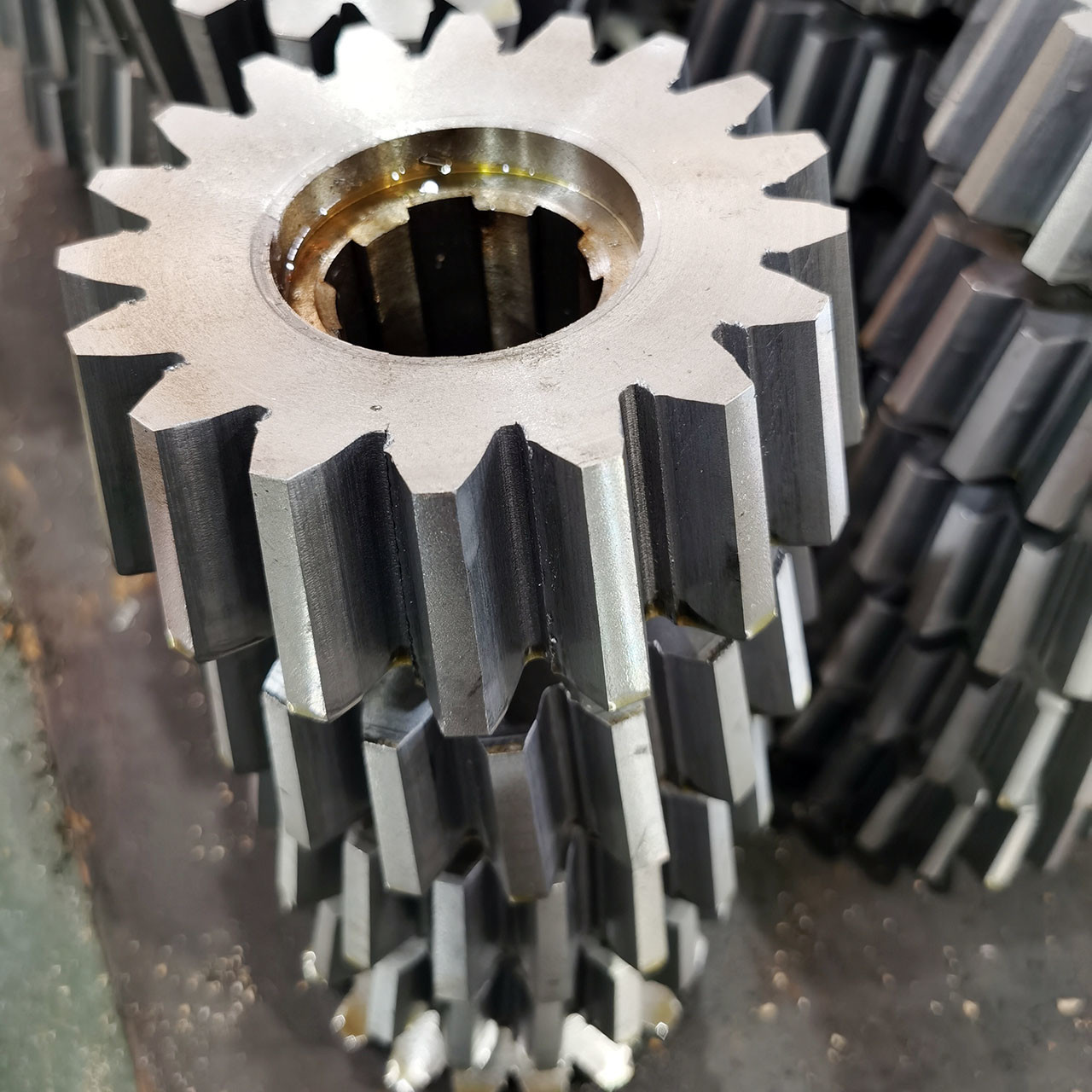

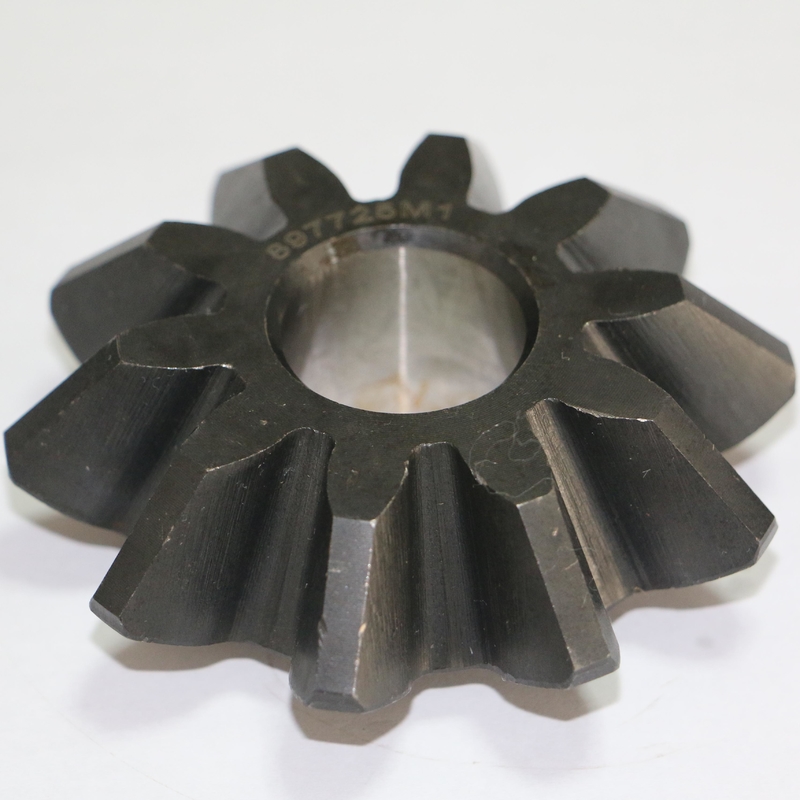

Коническая прямозубая шестерня 42CrMo сталь, модуль 6, 18 зубьев, коническая шестерня
1) Описание конической шестерни
Конические шестерни - это особый случай конических шестерен, имеющих одинаковое количество зубьев.
Валы расположены под прямым углом друг к другу, а шестерни имеют соответствующие поверхности и углы зацепления,
с конической поверхностью зацепления
2) Особенности конической шестерни
Конические шестерни полезны для передачи вращательного движения под углом 90 градусов с коэффициентом 1:1.
| Продукты | Прямозубая коническая шестерня |
| Изготовлено на заказ | √ |
| Угол вала | 90° |
| Изготовление зубьев шестерни | Формирование зубьев |
| Шлифование зубьев | |
| Модуль (M) | 14 |
| Количество зубьев (Z) | 21/60 |
| Угол профиля зуба (α) | 20° |
| Класс точности зубьев | ISO 8-9 класс |
| Термическая обработка | Индукционная закалка/Цементация |
| Твердость поверхности | Шестерня 58-62 HRC/Шестерня 50-55 HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
