| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SB22081503 |
| Количество мин заказа: | 2 набора |
| Цена: | $70/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 62 дня |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 500 наборов/месяц |
| длина: | 503 мм | Угол вала: | 90° |
|---|---|---|---|
| DP: | 3.907 | Материал: | 20CrMnTi |
| Угол тангажа: | 16°13° | Угол корня: | 14°51' |
| Выделить: | 6.5 Вал со спиральной шестерней Глисона,Шестерни и валы трансмиссии,Шестерни и валы трансмиссии модуля 6.5 |
||

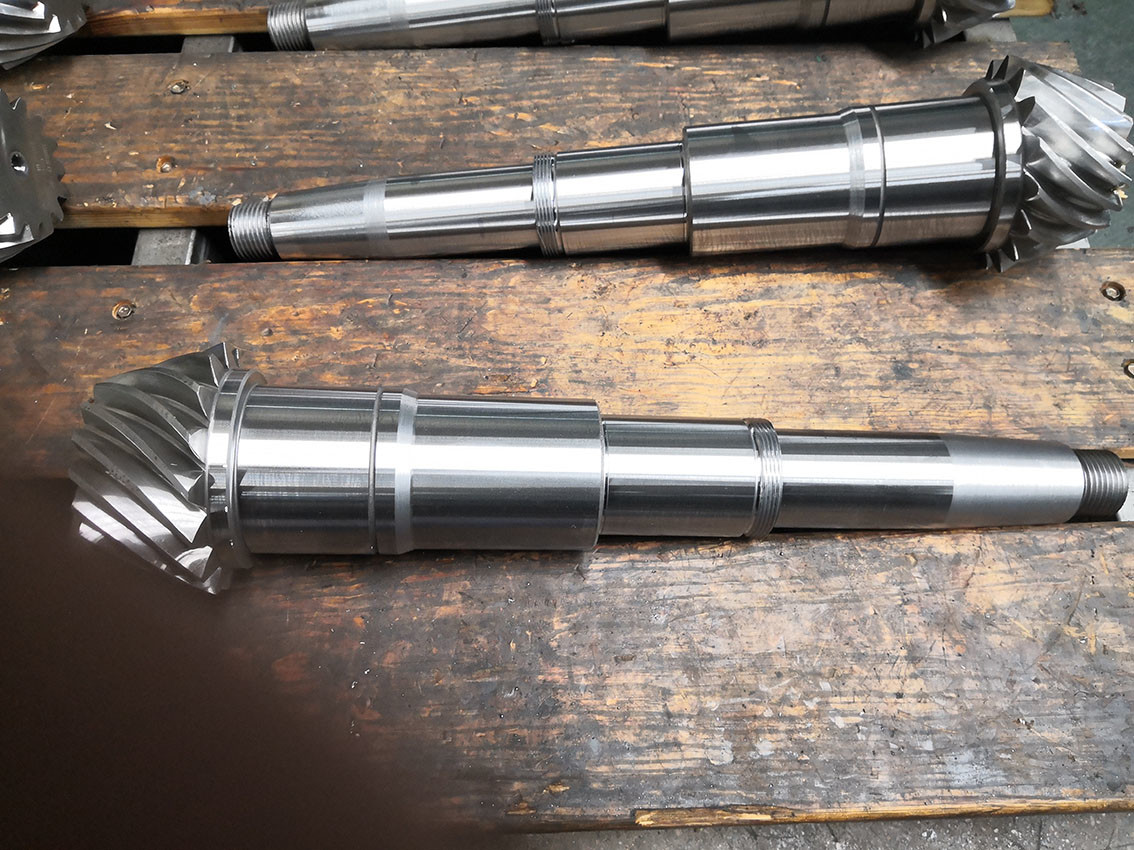

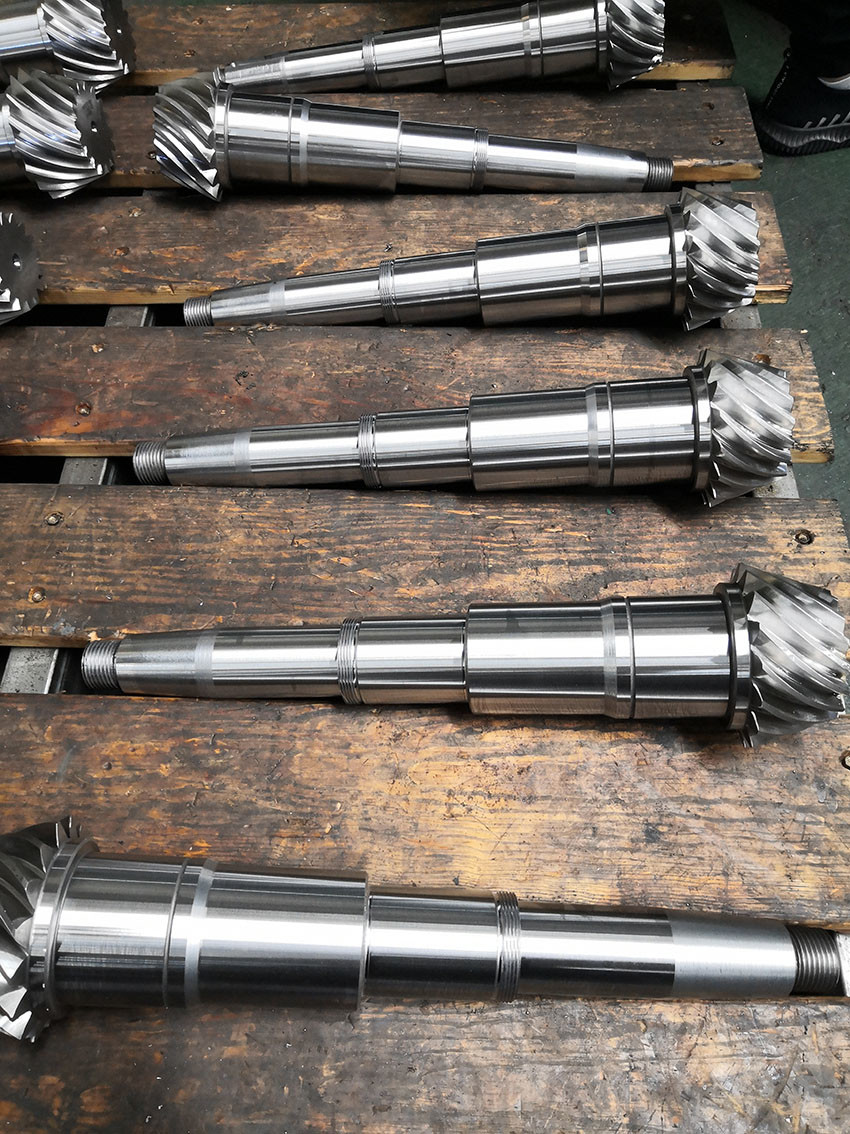

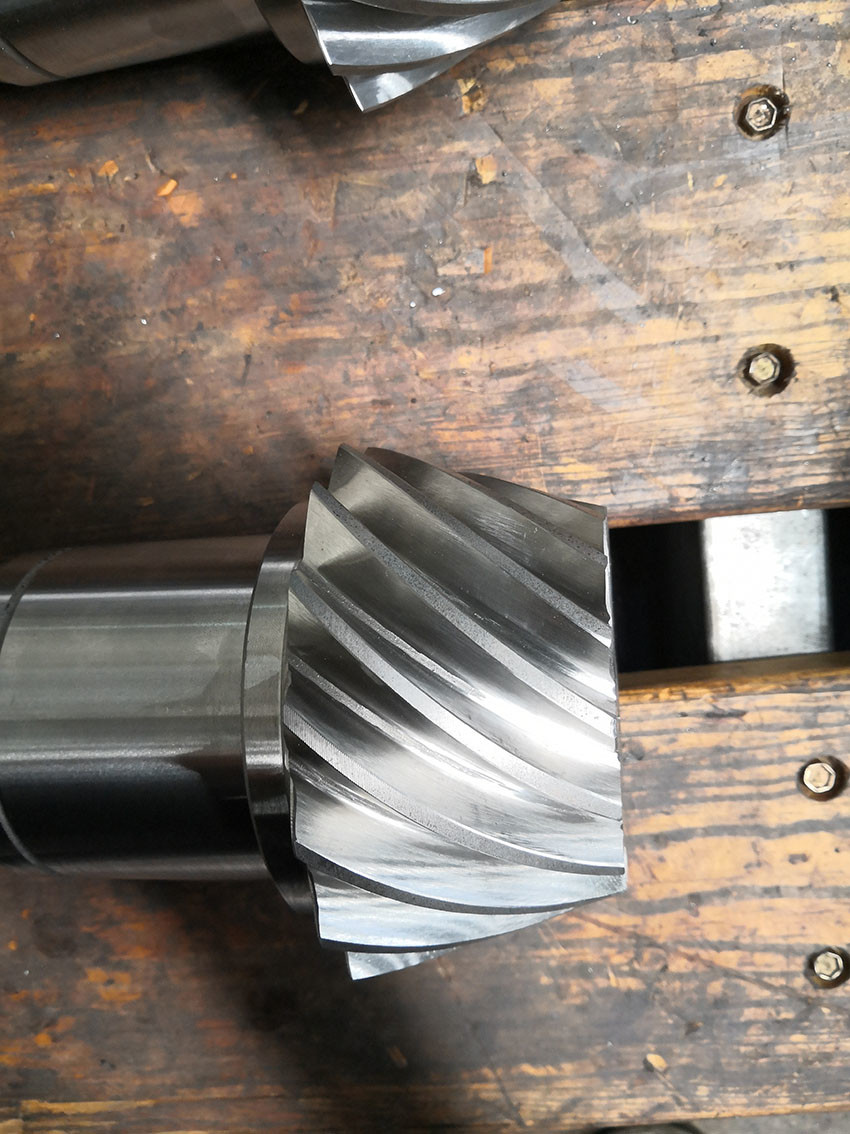

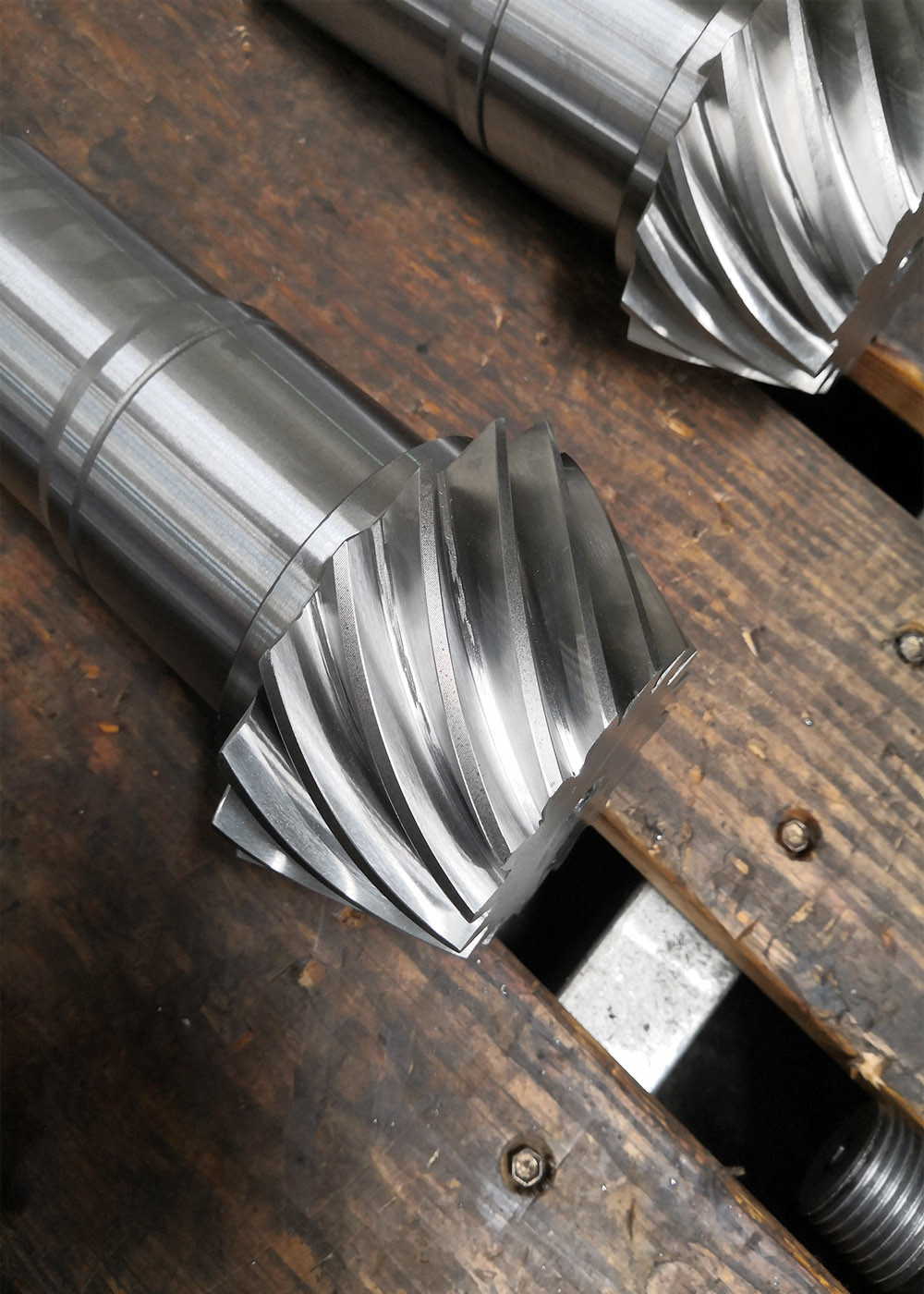

1) Описание вала спирально-конической шестерни
Эта спирально-коническая шестерня имеет модуль 6,5 M, 16 зубьев, общая длина 503 мм
Шероховатость вала Ra 0.8
Наружный диаметр Φ119.07
2) Изготовление спирально-конических шестерен
Материал закален и отпущен 260-280 HB
Термическая обработка цементацией 58-62 HRC
Глубина закаленного слоя 1,4-1,8 мм
Твердость сердцевины 35-42 HRC
Фрезерование шестерен и шлифование шестерен
| Продукты | Вал спирально-конической шестерни |
| Изготовлено на заказ | √ |
| Материал | 20CrMnTi |
| Изготовление зубьев шестерен | Фрезерование/шлифование зубьев |
| Шлифование зубьев шестерен | √ |
| Модуль (M) | 6.5 |
| Количество зубьев (Z) | 16 |
| Угол профиля (α) | 20° |
| Угол наклона | 35° |
| Класс точности | ISO 6 класс/ AGMA 11 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Производственное оборудование
Производственный процесс
Ковка Механическая обработка Резка
Термическая обработка Шлифовка Контроль
