| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SB22082101 |
| Количество мин заказа: | 2 набора |
| Цена: | $70/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 62 дня |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 500 наборов/месяц |
| Общая высота: | 14 | Диаметр подсказки: | Φ46.17 |
|---|---|---|---|
| Угол спирали: | 35° | Материал: | 20CrMo |
| Ширина стороны: | 8 | Внутреннее отверстие: | Φ32 |
| Выделить: | Тип конические зубчатые колеса Gleason спирали передачи,спиральные конические зубчатые колеса 30T и 21T,Тип зубчатые колеса коробки передач Gleason |
||

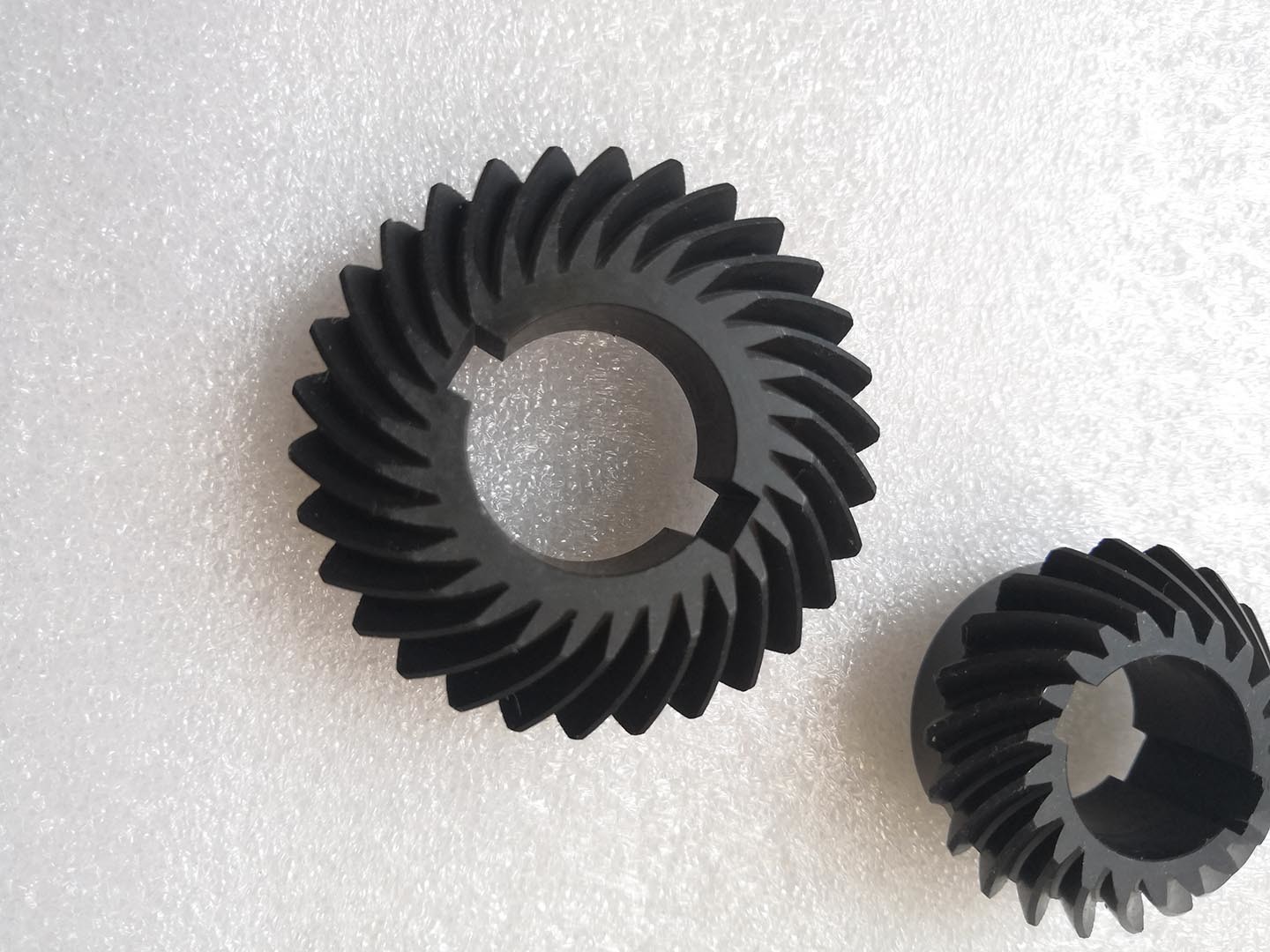

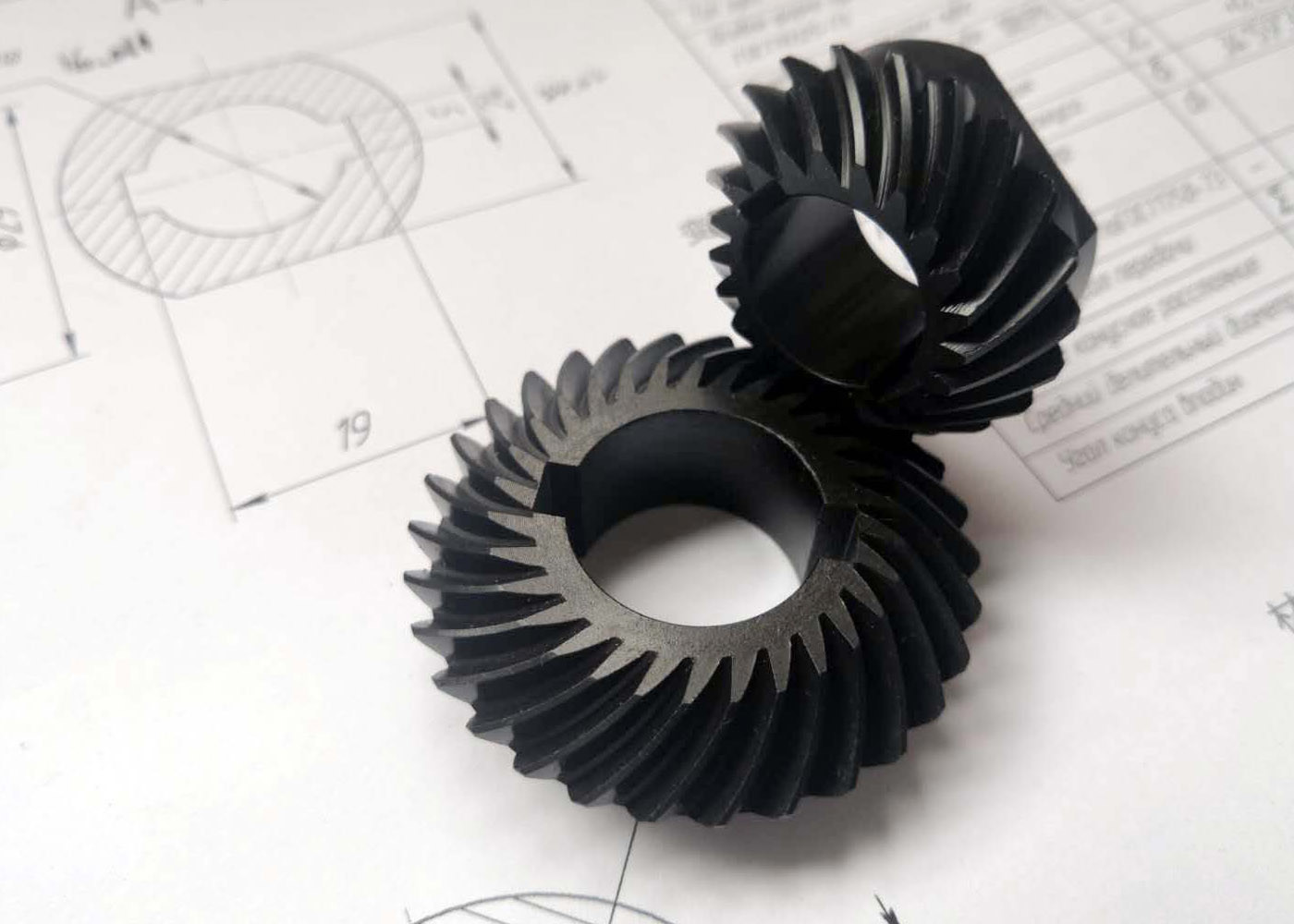

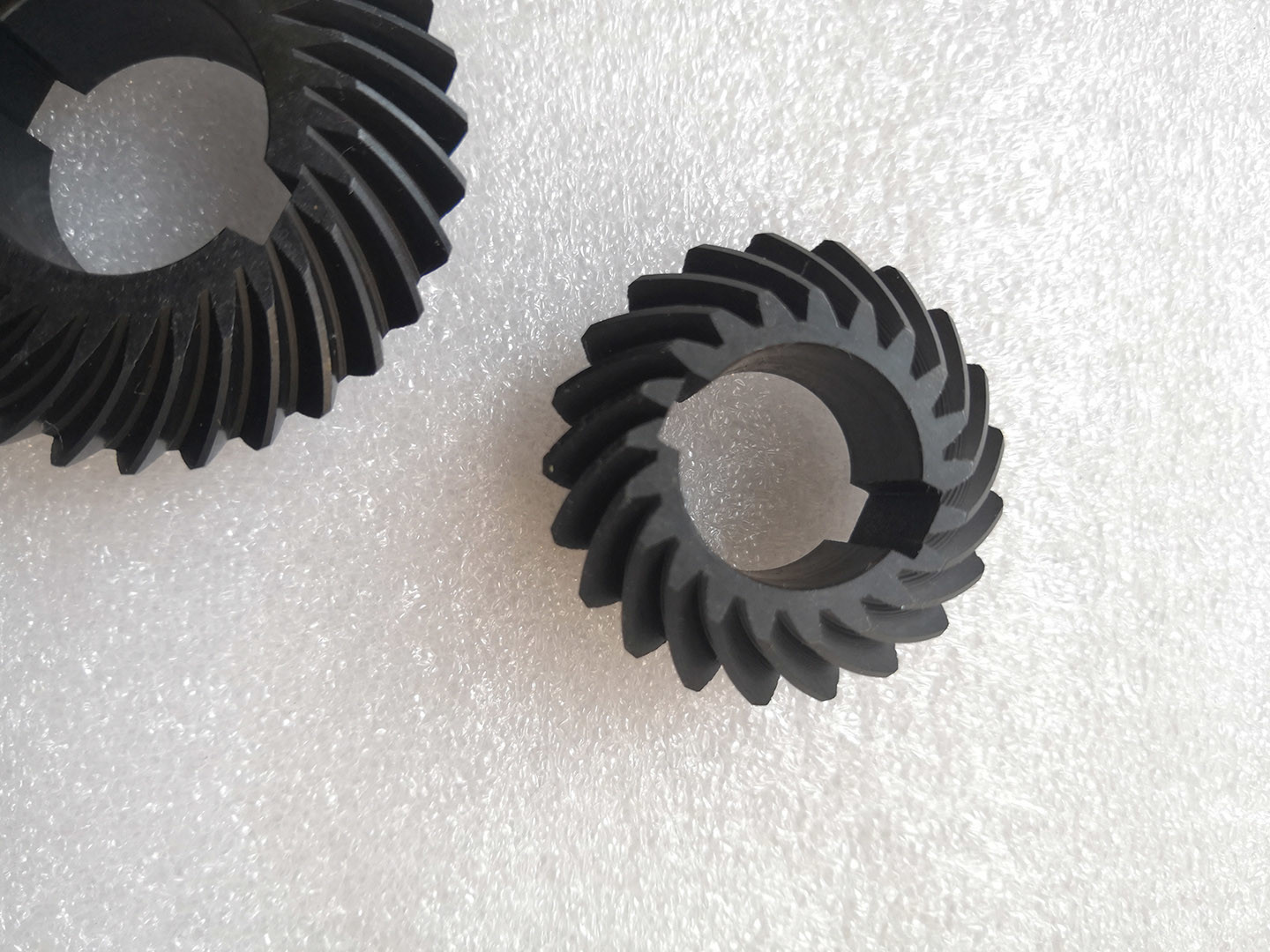

1) Описание набора спиральных коленчатых механизмов
Спиральные коленчатые редукторы могут быть изготовлены как типы Gleason (круговая дуга с неконстантной глубиной зуба),
Типы Oerlikon и Curvex (круговая дуга с постоянной глубиной зуба), Klingelnberg Cyclo-Palloid
(Эпициклоид с постоянной глубиной зуба) или Палоид Клингельнберга.
преимущества и недостатки по сравнению с их прямыми кузенами, как спиральные редукторы делают с спиральными редукторами.
Прямые конусовые редукторы обычно используются только при скоростях ниже 5 м/с или, для небольших редукторов, 1000 оборотов в секунду.
| Продукты | Комплект спиральных решеток |
| Сделан по заказу | √ |
| Материал | 20CrMo |
| Производство зубчатых решеток | Фрезерные станки |
| Скребка зубов | 1.5 |
| Модуль (M) | |
| Количество зубов (Z) | 21/30 |
| Угол давления (α) | 20° |
| Угол свинца | 35° |
| Степень точности | Степень ISO 7/ AGMA 11 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
