| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | HB22082303 |
| Количество мин заказа: | 1 часть |
| Цена: | 300 |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, D/P, T/T, западное соединение |
| Поставка способности: | 500 частей/месяц |
| Brand: | OEM | HS Code: | 84834090 |
|---|---|---|---|
| Hardness: | 260-290 HB | Tip Diameter: | 970mm |
| Inner type: | Taper Hole | Material: | 42CrMo |
| Выделить: | Шестерня стальной шестерни шевронная,Шевронные части передачи шестерни,Шестерня стальной шестерни AISI 4140 шевронная |
||

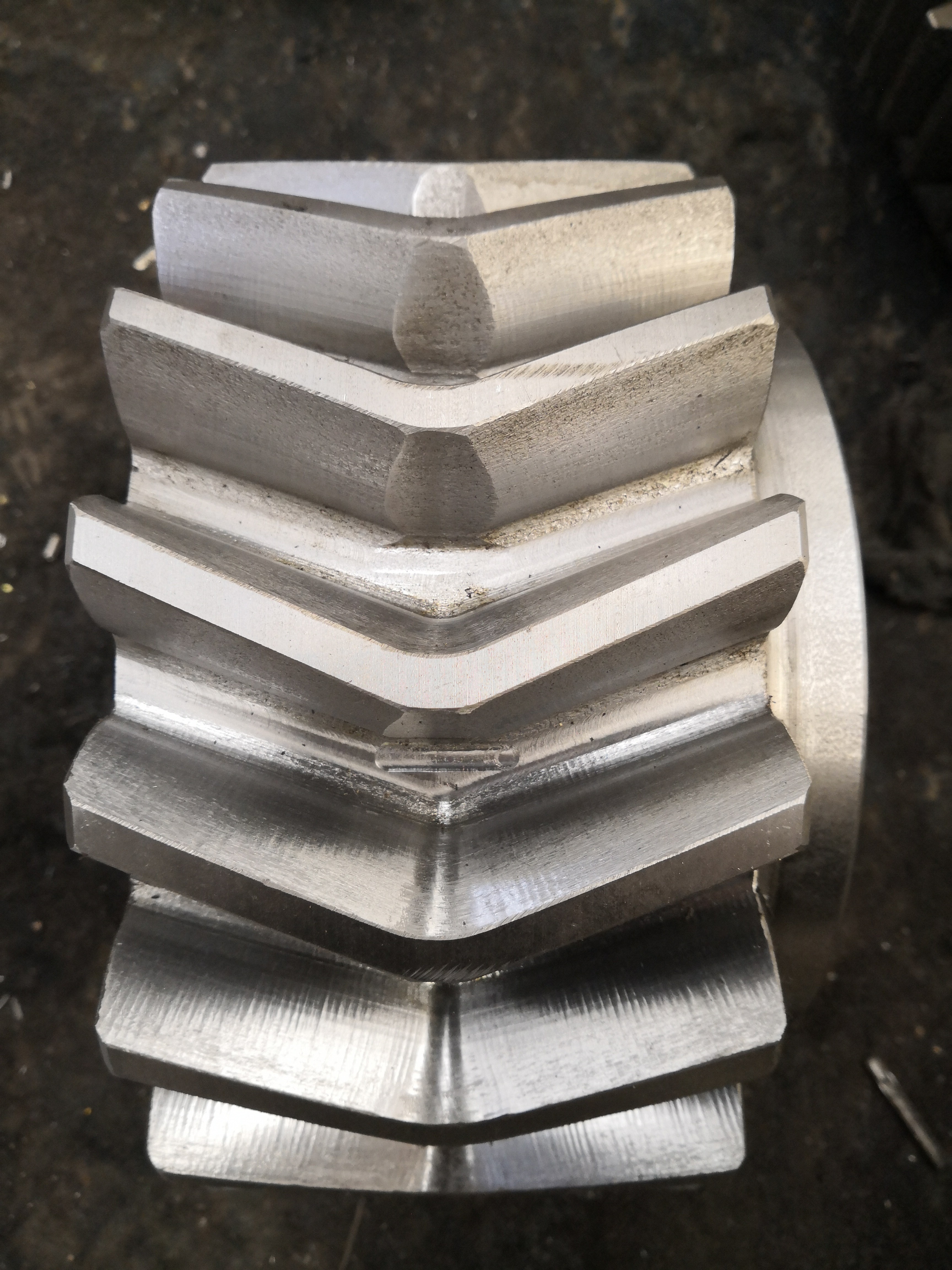

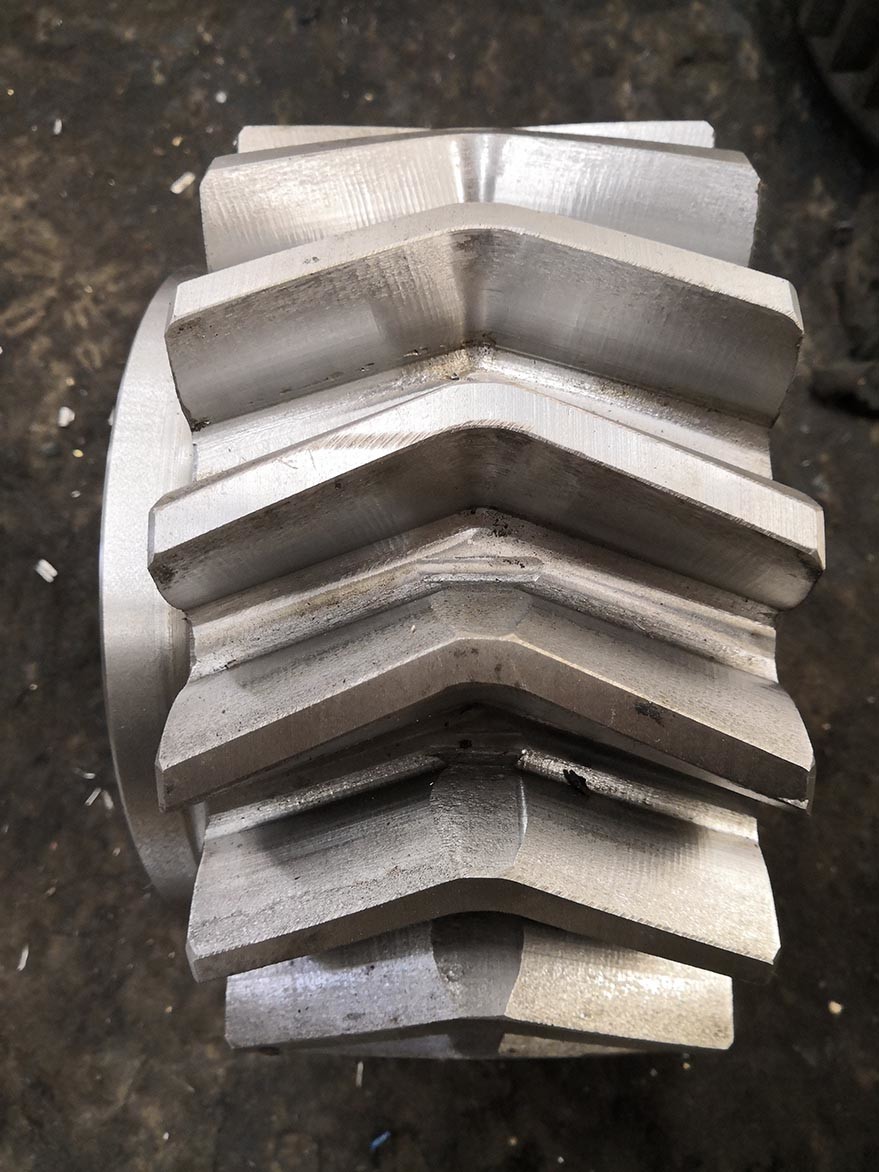

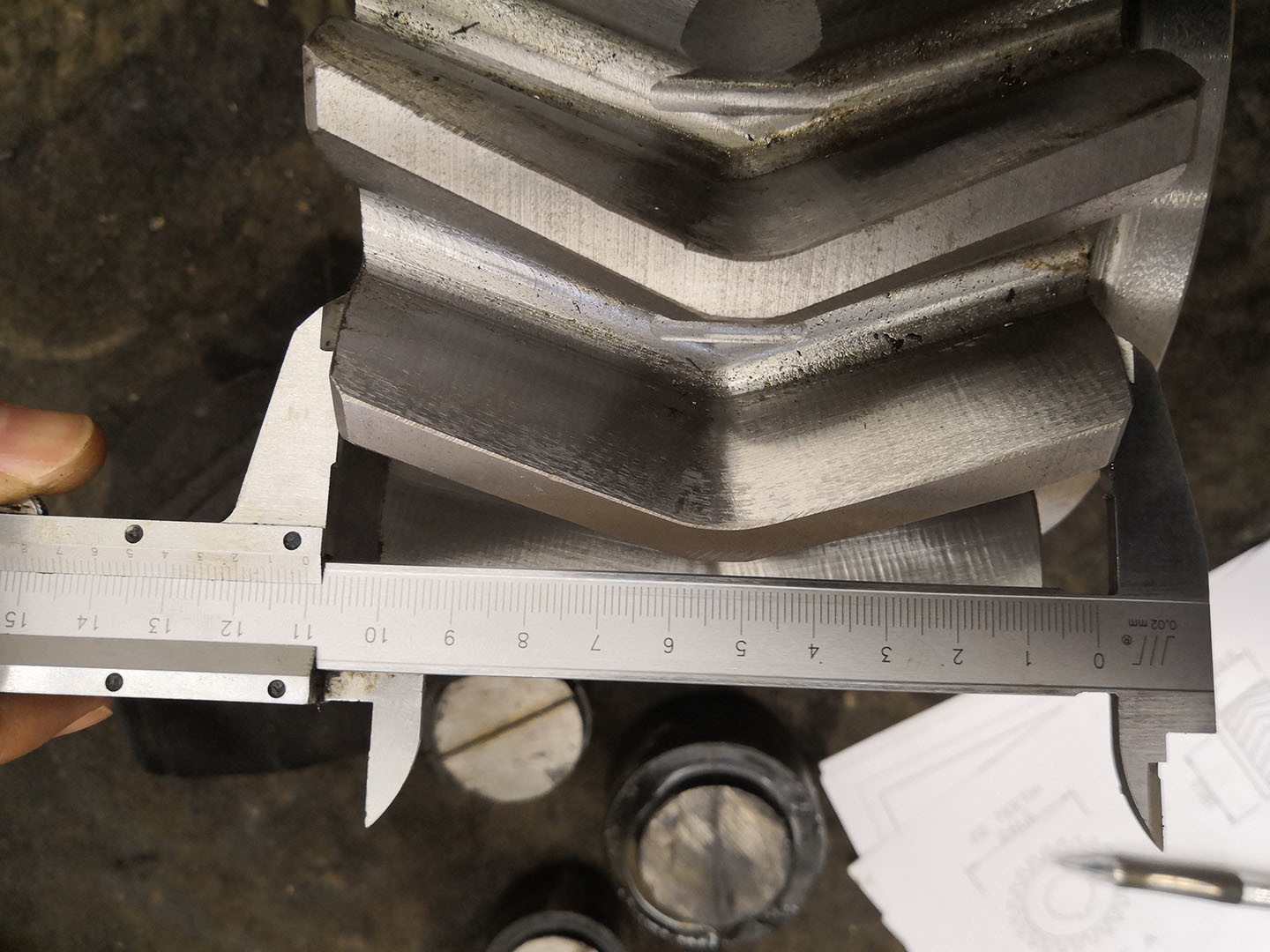

Изготовленные на заказ зубчатые колеса шевронной передачи из стали AISI 4140
1) Характеристики шевронного зацепления
a) В шевронном зацеплении нет зазора между двумя половинами.
Левые винтовые зубья соприкасаются с правыми винтовыми зубьями.
b) Имеет меньшую осевую длину и поэтому может использоваться там, где пространство ограничено.
2) Термическая обработка шевронного зацепления
Цилиндрические зубчатые колеса обычно подвергаются только закалке и отпуску.
3) Применение шевронного зацепления
Тяжелые условия эксплуатации, особенно на сталелитейных заводах и цементных фабриках.
| Продукты | Шевронное зацепление |
| Изготовлено на заказ | √ |
| Тип профиля | Шевронный |
| Производство | Фрезерование зубчатых колес |
| Шлифование зубьев | Отсутствует |
| Модуль (M) | На заказ |
| Количество зубьев (Z) | 14 |
| Угол профиля (α) | 20° |
| Угол наклона (β) | На заказ |
| Класс точности зубьев | Класс ISO 8-9 |
| Термическая обработка | Закалка и отпуск |
| Твердость поверхности |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХНМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
