| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | GS22082502 |
| Количество мин заказа: | 5 частей |
| Цена: | $850.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, D/P, западное соединение, T/T |
| Поставка способности: | 300 частей/месяц |
| материалы: | 18CrNiMo7 | модуль: | 16 |
|---|---|---|---|
| Угол спирали: | 22° | Точность: | Ранг ISO 8 |
| Диаметр подсказки: | 410 | Угол давления: | 20° |
| Выделить: | Прямой главный вал коробки передач шпоры,Вал коробки передач AISI 4140 главный,Главный вал коробки передач AISI 4140 |
||

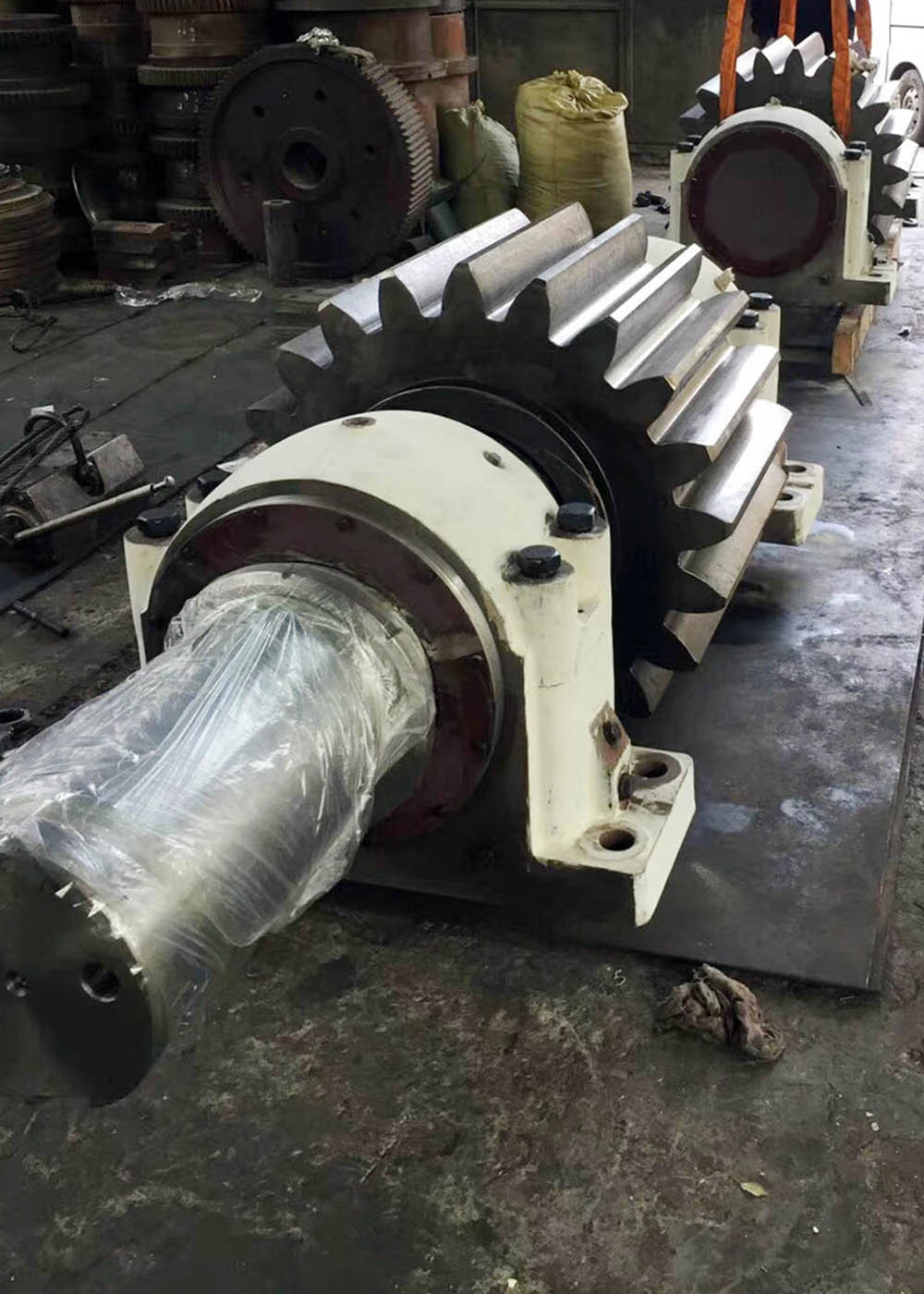

Запасная часть трансмиссии Прямой зубчатый вал из стали AISI 4140
1) Описание зубчатого вала
Зубчатые валы обеспечивают вращение, которое позволяет одной шестерне зацепляться с другой и вращать ее, и содержат зубья шестерни интегрированные в вал.
Зубчатый вал с профилями зубчатых колес на каждом конце называется валом пересекающихся шестерен.
2) Разница между шестернями и валами
В шестернях зубья ведомого вала могут быть расположены как внутри, так и снаружи.
Зацепление шестерен также использует только один зуб за раз, а не все сразу, как в случае со шлицами.
Шлицевой вал может поставляться с квадратными или треугольными шлицами, в то время как зубья шестерни могут иметь кривые.
| Продукты | Вал конической шестерни с левой резьбой |
| Сделано на заказ | √ |
| Тип профиля шестерни | Цилиндрическая шестерня |
| ШестерняЗубьяПроизводство | Шлифовка шестерен |
| Шлифовка зубьев шестерен | √ |
| Модуль (M) | 16 |
| Количество зубьев (Z) | 22 |
| Угол давления (α) | 20° |
| Угол наклона | 22° |
| Класс точности | ISO 8 Grade |
| Термическая обработка | Цементация |
| Твердость поверхности | 45-50 HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
