| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | GS22082503 |
| Количество мин заказа: | 5 частей |
| Цена: | $850.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, D/P, западное соединение, T/T |
| Поставка способности: | 300 частей/месяц |
| Материал: | DIN 17CrNiMo6 | Стрелка: | 43.982 |
|---|---|---|---|
| Угол спирали: | 8° | Уровень качества: | Ранг ISO 6 |
| Ширина зубов: | 100 мм | Фактор добавления: | 1 |
| Выделить: | Вал зубчатого колеса коробки передач DIN 17CrNiMo6,Спиральный вал зубчатого колеса коробки передач,Вал винтовой зубчатой передачи DIN 17CrNiMo6 |
||

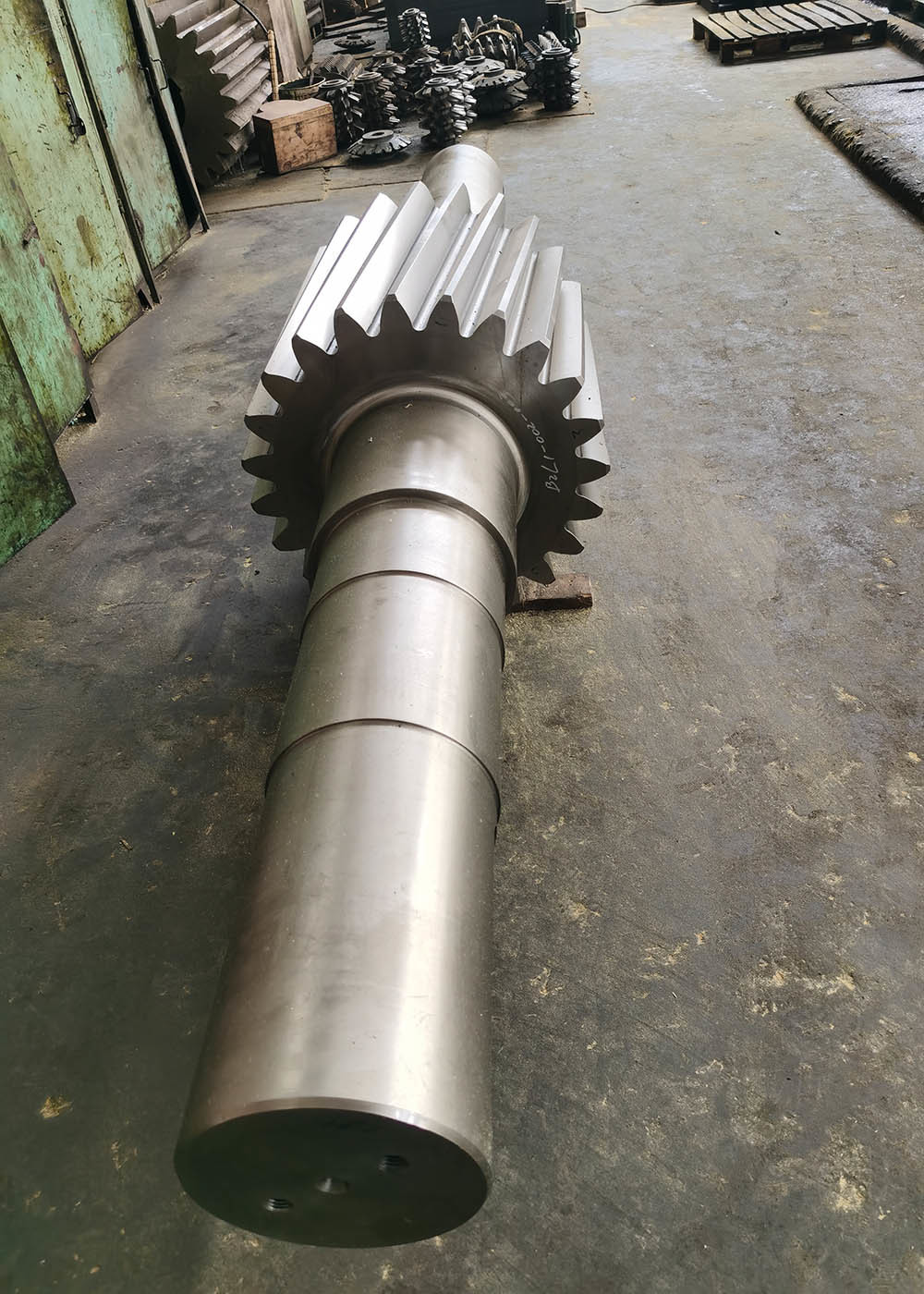

Перегонные механизмы DIN 17CrNiMo6 для ковки стальных спиральных механизмов
1) Описание вала передач
В качестве пересекающихся шахтных передач вводится вал редукторов с кривыми передач в каждом сечении.
редукторы являются распространенными примерами профилей редукторов, используемых на этих формах точно изготовленных валов.
В их наиболее распространенном формате, передачи зубчатые, круглые инструменты, позволяющие преобразование двигателя
Перегоны либо соединены с или являются частью вала передач.
Стрелки должны иметь отверстие в центре, вводимое в виде отверстия, через которое устанавливается вал редуктора.
После того, как вал передач будет в движении, передача также будет двигаться.
| Продукты | Левая спиральная вала |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| ОборудованиеЗубыПроизводство | Смельчение редукторов |
| Скребка зубов | √ |
| Модуль (M) | 14 |
| Количество зубов (Z) | 23 |
| Угол давления (α) | 20° |
| Угол свинца | 23° |
| Степень точности | Степень ISO 6 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
