| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | СБ22112701 |
| Количество мин заказа: | 恭喜, 站点创建成功 .container { width: 60%; margin: 10% auto 0; |
| Цена: | $270/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 62 дня |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | 500 комплектов/месяц |
| Угол давления: | 20° | Угол вала: | 90° |
|---|---|---|---|
| Угол спирали: | 35° | Материал: | 17CrNiMo6 |
| Ширина стороны: | 70 | Тип профиля: | Глисон |
| Выделить: | Набор конических зубчатых колес трансмиссии,шлифование зубьев стальных спиральных зубчатых колес,спиральные конические зубчатые колеса 17CrNiMo6 |
||

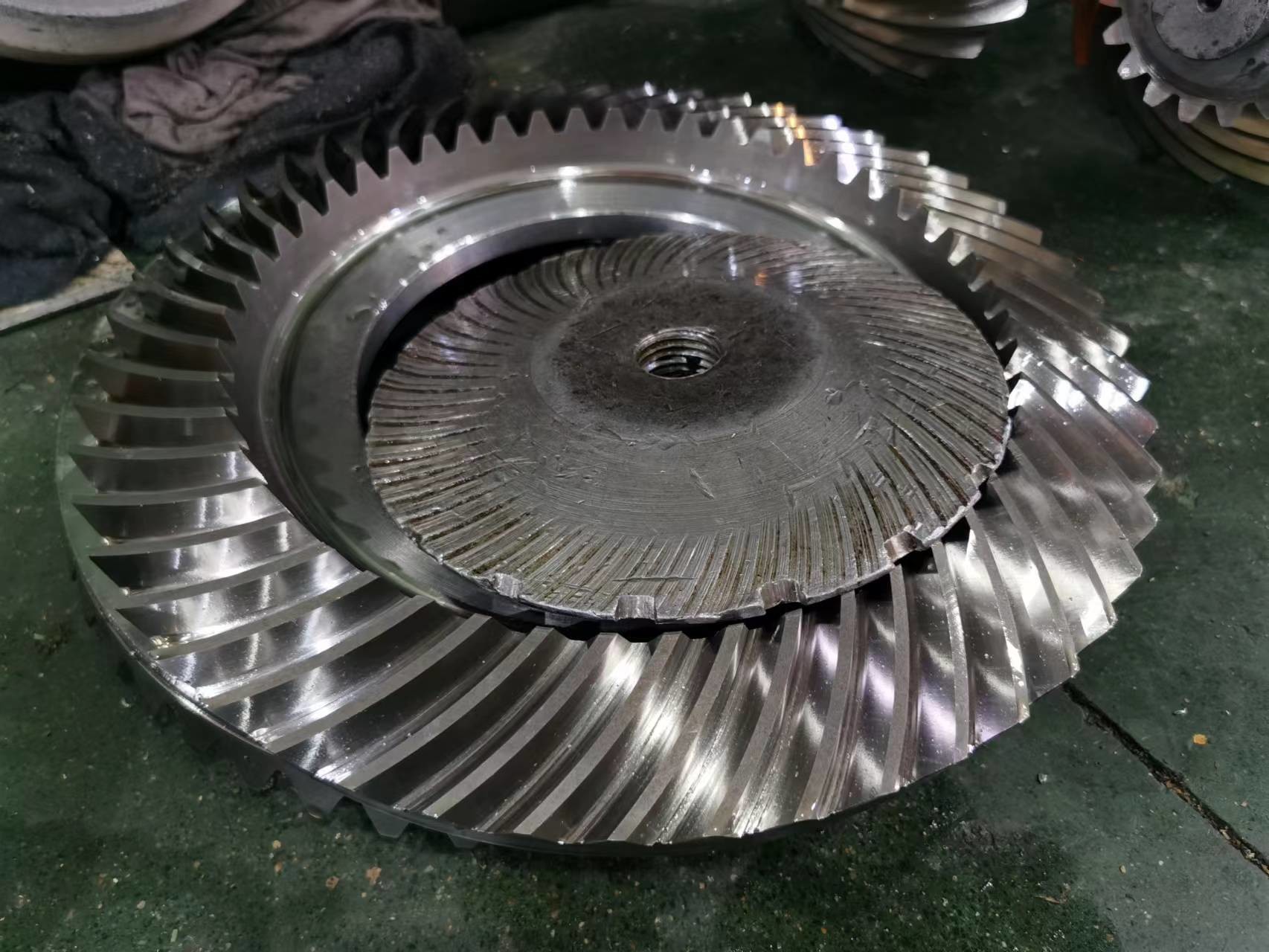

1) Описание производства спирали
Модуло Глисон: 0,8 Хаста 30
Типо: Типо Глисон и Клингелнберг, Префиера Эль Типо Глисон
Diámetro Máximo del Engranaje: 2000 мм
Diámetro Máximo del Eje del Piñón: 200 мм
Elaboración propia y cálculo de resúmenes según el método de gleson
Siempre Es Mejor Proporcionar Las Distancias de Montaje.
Comprobación de los rangos de contcto en las mquinas de prueba de gleson
Retificado de engranajes de acabado despuées del tratamiento térmico.
| Продукция | Спиральный набор снарядов |
| Сделанный на заказ | √ |
| Материал | 17crnimo6 |
| Производство зубов передачи | Передача |
| Зубы передач | √ |
| Дп | 5 |
| Количество зубов (z) | 62t |
| Угол давления (α) | 20 ° |
| Угол спирали (β) | 35 ° |
| Уровень точности зубов | ISO 7 Grade/ Agma 11grade |
| Термическая обработка | Карбинизирует |
| Поверхностная твердость | 58-62HRCV |
| Сравнение сортов стальных кодов | |||||
| Китай/ГБ | Iso | Gât | Астм | Джис | Дин |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40cr | 41CR4 | 40x | 5140 | SCR440 | 41CR4 |
| 20crmo | 18crmo4 | 20 мл | 4118 | SCM22 | 25crmo4 |
| 42crmo | 42crmo4 | 38xm | 4140 | SCM440 | 42crmo4 |
| 20crmnti | 18xgt | SMK22 | |||
| 20cr2ni4 | 20x2h4a | ||||
| 20crnimo | 20crnimo2 | 20xhm | 8720 | SNCM220 | 21nicrmo2 |
| 40crnimoa | 40xh2ma/ 40xhma |
4340 | SNCM439 | 40nicrmo6/ 36nicrmo4 |
|
| 20crni2mo | 20nicrmo7 | 20xh2ma | 4320 | SNCM420 | |
Производственное оборудование
Производственный процесс
Формирование обработки резки
Осмотр измельчения термообработки
