| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | ГС22112701 |
| Количество мин заказа: | 5 кусков |
| Цена: | $850.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 60 дней |
| Условия оплаты: | Л/К, Д/П, западное соединение, Т/Т |
| Поставка способности: | 300 частей/месяц |
| материалы: | 18CrNiMo7/ 17CrNiMo6 | модуль: | 16 |
|---|---|---|---|
| Угол спирали: | 15° | Точность: | Ранг ISO 6 |
| Угол давления: | 20° | Общая длина: | 3000 мм |
| Выделить: | Длина левого винтового шлицевого вала,вал шестерни коробки передач 3000 мм,вал шестерни коробки передач 17CrNiMo6 |
||

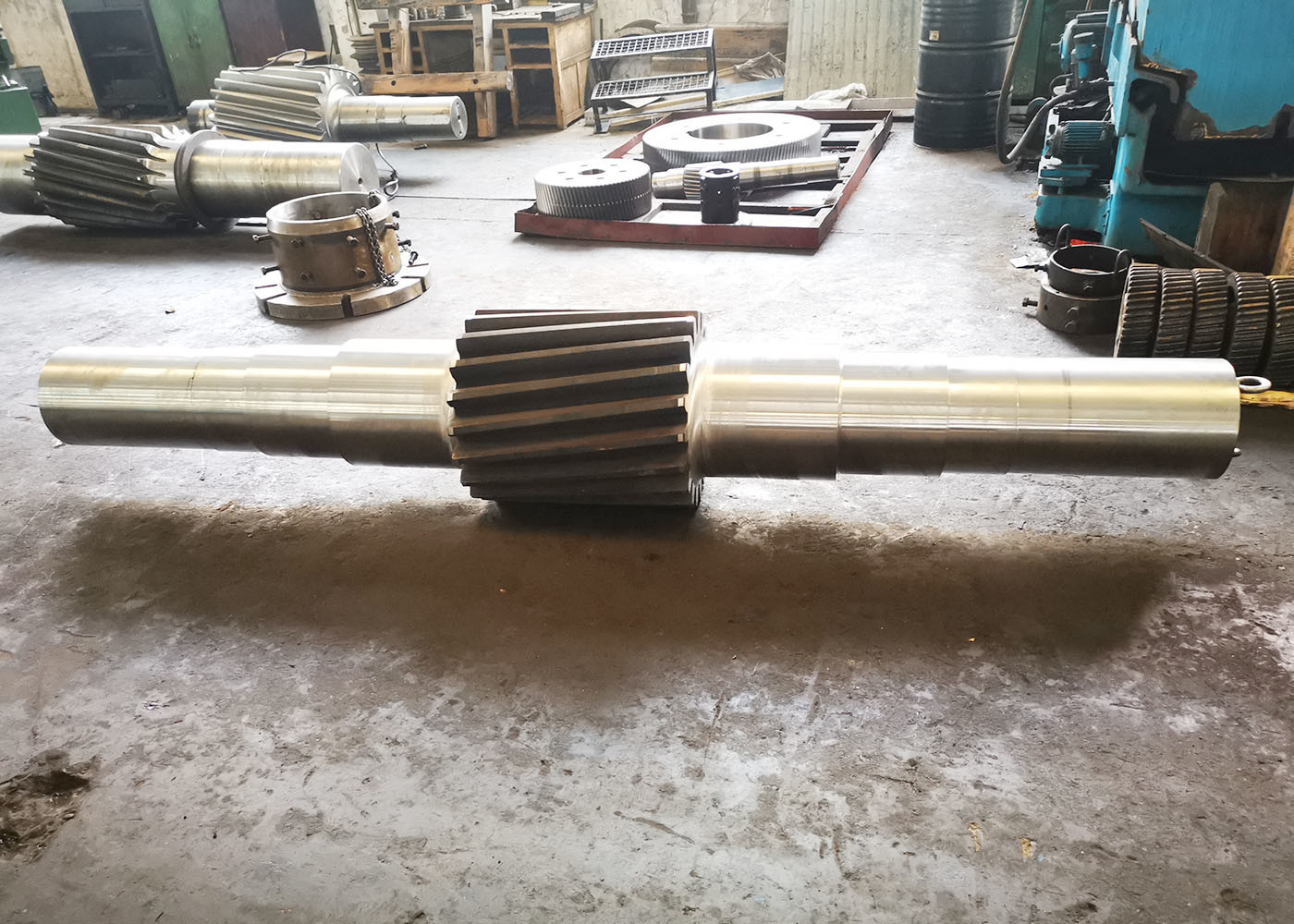

3000 мм длина левостороннего шлицевого вала главного привода шестерен трансмиссии
1) Классификация косозубых шестерен
a) Параллельные косозубые шестерни (используются для передачи мощности между параллельными валами)
b) Двухзаходные шестерни или шестерни со стреловидными зубьями.
c) Перекрестные косозубые шестерни или скошенные шестерни (используются для передачи мощности между непараллельными валами)
2) Описание вала косозубой шестерни
Прямая шестерня, имеющая винтовые зубья (косозубые зубья), называется косозубой шестерней.
Косозубые шестерни могут передавать усилие между параллельными и непараллельными валами.
Они широко используются в различных отраслях промышленности, таких как автомобилестроение и промышленное оборудование.
Косозубые шестерни могут выдерживать большую нагрузку, чем прямозубые шестерни, и работают тише.
Прямозубые шестерни издают шум из-за внезапного контакта между зубьями шестерни в момент зацепления,
но косозубые шестерни обеспечивают плавный контакт от одного края зуба к другому.
Это обеспечивает плавную и бесшумную работу с большей эффективностью, чем прямозубые шестерни.
| Продукты | Левосторонний вал косозубой шестерни |
| Изготовлено на заказ | √ |
| Тип профиля шестерни | Цилиндрическая шестерня |
| ШестерняЗубьяПроизводство | Шлифовка шестерен |
| Шлифовка зубьев шестерен | √ |
| Модуль (M) | 14 |
| Количество зубьев (Z) | 22 |
| Угол давления (α) | 20° |
| Угол наклона | 22° |
| Класс точности | ISO 6 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62 HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
