| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SB23032601 |
| Количество мин заказа: | 2 набора |
| Цена: | $800/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 62 дня |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 500 наборов/месяц |
| Направление: | Правая рука. | Угол вала: | 90° |
|---|---|---|---|
| Угол спирали: | 35° | Твердость: | 220-260 HB |
| Зубы шестерни: | 53 | материалы: | 20CrNi2MoA |
| Выделить: | Коническое зубчатое колесо стали SAE 4320 спиральное,Стальной спиральный филировать конического зубчатого колеса,Коническое зубчатое колесо спирали 20 модулей |
||
Угол наклона: 35°
Угол зацепления: 20°
Метод производства: Gelason
Коэффициент добавки 0.85
Коэффициент зазора 0.188
Диаметральный шаг 1.27
Круговой шаг 62.832
1) Особенности спирально-конической шестерни
Комплект спирально-конических шестерен следует заменять парами.
Обе шестерни, левая и правая, должны быть заменены вместе.
2) Производство спирально-конической шестерни

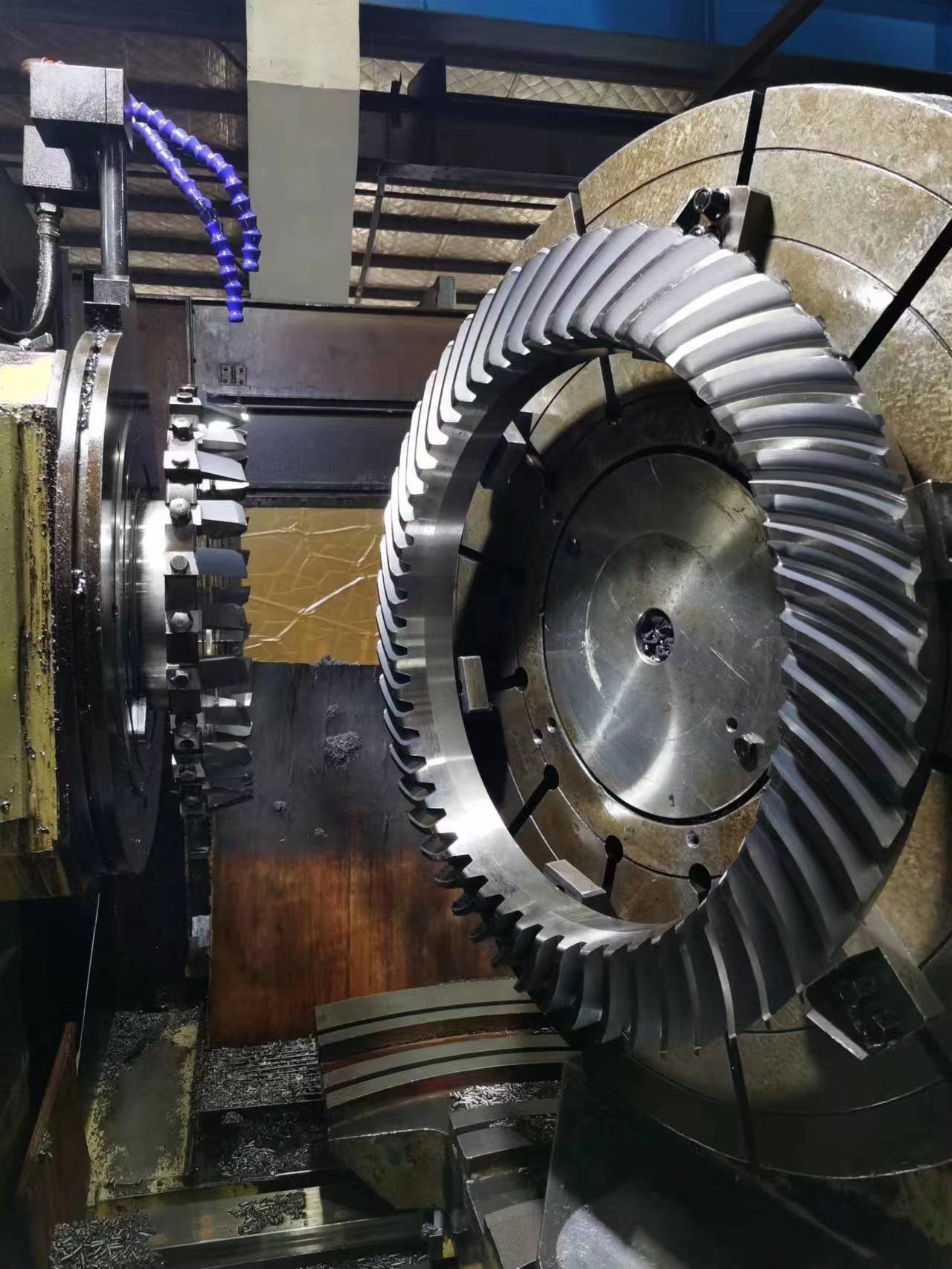

Спирально-коническая шестерня изготавливается методом фрезерования и шлифования зубьев.
| Продукты | Спирально-конические шестерни |
| Изготовление на заказ | √ |
| Материал | SAE 4320/ 20CrNi2MoA |
| Изготовление зубьев шестерни | Фрезерование и шлифование зубьев |
| Шлифование зубьев | √ |
| Модуль | 20 |
| Количество зубьев (Z) | 53 |
| Угол зацепления (α) | 20° |
| Угол наклона (β) | 35° |
| Класс точности зубьев | ISO 6 класс/ AGMA 11 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
Производственное оборудование
Производственный процесс
Ковка Механическая обработка Резка
Термическая обработка Шлифовка Контроль
