| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Сертификация: | QC |
| Номер модели: | SP23102502 |
| Количество мин заказа: | 5 PCS |
| Цена: | $300/ Piece |
| Упаковывая детали: | клеть переклейки |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 500 наборов/месяц |
| Внешний диаметр: | 180 мм | Угол вала: | 90° |
|---|---|---|---|
| Твердость: | 58-62 HRC | Способ производства: | Молоть шестерни |
| DP: | 5 | Внутреннее отверстие: | 65 мм |
| Выделить: | Карубрирующая тепловая обработка спиральные коленчатые редукторы,Пенальные спиральные коленчатые редукторы,180 мм спиральный косый набор редукторов |
||

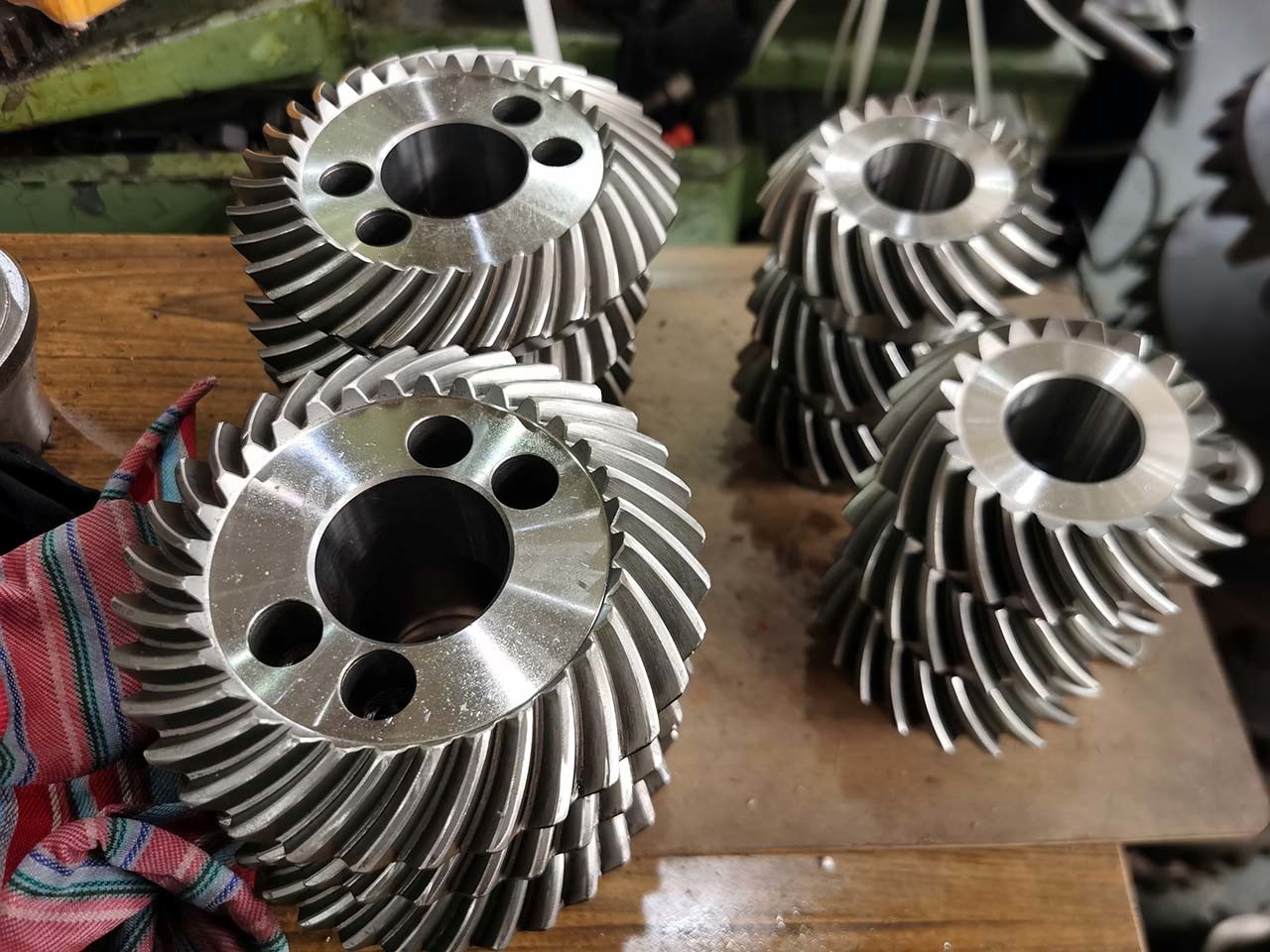

Пинионные спиральные коленчатые редукторы после тепловой обработки карбуризацией
Спиральный профиль зубов этих зубчатых механизмов помогает распределить нагрузку более равномерно по поверхности зуба,
повышение грузоподъемности прибора и снижение зубного напряжения.
Эта конструкционная особенность позволяет спиральным конусовым редукторам передавать более высокий крутящий момент и принимать более высокие скорости по сравнению с прямыми конусовыми редукторами.
Производственный процесс спиральных конусовых редукторов включает в себя специализированные методы обработки, такие как резка редукторов, формирование и шлифовка.
Зубы режутся с помощью специальных инструментов и машин для создания желаемой спиральной формы и зубной геометрии.
В процессе изготовления для обеспечения правильной резьбы зубов, выравнивания и оптимальной производительности шестеренка крайне важна точность.
| Продукты | Комплект спиральных решеток |
| Сделан по заказу | √ |
| Материал | 17CrNiMo6/18CrNiMo7 |
| Производство зубчатых решеток | Фрезерные и зубные решетки |
| Скребка зубов | √ |
| DP | 5 |
| Количество зубов (Z) | 32 |
| Угол давления (α) | 20° |
| Угол спирали (β) | 35° |
| Степень точности зубов | АГМА 10-11 класс |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62HRCV |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
