| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Количество мин заказа: | 2 комплекта |
| Упаковывая детали: | Коробки из фанеры |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 500 наборов/месяц |
| Профиль зубов: | Периодный | Материал: | Сталь |
|---|---|---|---|
| Направление: | Левая рука | Зубы шестерни нумеруют: | 23 |
| Угол спирали: | 15° | Применение: | Автомобильная промышленность |
| Твердость: | 58-62 HRC | ||
| Выделить: | 20CrMnTi спиральная колонтитульная шахта,спиральная конусовая вала |
||

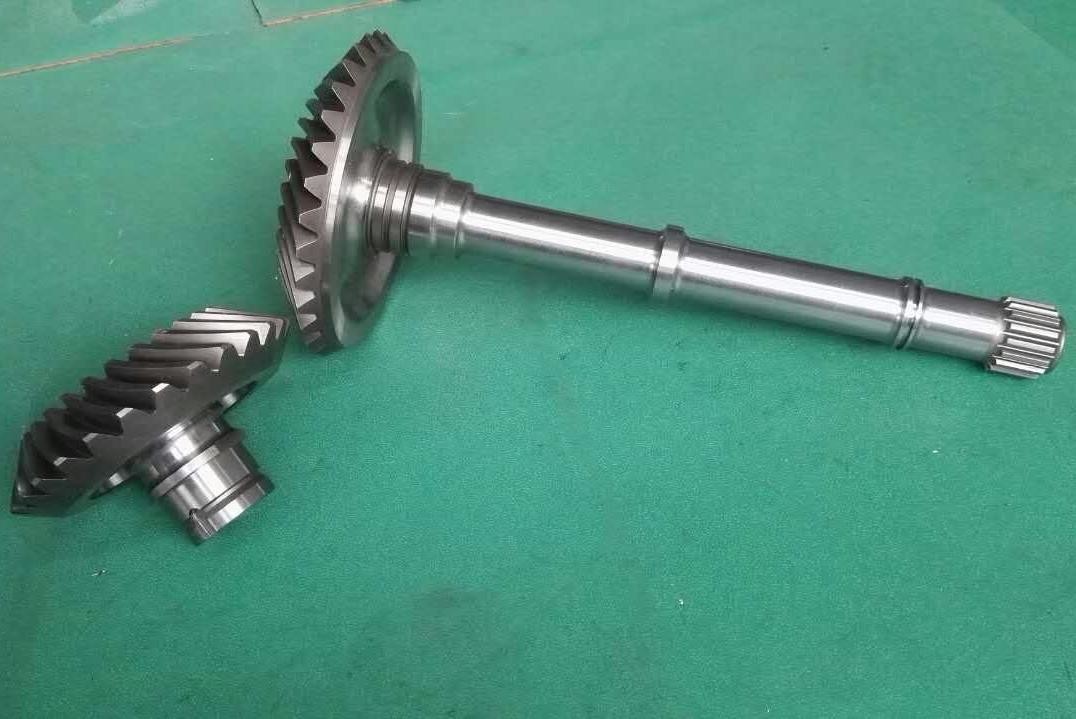

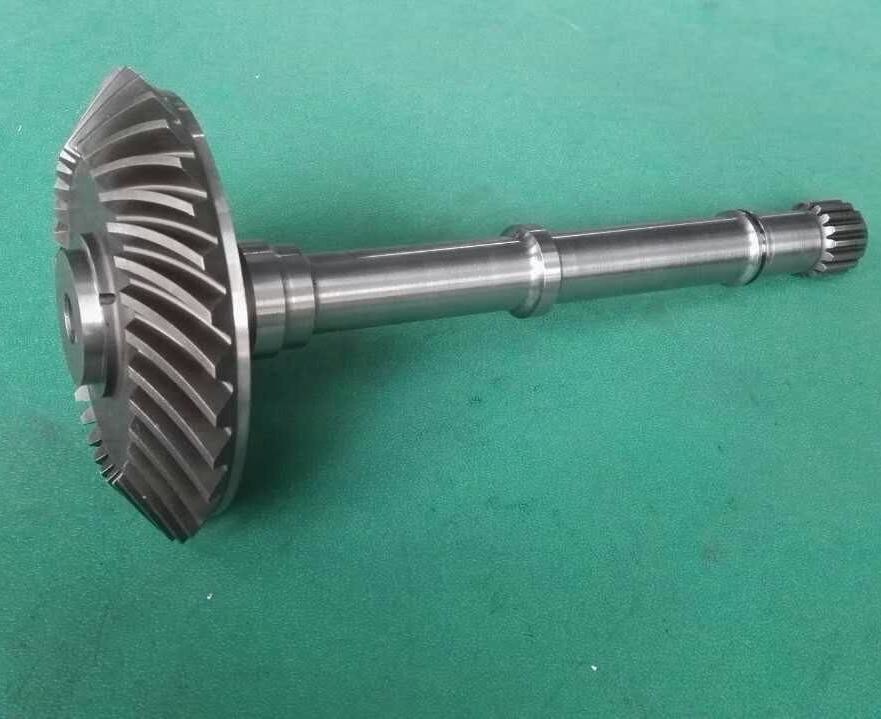

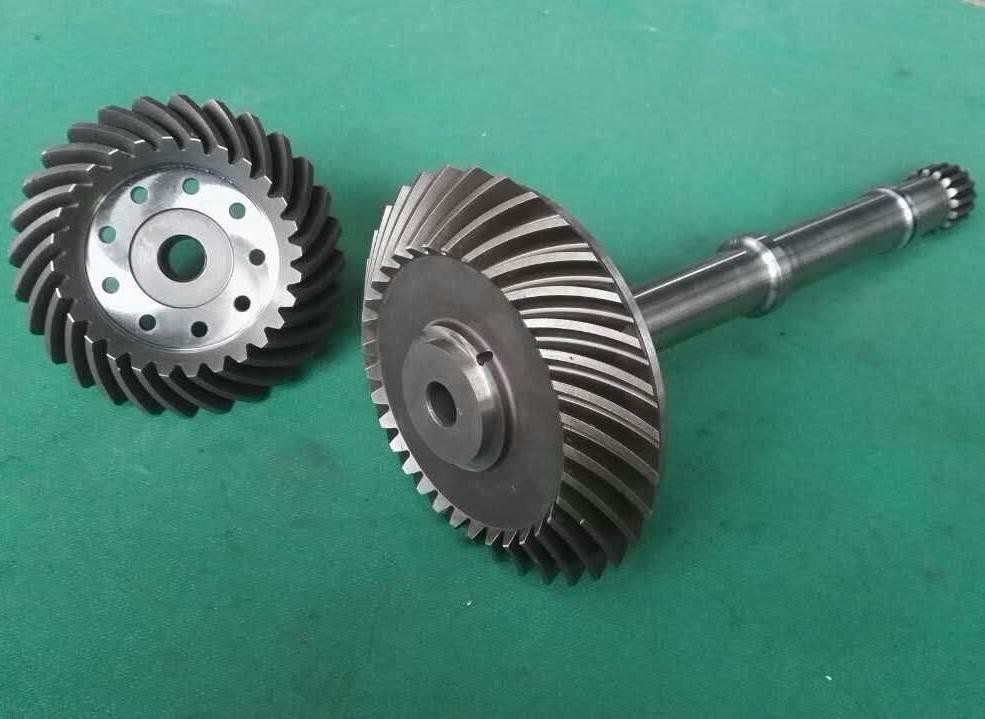

1) Описание спиральной коленчатой валы
Волокно спиральной косы является ключевым компонентом трансмиссии, который объединяет спиральные косы и волокно трансмиссии.Он широко используется в механических системах, которые требуют большого крутящего момента и высокоточной передачи углаЕе основная особенность заключается в достижении компактной планировки и эффективной передачи мощности через интегрированную структуру передач и валов.
2) Преимущества спиральной коленчатой валы
a) Высокая передача крутящего момента: интегрированная конструкция позволяет избежать сбоя ключевых соединений и выдерживает более высокие торсионные напряжения.
b) Экономия пространства: он устраняет необходимость в сцеплениях или соединениях фланцев, что делает его подходящим для компактных конструкций трансмиссии.
c) Сохранение точности: сокращает ошибки сборки и обеспечивает точность положений решетки.
d) Динамический баланс: он может подвергаться коррекции динамического баланса во время высокоскоростных приложений.
3) Применение спирального коленчатого вала
a) Автомобильная промышленность
b) Промышленное оборудование
в) Аэрокосмическая и аэронавтическая промышленность
| Продукты | Спиральная шахта коленчатого редуктора |
| Сделан по заказу | √ |
| Тип профиля резины | Глисон |
| ОборудованиеЗубыПроизводство | Смельчение редукторов |
| Скребка зубов | √ |
| Модуль (M) | 6 |
| Количество зубов (Z) | 23 |
| Угол давления (α) | 20° |
| Угол свинца | 15° |
| Степень точности | Степень ISO 6 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
