| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Количество мин заказа: | 2 комплекта |
| Упаковывая детали: | Коробки из фанеры |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 500 наборов/месяц |
| Направление: | Левая рука | Размер: | Настраиваемый |
|---|---|---|---|
| Производство: | Hobbing шестерни | Давление Agnle: | 20° |
| Угол спирали: | 12° | Точность: | Ранг ISO 8 |
| Уровень качества: | Ранг ISO 6 | ||
| Выделить: | Высокоскоростной спиральный коленчатый вал,Трансмиссионный механизм Спиральная коленчатая вала |
||

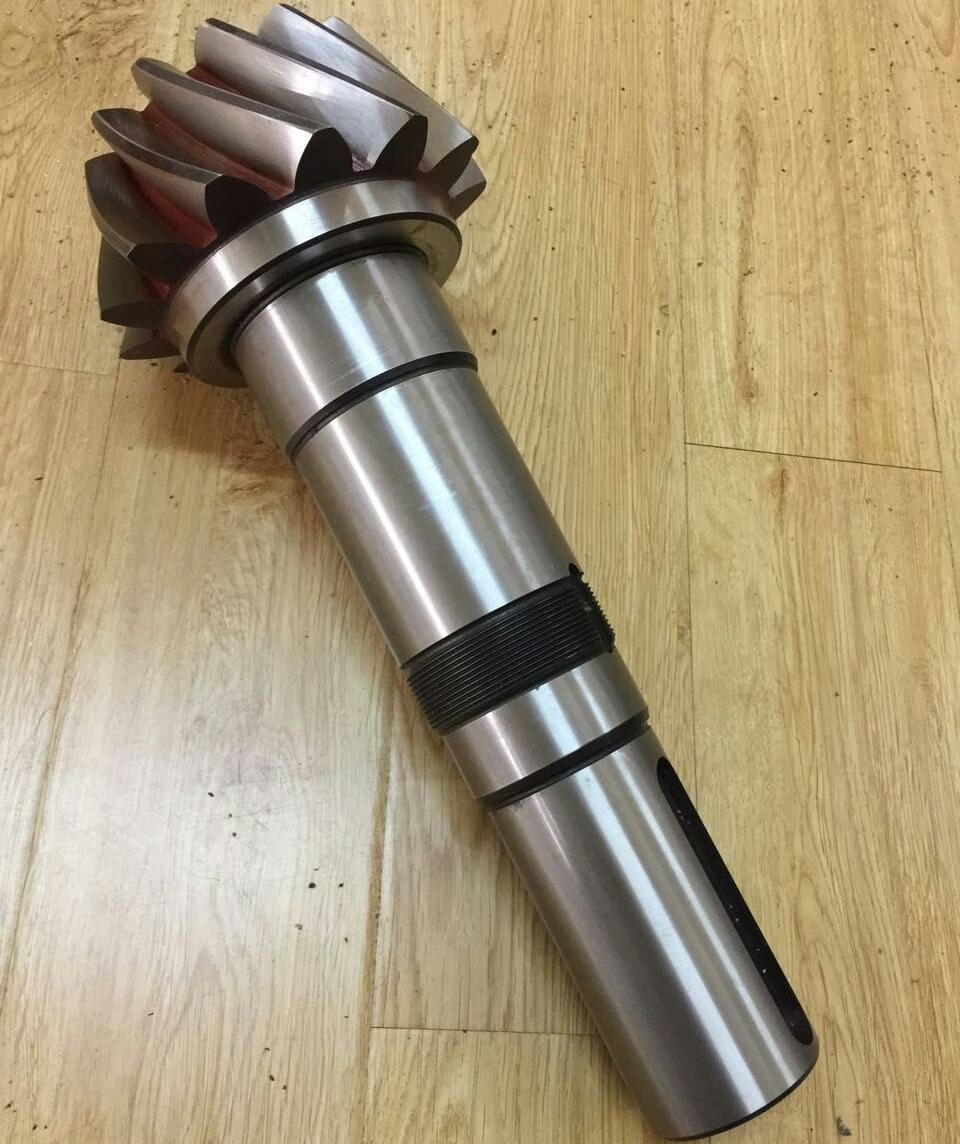

1) Описание вала конической шестерни со спиральными зубьями
Вал конической шестерни со спиральными зубьями является основным компонентом трансмиссии, объединяющим конические шестерни со спиральными зубьями и трансмиссионный вал. Он разработан специально для требований высокого крутящего момента и высокоточной угловой передачи. Благодаря интегрированной структуре шестерен и вала этот компонент значительно улучшает использование пространства системы, обеспечивая при этом точность передачи.
2) Преимущества вала конической шестерни со спиральными зубьями
a) Усиленная конструкция для увеличения крутящего момента: интегрированная структура исключает риск поломки ключевого соединения и может выдерживать непрерывную нагрузку крутящего момента до 2800 Н·м.
b) Компактная компоновка: без необходимости соединения муфтой осевое установочное пространство экономится более чем на 40%.
c) Гарантия точности зацепления шестерен: общая технология обработки позволяет удерживать совокупную погрешность сборки в пределах ±0,02 мм.
d) Высокая скорость адаптации: уровень динамической балансировки может достигать стандарта G2.5, и он применим к диапазону скоростей 800-6000 об/мин.
3) Применение вала конической шестерни со спиральными зубьями
a) Транспортные средства на новой энергии: основной узел редуктора привода электродвигателя
b) Строительная техника: система привода режущей головки щитовой машины
c) Авиационное оборудование: механизм передачи главного ротора вертолета
| Продукты | Вал конической шестерни со спиральными зубьями |
| Сделано на заказ | √ |
| Тип профиля шестерни | Gleason |
| ШестерняЗубьяПроизводство | Шлифовка шестерен |
| Шлифовка зубьев шестерен | √ |
| Модуль (M) | 6 |
| Количество зубьев (Z) | 16 |
| Угол давления (α) | 20° |
| Угол наклона | 15° |
| Класс точности | ISO 6 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
