| Place of Origin: | CHINA |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Количество мин заказа: | 2 комплекта |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Поставка способности: | 500 наборов/месяц |
| Manufacturing Process: | Gear Milling | Профиль зуба: | Периодный |
|---|---|---|---|
| Профиль передачи: | Двойная винтовая зубчатая передача | Surface Treatment: | Carburizing & Quenching |
| Heat Treatment: | Quenching & Tempering | Core Hardness: | 269-285HB |
| Выделить: | На заказ сделанные двойные спиральные редукторы,Специфический профиль редуктора Двойные спиральные редукторы,16 Двойные спиральные редукторы |
||

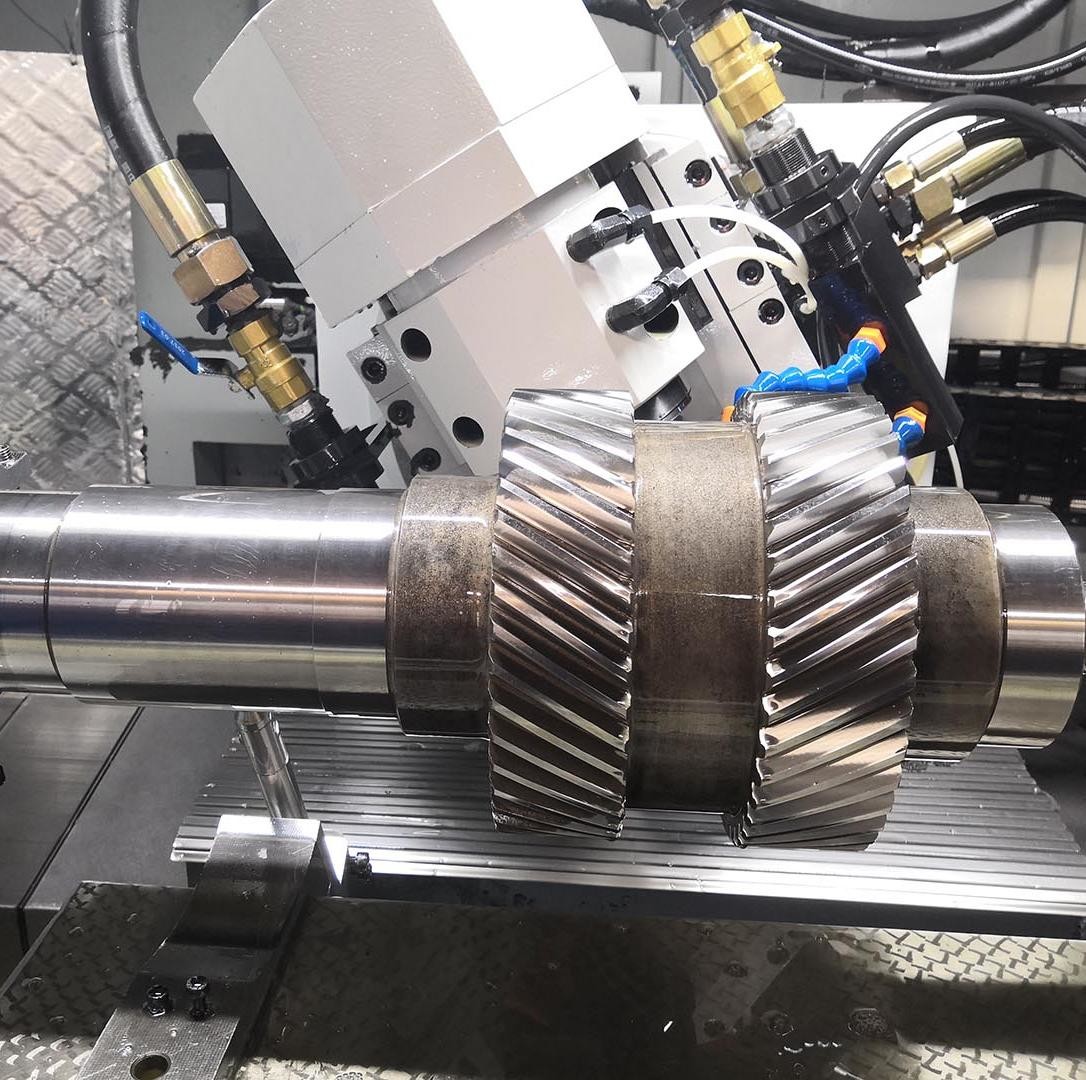

1)Описание двойного спирального оборудования
Двойная спиральная передача состоит из двух идентичных спиральных зубных наборов, расположенных симметрично с противоположными углами спирали.напоминающие два зеркальных спиральных редуктора, соединенных друг с другом.
2)ОсобенностиДвойная спиральная передача
Осевые силы, генерируемые каждой спиралью, отменяют друг друга внутри коробки передач, устраняя чистую осевую нагрузку на подшипники.
3)ПреимуществаДвойная спиральная передача
a) Устраненная сила тяги:Противоположные углы спирали производят противодействующие реакции тяги, нейтрализуя осевые силы внутри без необходимости полагаться на подшипники.
b) нулевая чистая осевая нагрузка на подшипники:Подшипники испытывают минимальное осевое напряжение, увеличивая срок службы и уменьшая сложность конструкции.
c) Высокая мощность передачи:Двойная зубная зацепка распределяет нагрузку более равномерно, чем спиральные или односпиральные шестерени, что позволяет передавать больше крутящего момента / мощности.
|
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
|
