| Place of Origin: | CHINA |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Условия оплаты: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Heat Treatment: | Quenching | Weight: | Customized |
|---|---|---|---|
| Material: | 17CrNiMo6 | Manufacturing Process: | Gear Grinding |
| Pressure Angle: | 20° | Спиральный угол: | 18° |
| Hardness: | 58-62 HRC | ||
| Выделить: | 20 Многофункциональные валы передачи,Широкополосные трансмиссионные валы,Станции механической трансмиссии |
||

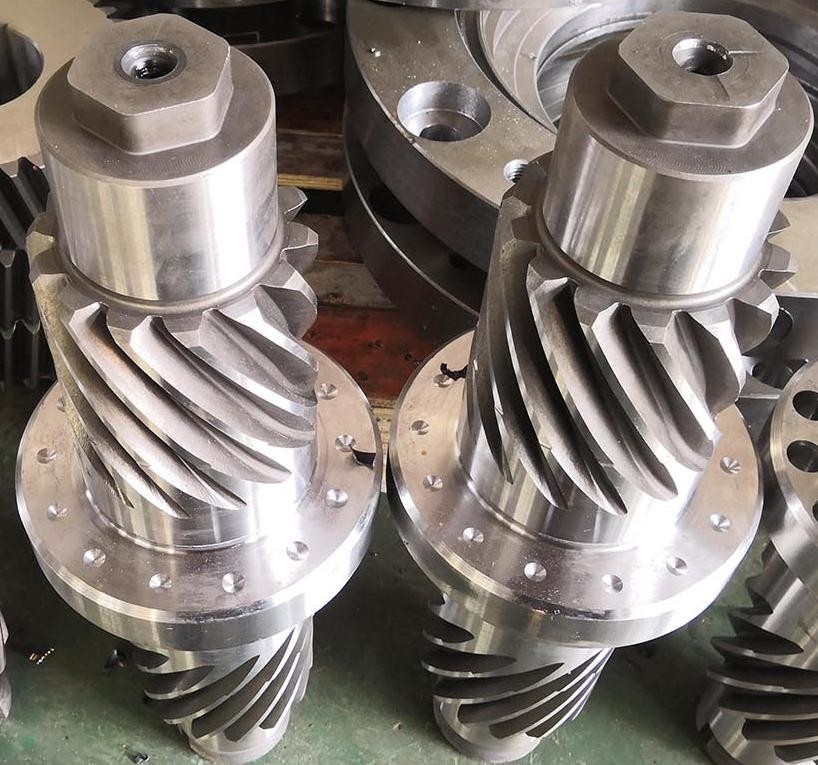

1)Описание валов трансмиссии
Вал передачи является ключевым компонентом передачи, который объединяет передачи и валы в одно устройство.Эта интегрированная конструкция значительно повышает жесткость и надежность системы передачи и широко используется в различных механических устройствах передачи.
2)Преимущества валов трансмиссии
a) Компактная конструкция: интегрированная конструкция передач и валов, экономия места для установки.
b) Высокая эффективность передачи: уменьшение потерь мощности, вызванных соединительными компонентами
в) Строгость: общая конструкция может выдерживать больший крутящий момент.
d) Легкое обслуживание: сокращение этапов сборки и снижение уровня отказов.
3)Применение валов трансмиссии
a) Входно-выходное вало автоматической трансмиссии в автомобилях
b) Промышленная система передачи редуктора
c) Устройство для передачи энергии строительных машин
d) Главный вал ветровой турбины
| Продукты | Остров трансмиссии |
| Сделан по заказу | √ |
| Тип профиля резины | Глисон |
| ОборудованиеЗубыПроизводство | Смельчение редукторов |
| Скребка зубов | √ |
| Модуль (M) | 6 |
| Количество зубов (Z) | 21 |
| Угол давления (α) | 20° |
| Угол свинца | 15° |
| Степень точности | Степень ISO 6 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
