| Место происхождения: | КНР |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Количество мин заказа: | 2 комплекта |
| Цена: | 300＄ |
| Упаковывая детали: | Коробки из фанеры |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 500 наборов/месяц |
| Угол спирали: | 35° | Точность: | AGMA 9 |
|---|---|---|---|
| Угол прессы: | 20° | Способ производства: | Молоть шестерни |
| Уровень качества: | ISO 6-7 | Тип профиля: | Глисон |
| Выделить: | Увеличенная эффективность спиральных коленчатых редукторов,Гибкий дизайн спиральных коленчатых редукторов,Высокоточные спиральные коленчатые редукторы |
||

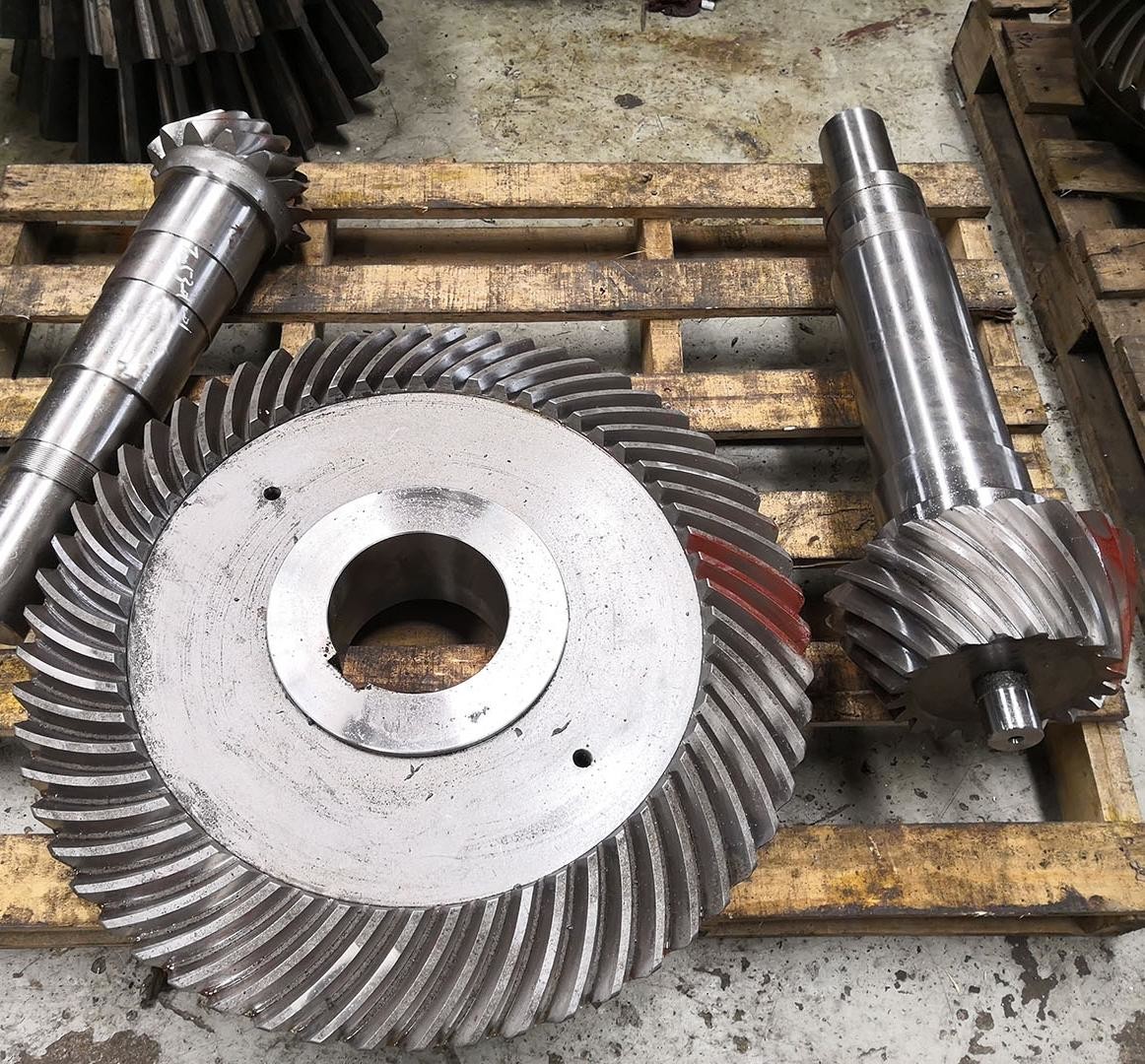

1) Особенности спиральных конических шестерен
a) Профиль зуба сложный и требует точной обработки на специальных станках (например, станках Gleason или Olicon).
b) Угол наклона зуба может быть отрегулирован (например, 35° или 0° для спиральных конических шестерен с нулевым углом) для соответствия различным требованиям.
2) Преимущества спиральных конических шестерен
a) Высокоточная передача: может соответствовать строгим промышленным стандартам (например, AGMA, ISO).
b) Гибкий дизайн: угол наклона зуба может быть оптимизирован в соответствии с условиями работы для балансировки шума, грузоподъемности и эффективности.
| Продукты | Спиральные конические шестерни |
| Изготовление на заказ | √ |
| Тип профиля зуба | Gleason |
| Производство | Фрезерование шестерен и шлифовка зубьев |
| Шлифовка зубьев | √ |
| Модуль (M) | 16 |
| Количество зубьев (Z) | 32 |
| Угол давления (α) | 20° |
| Угол наклона | 15° |
| Класс точности | Класс ISO 6 |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40Х | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХНМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
Производственное оборудование
Производственный процесс
Ковка Механическая обработка Резка
Термическая обработка Шлифовка Инспекция
