| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Количество мин заказа: | 2 комплекта |
| Цена: | 300＄ |
| Упаковывая детали: | Коробки из фанеры |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 500 наборов/месяц |
| Сделан по заказу: | Да, да. | Тепловая обработка: | Carburzing |
|---|---|---|---|
| Угол давления: | 20° | Способ производства: | Филировать профилировщика шестерни/шестерни |
| Угол наружного конуса головки конического зубчатого колеса: | 21.01° | Зубы шестерни нумеруют: | 26T/65T |
| Выделить: | Многофункциональные шахтные прямые коленчатые редукторы,90 градусов угол вала коленчатые редукторы,Многофункциональные прямые коленчатые шестерени |
||

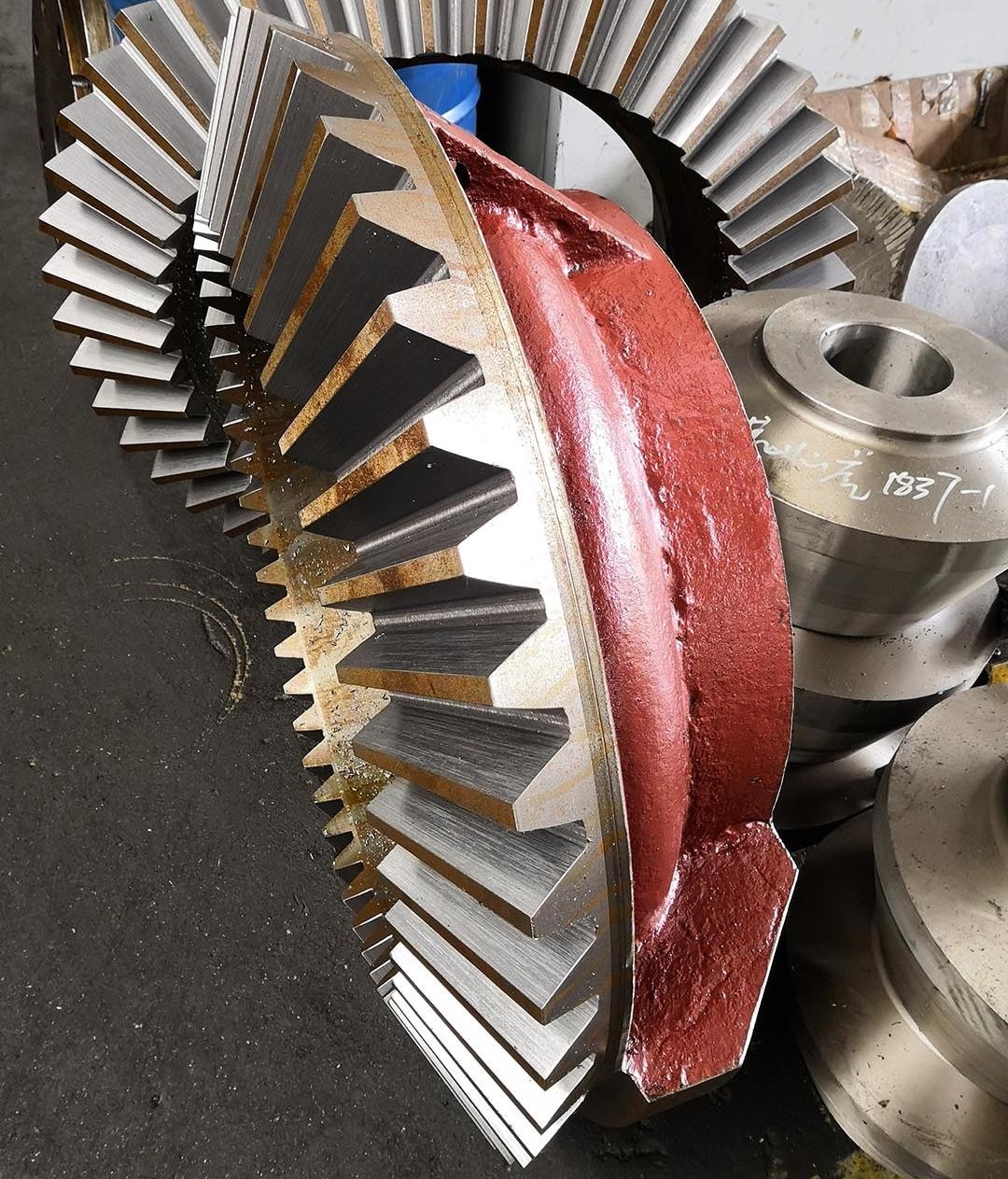

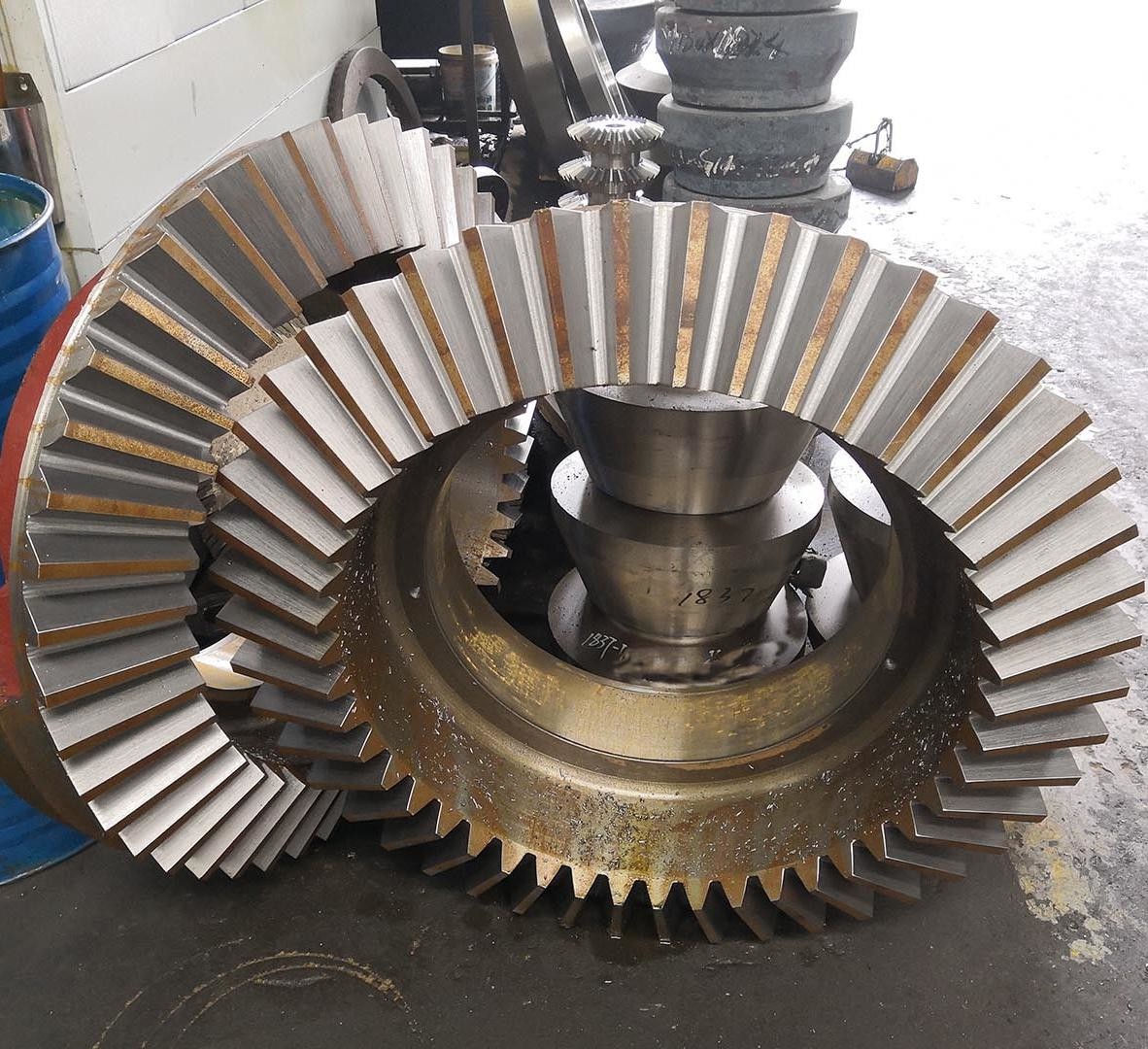

1) Описание прямых бифловых приспособлений
Прямая конусовая редукция - это тип конусовой редукции, чей зубные линии распределены в прямой линии вдоль конической генераторной матрицы.
Он используется для передачи энергии между пересекающимися валами (обычно под углом 90 градусов).
2) Особенности прямых бифловых механизмов
Профиль зуба представляет собой прямую линию, параллельную генераторной коне.
b) Поверхности зубов имеют форму инволту или круглой дуги, и во время резьбы они имеют точечный контакт.
в)Применяется для расположения трансмиссии, где два вала пересекаются.
3) Преимущества прямого бебельного снаряжения
a) Простая конструкция: проектирование и изготовление проще, чем спиральные косы.
b) Высокая эффективность передачи: потеря трения при прямых резьбах масс невелика, а эффективность может достигать более 95%.
c) Более низкая стоимость: технология обработки является зрелой и пригодной для массового производства.
| Продукты | Прямая бебельная шестерня |
| Сделан по заказу | √ |
| Угол вала | 90° |
| Производство зубчатых решеток | Формирование шестерен |
| Скребка зубов | √ |
| Модуль (M) | 12 |
| Количество зубов (Z) | 32 |
| Угол давления (α) | 20° |
| Степень точности зубов | Степень ISO 8-9 |
| Тепловая обработка | Индукционное закаливание/карбуризация |
| Твердость поверхности | Педаль 58-62 HRC/перегонка 50-55 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
