| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Количество мин заказа: | 200 комплектов |
| Цена: | 300＄ |
| Упаковывая детали: | Коробки из фанеры |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 500 наборов/месяц |
| Размер клавиатуры: | зависит от размера | Способ производства: | Формирование шестерен |
|---|---|---|---|
| Modulo: | 12,5 | Количество зубов: | зависит от размера |
| Сделан по заказу: | Да, да. | Уровень качества: | Ранг ISO 8-9 |
| Выделить: | Специально изготовленные прямые коленчатые шестерени,Высокоточные прямые коленчатые редукторы |
||

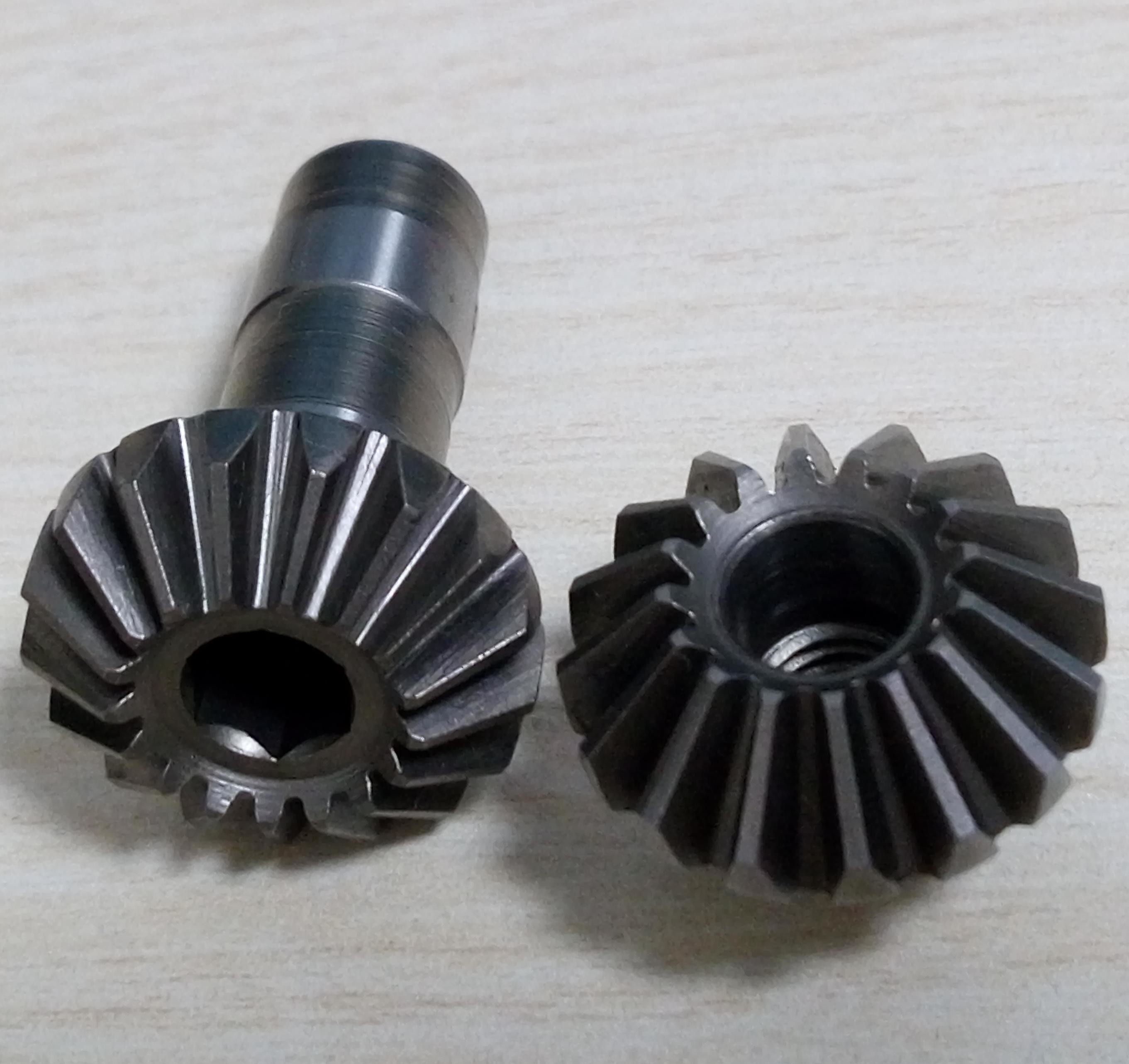

1) Описание прямых бифловых приспособлений
Прямая косковая резьба - это тип косковой резьбы, которая передает силу и движение через прямой зубной профиль.
На его грузоподъемность существенно влияет профиль зуба и материал.
2) Особенности прямых бифловых механизмов
а)Во время сечения один зуб соприкасается, в результате чего площадь подшипника относительно мала.
b) Во время процесса передачи возникает удар, а шум относительно громкий.
в) Он должен быть установлен точно и симметрично; в противном случае он подвержен неравномерной нагрузке.
3) Преимущества прямого бебельного снаряжения
а)Осяная сила небольшая: нет осевой тяги, генерируемой спиральным углом, и груз подшипника легче.
b) Простое обслуживание: структура проста, а диагностика и замена неисправностей просты.
в) Подходит для передач средней и низкой скорости: надежно работает в условиях низкой скорости и средней нагрузки.
| Продукты | Прямая бебельная шестерня |
| Сделан по заказу | √ |
| Угол вала | 90° |
| Производство зубчатых решеток | Формирование шестерен |
| Скребка зубов | √ |
| Модуль (M) | 12 |
| Количество зубов (Z) | 12 |
| Угол давления (α) | 20° |
| Степень точности зубов | Степень ISO 8-9 |
| Тепловая обработка | Индукционное закаливание/карбуризация |
| Твердость поверхности | Педаль 58-62 HRC/перегонка 50-55 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
