| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Количество мин заказа: | 200 комплектов |
| Упаковывая детали: | Коробки из фанеры |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 500 наборов/месяц |
| Тип шестерни: | Глисон | Качество зубов редуктора: | Степень ISO 6-7 |
|---|---|---|---|
| Режим: | 16 | Зубы шестерни: | 14 |
| Тепловая обработка: | Обуглероживать | Способ производства: | Филировать шестерни |
| Выделить: | Гладкие спиральные коленчатые редукторы,Сниженный уровень шума спиральные коленчатые редукторы,Тяжелые спиральные коленчатые редукторы |
||

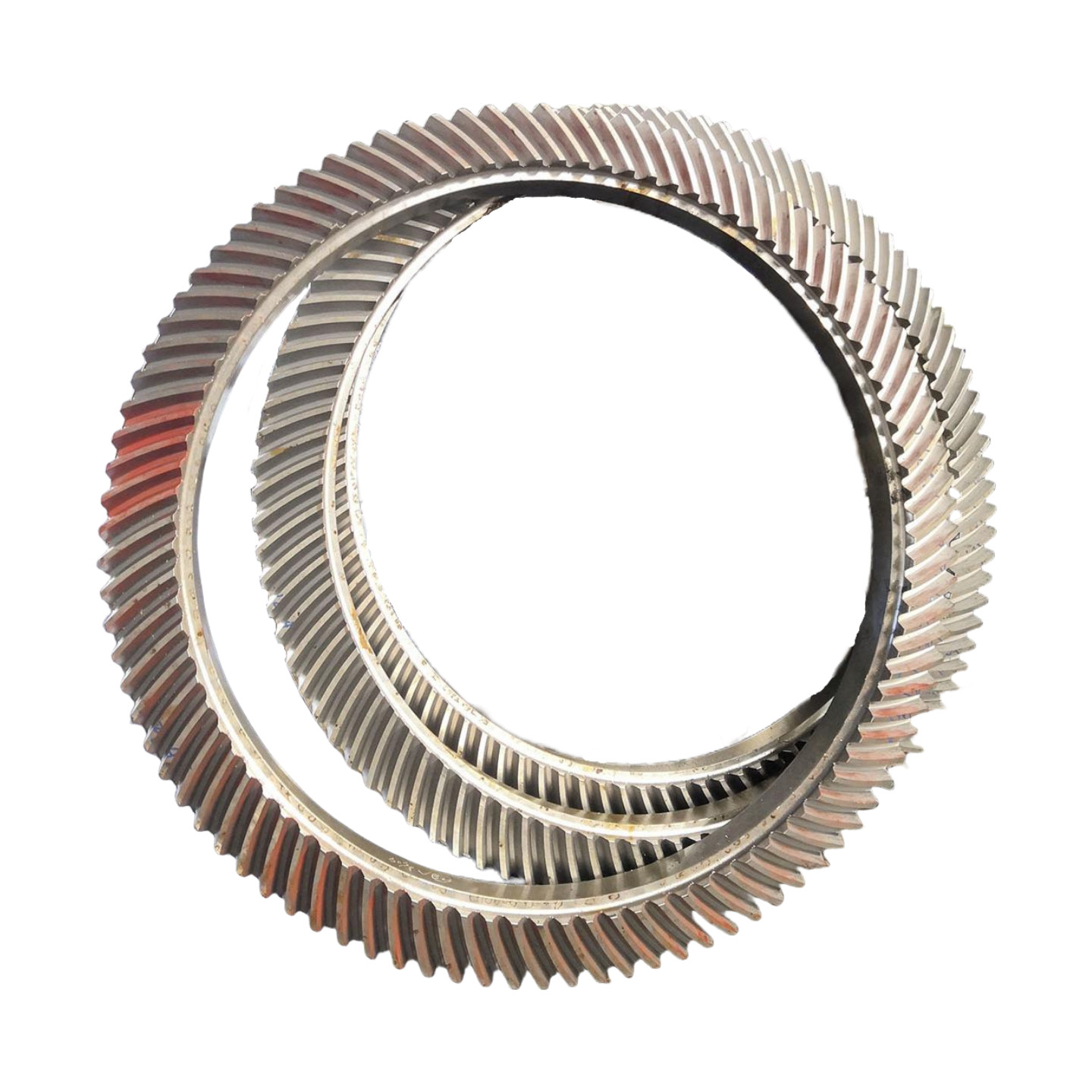

1) Описания спиральных конических шестерен
Спиральная коническая шестерня обеспечивает передачу мощности за счет взаимного зацепления профилей спиральных зубьев.
Она преобразует вращательное движение одного вала во вращательное движение другого пересекающегося вала.
2) Особенности спиральных конических шестерен
а)Метод зацепления: используется прогрессивное зацепление. Контакт поверхности зуба постепенно
переходит от одного конца зуба к другому.
б) Характеристики движения: в процессе зацепления участвует большое количество зубчатых пар, и степень перекрытия высока.
3) Преимущества спиральных конических шестерен
а) Прогрессивное зацепление снижает ударные нагрузки и вибрацию, а также значительно снижает рабочий шум.
б) Высокая степень перекрытия увеличивает несущую способность шестерен, позволяя им передаватьбольший крутящий момент
и эффективно повышать эффективность передачи.
| Продукты | Спиральные конические шестерни |
| Изготовление на заказ | √ |
| Тип профиля шестерни | Gleason |
| Производство | Фрезерование шестерен и шлифовка зубьев шестерен |
| Шлифовка зубьев | √ |
| Модуль (M) | 16 |
| Количество зубьев (Z) | 32 |
| Угол давления (α) | 20° |
| Угол наклона | 15° |
| Класс точности | ISO 6 Grade |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Производственное оборудование
Производственный процесс
Ковка Механическая обработка Резка
Термическая обработка Шлифовка Инспекция
