| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | WG2207001 |
| Количество мин заказа: | 1 набор |
| Цена: | $350/Set |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 58 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 600 наборов/месяц |
| Материал: | Защитные устройства/ZCuAl10Fe3 Защитный вал 20CrNiMo | Тип профиля: | Решетка для червей |
|---|---|---|---|
| Производственный процесс: | Смельчение червяного вала | Тепловая обработка: | Карбуризация червяного вала |
| Твердость: | Стержневой вал 58-62 HRC | Головной номер: | 2 |
| Выделить: | Цилиндрические вал червя и шестерня червя,ранг ISO 6 шестерни червя вала,Подгонянная шестерня червя цилиндрического вала |
||

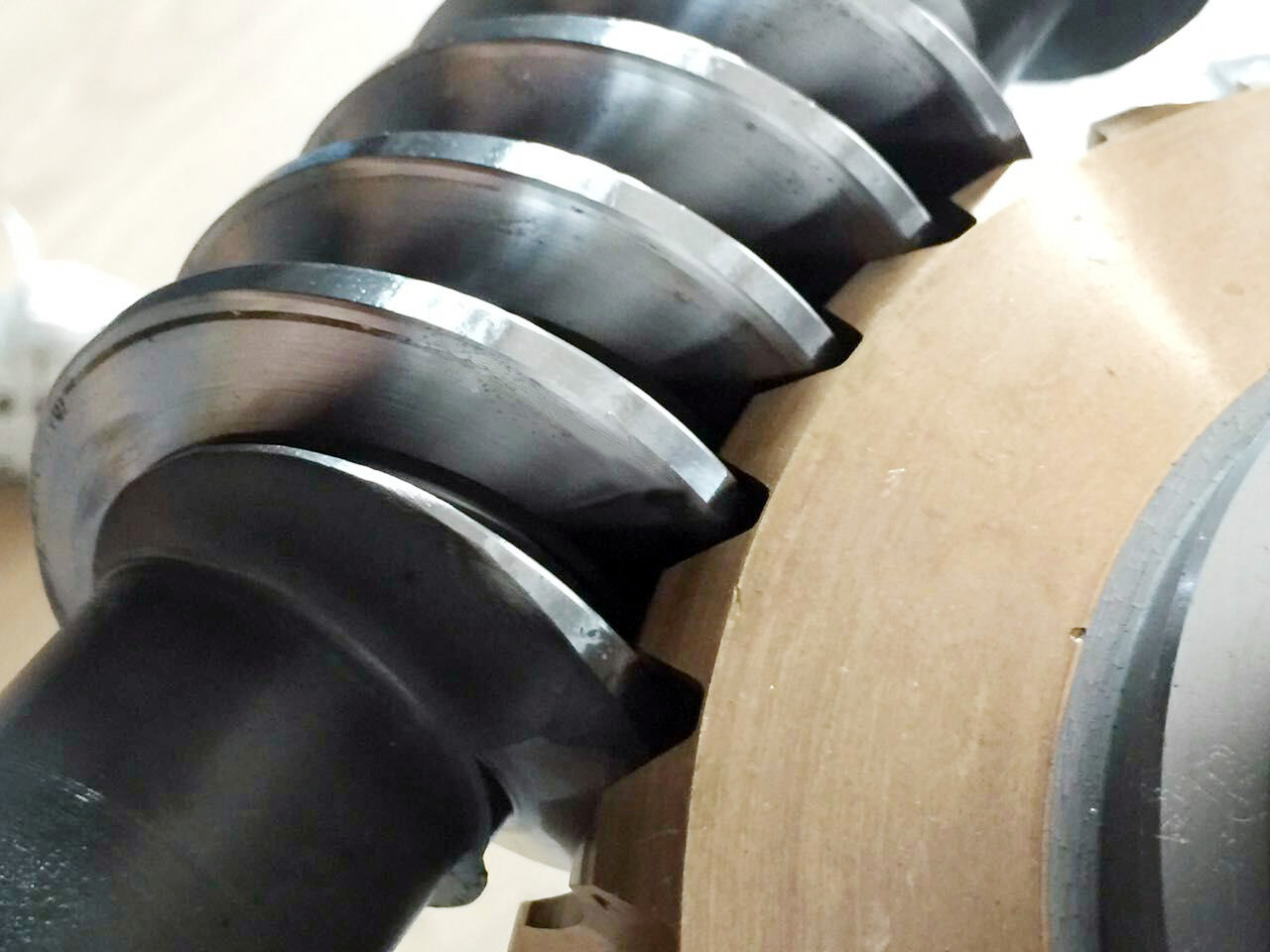

Настроенные на заказ цилиндрические редукторы и валы для червей
1) Описание червоточного снаряжения и червоточного вала
Остров червя - это стебель, имеющий по крайней мере один полный зуб (провод) вокруг поверхности пича и являющийся драйвером червяного колеса.
Колесо червя - это редуктор с зубами, вырезанными под углом, чтобы управлять им с помощью вала червя.
Пара червяков используется для передачи движения между двумя валами, которые находятся на 90° друг от друга и лежат на плоскости.
2) Особенности червоточного снаряжения и червоточного вала
a) обеспечивает большие соотношения уменьшения для данного расстояния от центра
b) Тихое и плавное действие сетки.
| Продукты | Редукторы и валы червей |
| Сделан по заказу | √ |
| Тип профиля резины | Орудие для червя |
| Производство | Погрузчики |
| Скрежет зубами | √ |
| Модуль (M) | По обычаю |
| Количество зубов (Z) | По обычаю |
| Угол давления (α) | По обычаю |
| Угол свинца | По обычаю |
| Степень точности зубов | Степень ISO 6 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
