| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SB220722002 |
| Количество мин заказа: | 5 ПК |
| Цена: | $700/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 700 частей/месяц |
| модуль: | 14.111 | Угол вала: | 90° |
|---|---|---|---|
| материалы: | 20CrNi2MoA | Зубы шестерни нумеруют: | 36 и 48T |
| Тип профиля: | Глисон | Тепловая обработка: | Обуглероживать |
| Выделить: | Спиральные конические зубчатые колеса для автомобилей,14,111 коническое зубчатое колесо Gleason модуля |
||

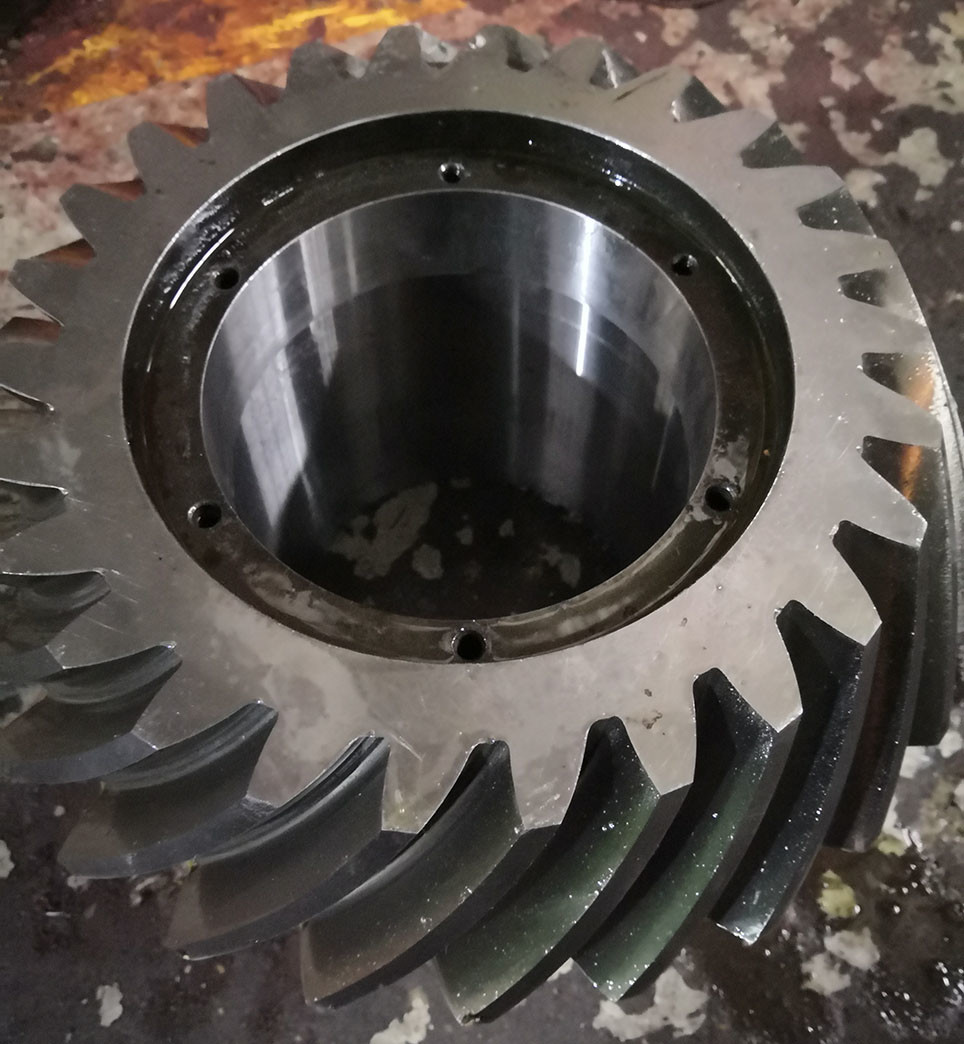

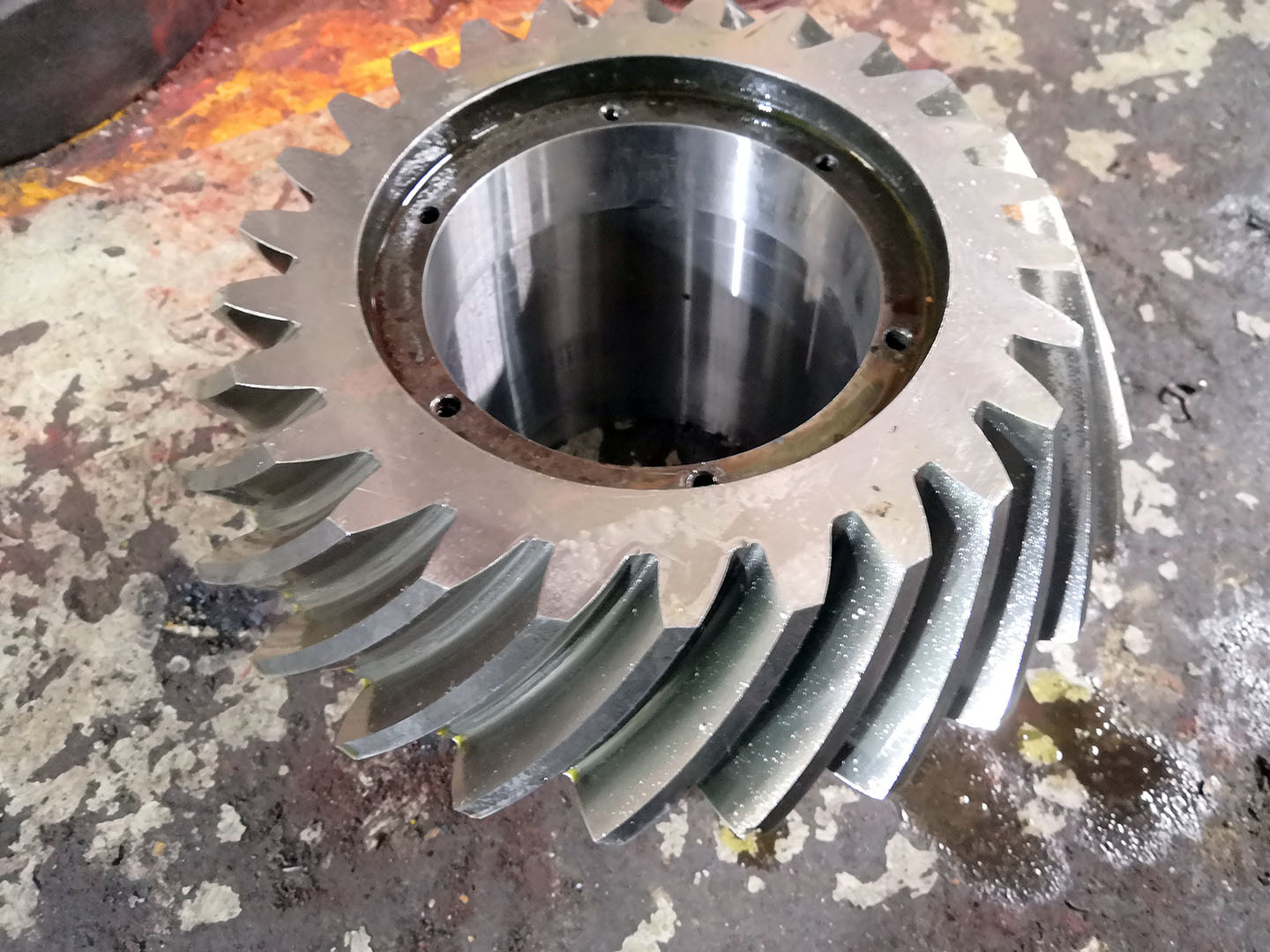

14.111 Модуль, тип Gleason, зубчатая передача, шлифовка спиральных конических шестерен
1) Описание спиральной конической шестерни
Спиральная коническая шестерня - это коническая шестерня с углом наклона спиральных зубьев.
Коническая шестерня с изогнутыми, наклонными зубьями для обеспечения постепенного зацепления и большей площади контакта.
2) Особенности спиральной конической шестерни
a) С более высоким коэффициентом контакта, более высокой прочностью и долговечностью по сравнению с эквивалентной прямозубой конической шестерней.
b) Позволяет получить более высокое передаточное число.
c) С лучшей эффективностью передачи с уменьшенным шумом шестерен.
3) Применение спиральных конических шестерен
Автомобили, тракторы, транспортные средства, главная передача для кораблей.
Подходит для высокоскоростных, тяжелонагруженных приводов.
| Изготовление на заказ | √ |
| Тип профиля зубьев | Gleason |
| Обработка | Фрезерование зубьев |
| Шлифовка зубьев | √ |
| Модуль (M) | 14.111 |
| Количество зубьев (Z) | 36 & 48T |
| Угол профиля (α) | 20° |
| Угол наклона (β) | 35° |
| Рабочий угол/угол вала | 90° |
| Материал | 20CrNi2MoA |
| Термическая обработка | Цементация/Закалка |
| Твердость поверхности | 58-62 HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
Производственное оборудование
Производственный процесс
Ковка Механическая обработка Резка
Термическая обработка Шлифовка Инспекция
