| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | DB22072201 |
| Количество мин заказа: | 1 часть |
| Цена: | $1000/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 75 дней |
| Условия оплаты: | L/C, D/P, T/T, западное соединение |
| Поставка способности: | 100 частей/месяц |
| Материал: | 18CrNiMo7/ 17CrNiMo6 | Тип профиля резины: | Двойная винтовая зубчатая передача |
|---|---|---|---|
| Тепловая обработка: | Обуглероживать | Твердость: | 58-62 HRC |
| Производственный процесс: | Скребка зубов | Качественная ранг: | Степень ISO 6-7 |
| Выделить: | винтовые зубчатые передачи двойника 17CrNiMo6,Зубчатые колеса коробки передач шестерни меля,4 винтовой зубчатой передачи модуля двойных |
||

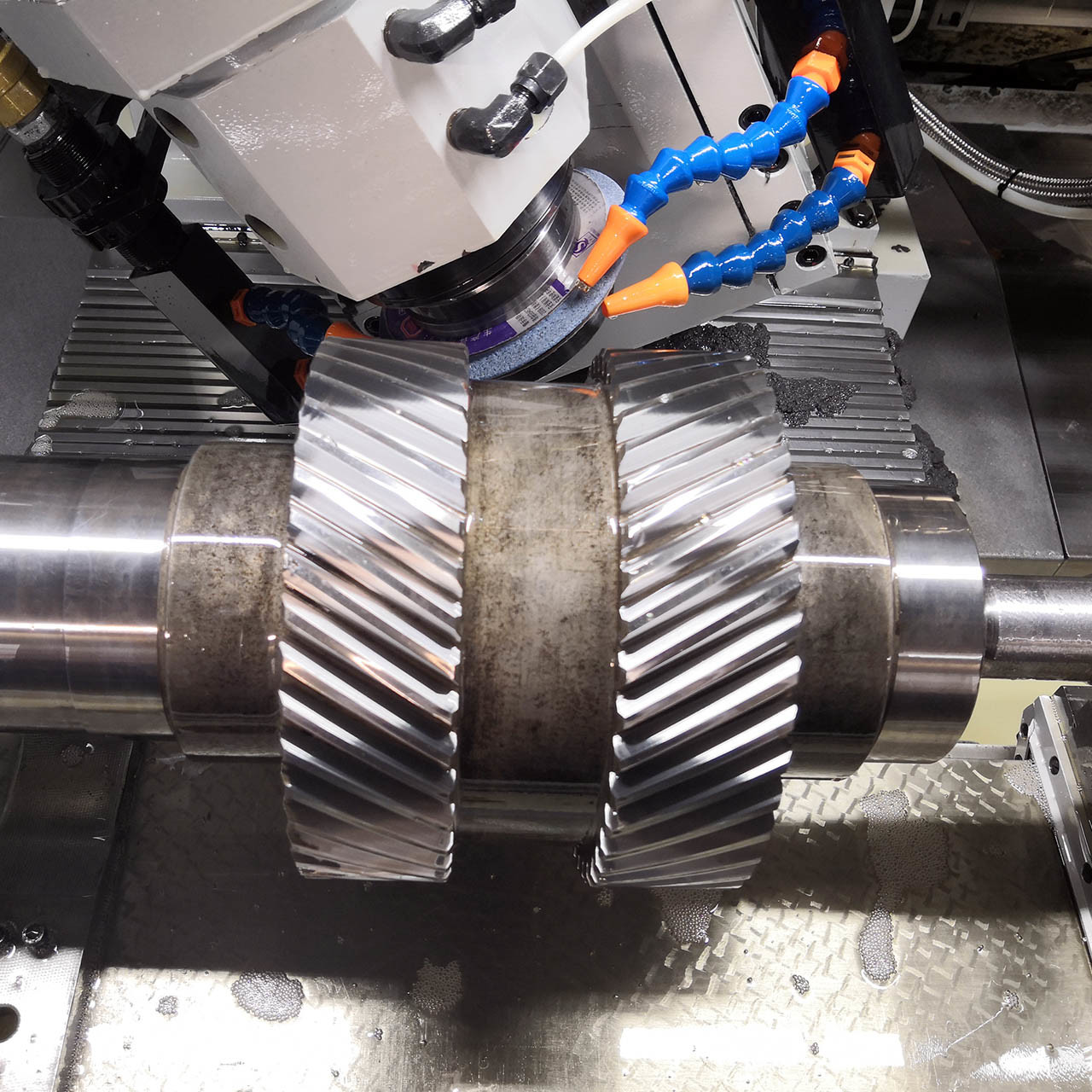

4 Модуль 17CrNiMo6 шлифовка зубчатых колес косозубой шестерни для редуктора
1) Описание косозубой шестерни
Шестерня с левыми и правыми винтовыми зубьями называется косозубой шестерней.
2) Особенности косозубой шестерни
Косозубая шестерня уравновешивает возникающие осевые силы.
3) Термическая обработка косозубой шестерни
Закалка и отпуск широко используются для косозубых шестерен.
Цементация также может быть рассмотрена для косозубой шестерни, если требуется шлифовка профиля зуба.
| Продукты | Косозубая шестерня |
| Изготовление на заказ | √ |
| Тип профиля зуба | Цилиндрическая шестерня |
| Производство | Шлифовка зубчатых колес |
| Шлифовка зубьев | √ |
| Модуль (M) | 4 |
| Количество зубьев (Z) | 43&77 |
| Угол профиля зуба (α) | 20° |
| Угол наклона зуба | 31° |
| Класс точности зубьев | ISO 6-7 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62 HRC |
| СРАВНЕНИЕ МАРКИРОВОК СТАЛЕЙ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMn420 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХНМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 |
|
Резка Фрезерование
Термическая обработка Шлифовка Контроль
