| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SB2207002 |
| Количество мин заказа: | 1 набор |
| Цена: | $300/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 62 дня |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 500 наборов/месяц |
| модуль: | 16 | Материал: | 20CrNi2MoA |
|---|---|---|---|
| Тепловая обработка: | Обуглероживать | Производство Переработка: | Сдавливание зубчатых решеток |
| Угол спирали: | 35° | Диаметр подсказки: | 720mm |
| Выделить: | шестерня спирали наклона 20CrNi2MoA,16 зубчатых колес коробки передач модуля меля,Шестерня спирали наклона 16 модулей |
||

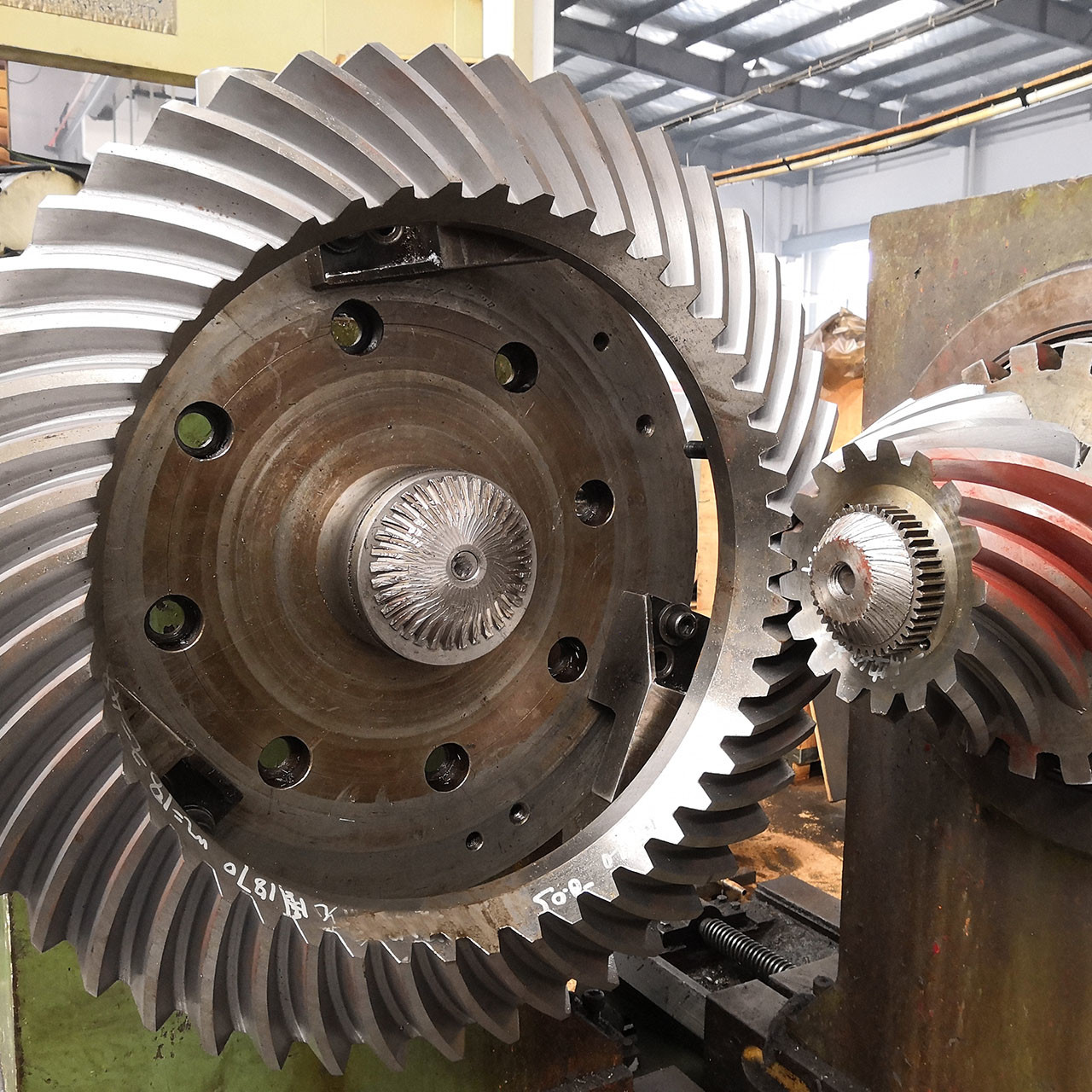

1) Описание конической шестерни со спиральными зубьями
Конические шестерни со спиральными зубьями обеспечивают постепенное зацепление и большую площадь контакта в данный момент времени, чем
эквивалентная коническая шестерня с прямыми зубьями.
| Продукты | Конические шестерни со спиральными зубьями |
| Изготовлено на заказ | √ |
| Тип профиля зуба | Gleason |
| Производство | Фрезерование зубьев и шлифовка зубьев |
| Шлифовка зубьев | √ |
| Модуль (M) | 16 |
| Количество зубьев (Z) | 37T |
| Угол давления (α) | 20° |
| Угол наклона | 35° |
| Класс точности | ISO 5-6 Grade |
| Термообработка | Цементация |
| Твердость поверхности | 58-62HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| CHINA/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 | |
Производственное оборудование
Производственный процесс
Ковка Механическая обработка Резка
Термообработка Шлифовка Контроль
