| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | DB220804001 |
| Количество мин заказа: | 1 часть |
| Цена: | $1000/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 75 дней |
| Условия оплаты: | L/C, D/P, T/T, западное соединение |
| Поставка способности: | 100 частей/месяц |
| Бренд: | OEM | Стрелка: | 3.819 |
|---|---|---|---|
| Длина: | 2200 мм | Направление: | Левая и правая руки |
| Грубость: | Ра 0,8 ~ Ра 1.6 | Угол спирали: | 25° |
| Выделить: | Двойной модуль вала 12 спирального шлиц,стальной двойной спиральный вал 40CrNiMoA,Вал спирального шлиц OEM двойной |
||

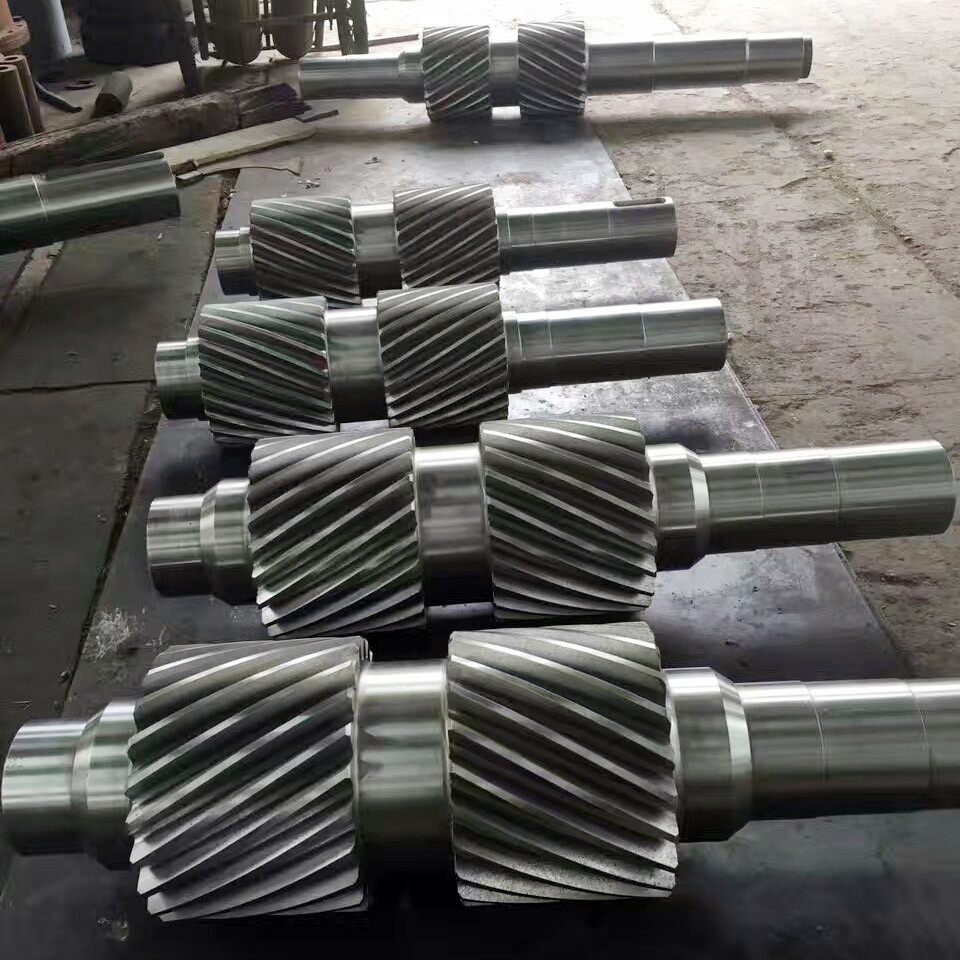

Специально изготовленный 12 модуль 40CrNiMoA стальной двойной спиральной редукторной оси
1) Описание двойного спирального редуктора
Общая поверхность двойной спиральной передачи состоит из двух равных половин, обе с одинаковым углом спирали, но с противоположными руками.
Осевые тяги противоположны друг другу, силы содержится в передаче и не передается на подшипник.
2) Особенности двойной спиральной передачи
Двойные спиральные формы передач могут сбалансировать внутренние силы тяги.
Высокая грузоподъемность и устойчивая передача имеют преимущества.
3) Применение двойных спиральных решеток
Двойные спиральные редукторы широко используются для передачи энергии в газовых турбинах, генераторах, двигателях, насосах,
вентилятор и компрессор на морских судах и строительных машинах.
| Продукты | Двойная спиральная передача |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| Производство | Погрузчики |
| Скрежет зубами | √ |
| Модуль (M) | 12 |
| Количество зубов (Z) | 25 |
| Угол давления (α) | 20° |
| Угол свинца | 15° |
| Степень точности зубов | Степень ISO 6-7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
