| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | HG220806003 |
| Количество мин заказа: | 1 часть |
| Цена: | $80/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 50 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| Номер зуба: | 76 | Угол спирали: | 25° |
|---|---|---|---|
| Общая высота: | 122 мм | Твердость: | 50-55 HRC |
| Материал: | СКМ 440 | Тепловая обработка: | Затвердетая индукция |
| Выделить: | Винтовая зубчатая передача 10 модулей одиночная,стальные винтовые зубчатые передачи 42CrMo,Винтовая зубчатая передача SCM 440 одиночная |
||

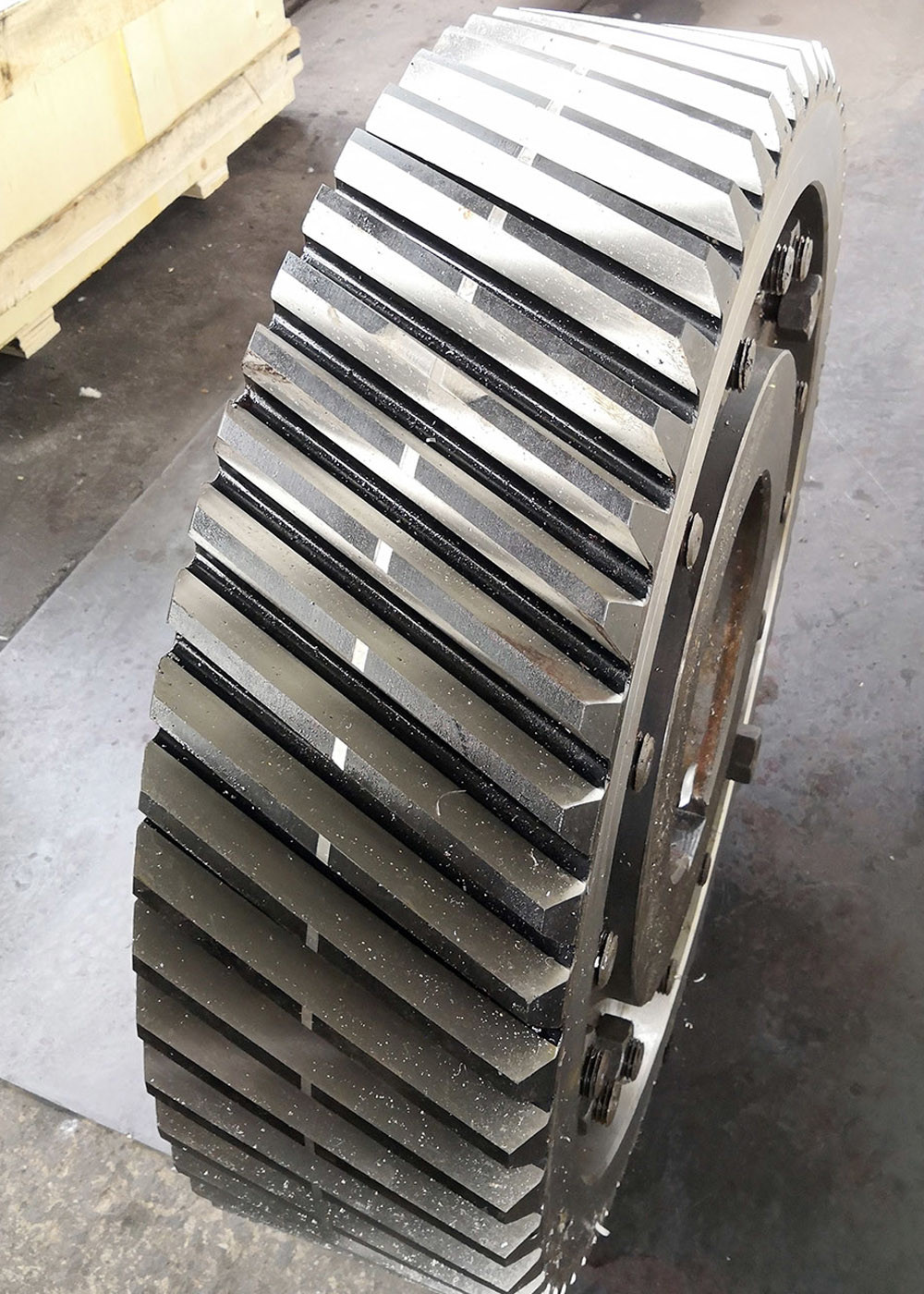

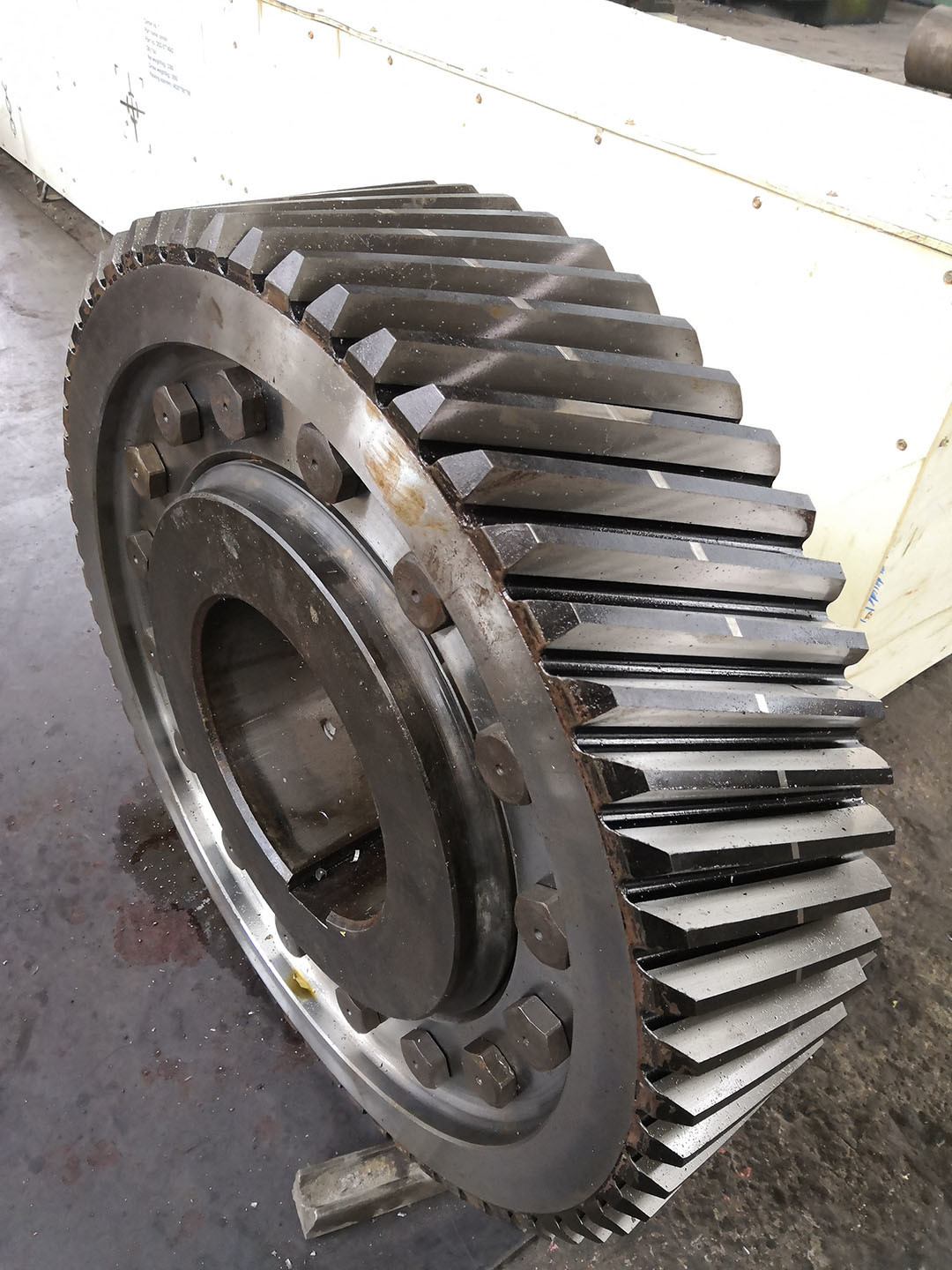

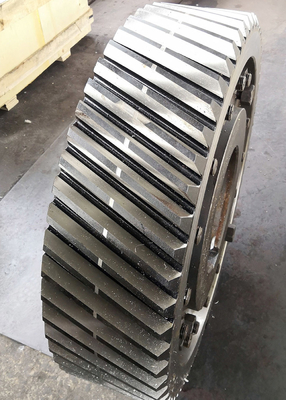

SCM 440 42CrMo Steel 10 Module Helical Gears Части промышленной трансмиссии
1)Типы спиральных орудий
a) Односпиральное орудие
b) Двойная спиральная передача
в) Рыболовные средства для рыболовства
2) Направление спирального снаряжения
Левая рука и правая рука
3) Описание спиралевого оборудования
Спиральные редукторы были разработаны из спиральных редукторов, и их зубы лежат под углом к оси вала.
Контакт между зубами в сетчатых формах действует вдоль диагональных сторон лица постепенно.
Ни один зуб никогда не задействован по всей длине.
| Продукты | Шпиковые редукторы |
| Сделан по заказу | √ |
| Тип профиля | Цилиндрические приспособления |
| Производство | Погрузчики |
| Скребка зубов | √ |
| Модуль (M) | 10 |
| Количество зубов (Z) | 76 |
| Угол давления (α) | 20° |
| Угол спирали (β) | 25° |
| Степень точности зубов | Степень ISO 6-7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
