| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | HG22083102 |
| Количество мин заказа: | 1 часть |
| Цена: | $80/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 50 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| Номер зуба: | 76 | Угол спирали: | 23° |
|---|---|---|---|
| Угол давления: | 20° | Ширина зуба: | 80 мм |
| Твердость: | 45-50 HRC | Материал: | AISI 4140 |
| Выделить: | 12 шестерни винтовой линии модуля одиночных,Зуб зубчатых колес коробки передач 76,12 зубчатого колеса коробки передач винтовой линии модуля одиночных |
||

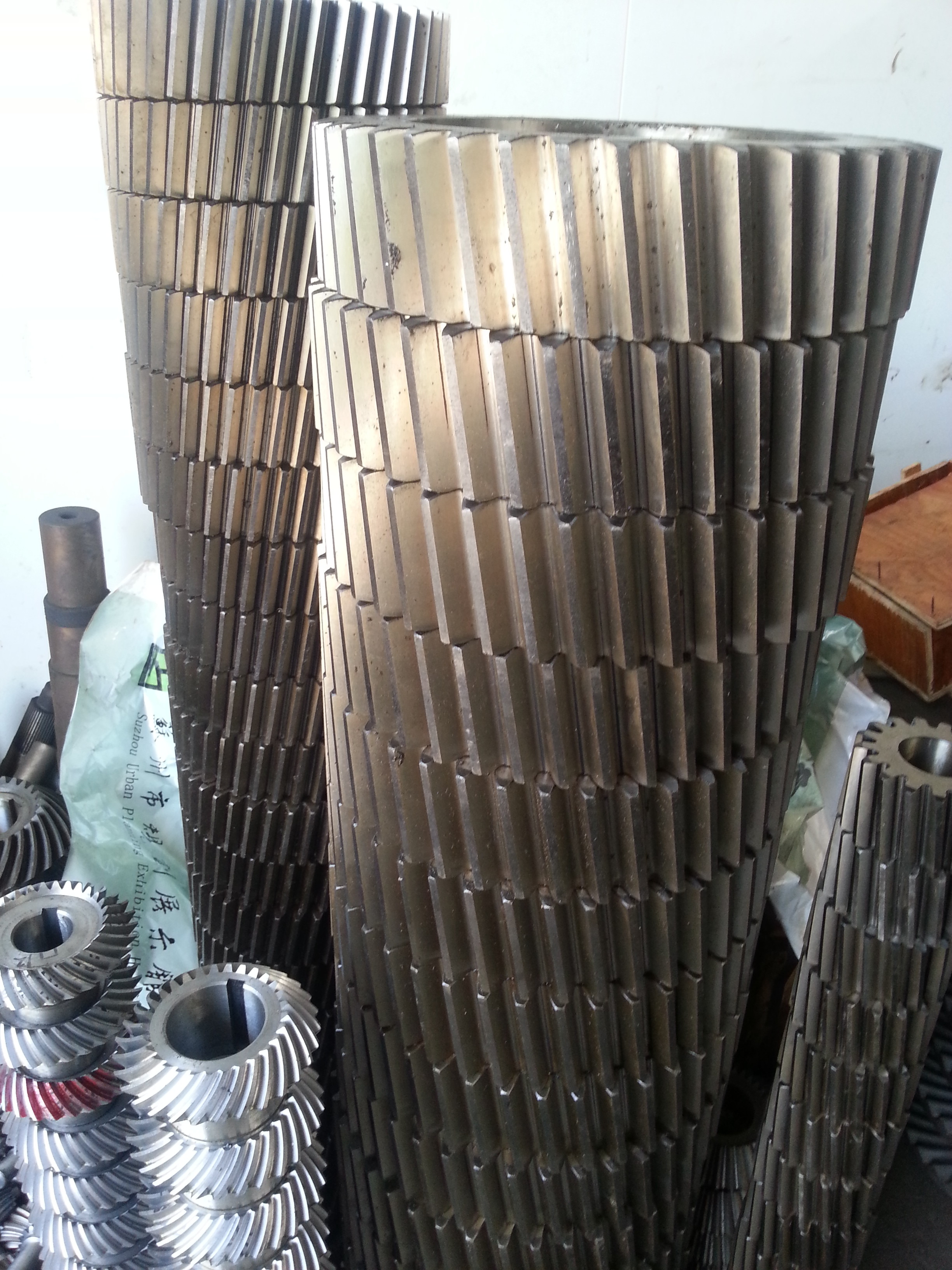

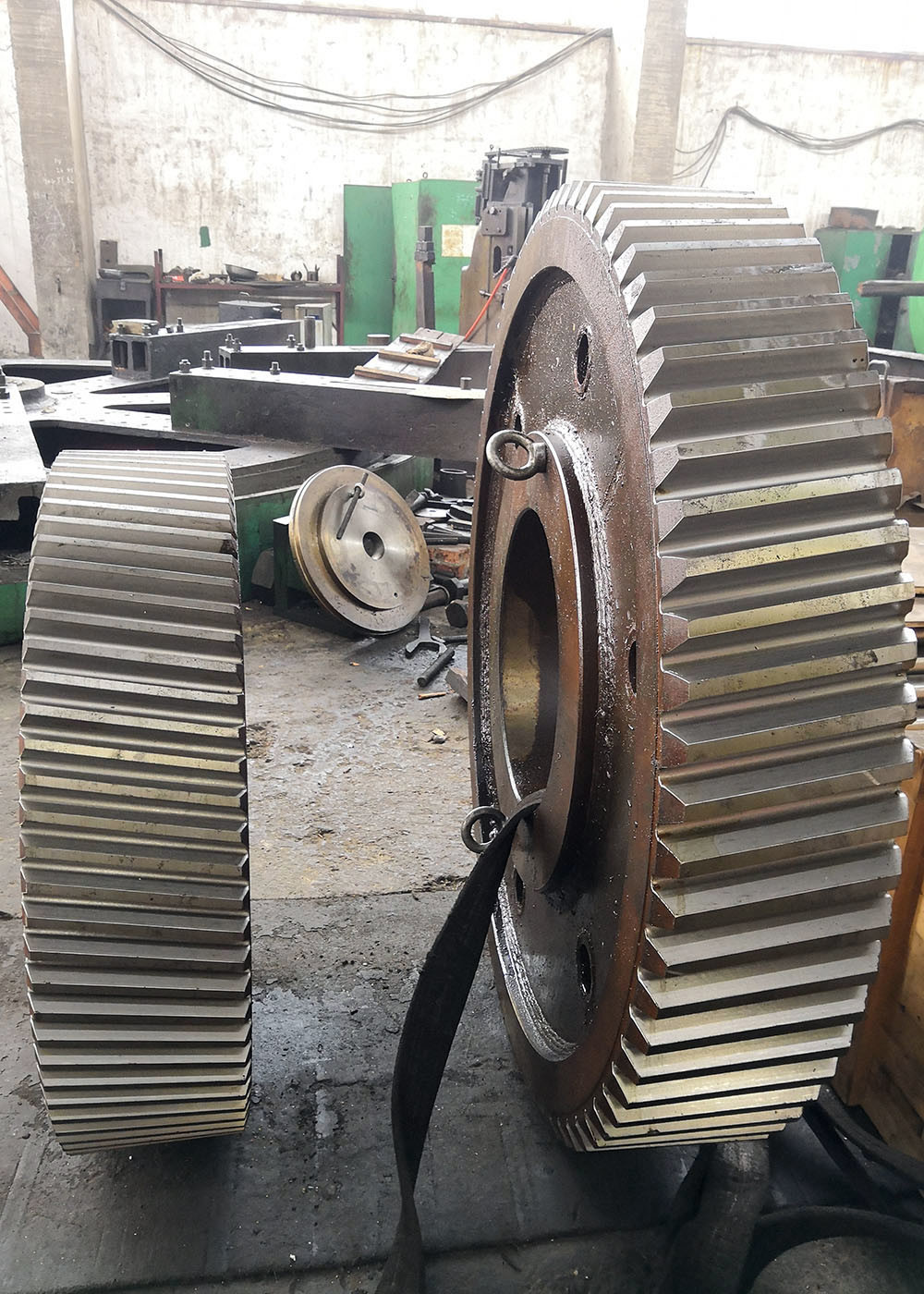

Ковальная сталь 12 модульных одновертикальных трансмиссий для коробки передач
1) Особенности спиральных редукторов
Спиральные редукторы могут передавать энергию между параллельными или перпендикулярными осями с помощью спиральных зубов.
Они предназначены для постепенного распределения давления по всему зубу.
Из-за наклона зубов спиральные редукторы работают гладче и тише, чем другие редукторы, и могут эффективно нести тяжелые грузы.
2) Типы спиральных редукторов
Переключатели с спиралью доступны в двух конфигурациях зубов: левой и правой рук.
Спиральные редукторы передают энергию через две осевые конфигурации: параллельные и перпендикулярные.
| Продукты | Шпиковые редукторы |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| Производство | Погрузчики |
| Скрежет зубами | √ |
| Модуль (M) | 12 |
| Количество зубов (Z) | 76 |
| Угол давления (α) | 20° |
| Угол свинца | 23° |
| Степень точности | Степень ISO 6-7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
