Шестерня и шестерня распорки
>
|
|
| Место происхождения | Китай |
| Фирменное наименование | YIZGEAR |
| Номер модели | GG22081002 |

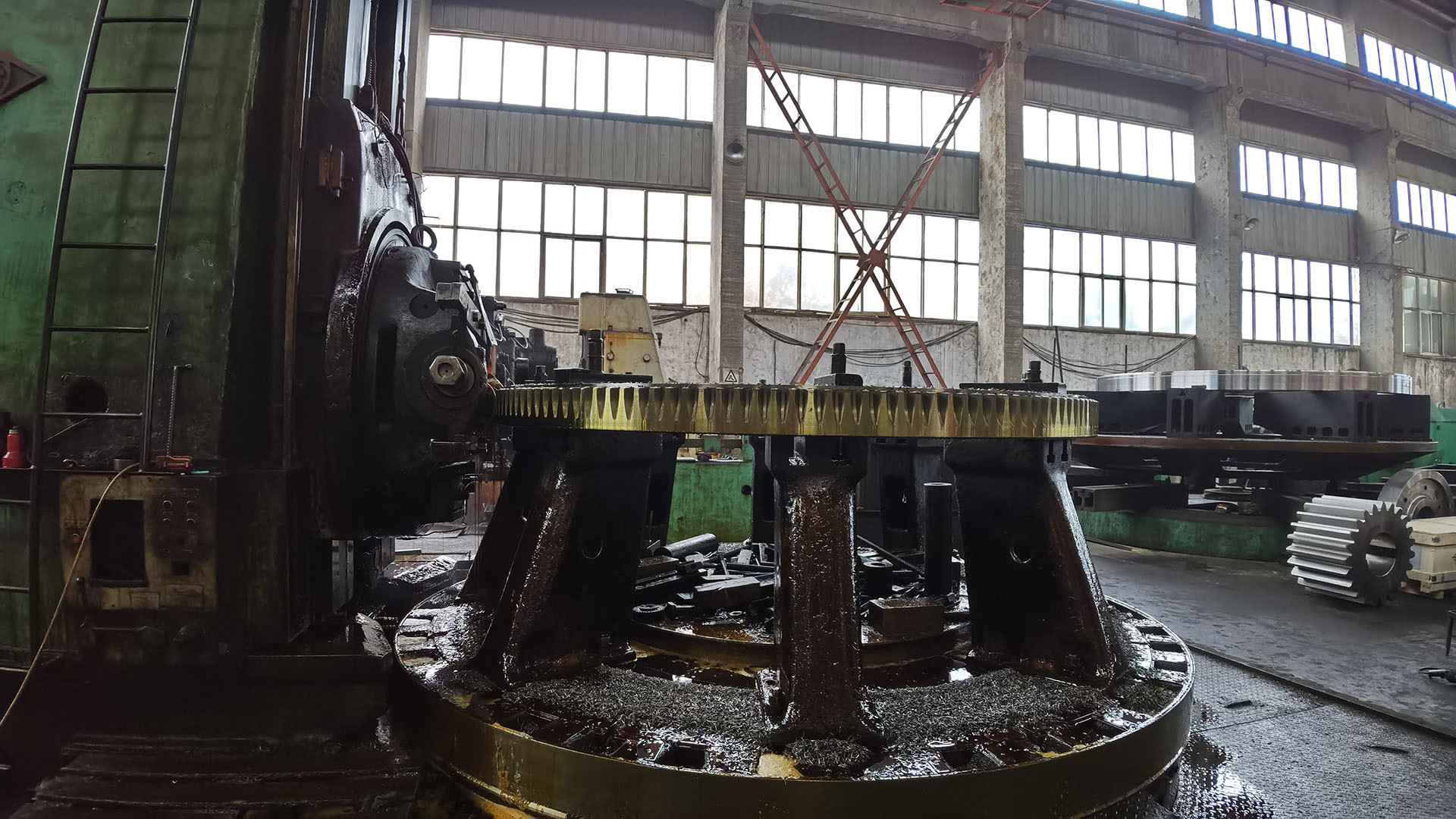

28 Модуль литых стальных венцовых шестерен для горизонтальных мельниц цементной промышленности
1) Описание венцовой шестерни
Традиционные венцовые шестерни обычно состоят из двух-четырех сегментов и собираются вместе для обработки.
Это требует чрезвычайно больших и дорогих машин для производства, обработки и термообработки.
Кроме того, размер составных частей создает недостатки в отношении качества литья и термообработки.
2) Технические данные венцовой шестерни
Диаметр делительной окружности венцовой шестерни до 8 м (большие диаметры доступны после дальнейшего обсуждения)
Максимальная ширина 450 мм
Максимальная скорость по делительной окружности 6 м/с
Модуль венцовой шестерни 20, 25, 30
Рассчитано в соответствии со стандартом ISO 6336 (AGMA по запросу)
| Продукты | Венцовые шестерни |
| Изготовлено на заказ | √ |
| Тип профиля зуба | Цилиндрические шестерни |
| Производство | Фрезерование шестерен/зубофрезерование |
| Шлифование зубьев | √ |
| Модуль (M) | 22 |
| Количество зубьев (Z) | На заказ |
| Угол профиля (α) | 20° |
| Угол наклона зуба | На заказ |
| Класс точности зубьев | ISO 8-9 класс |
| Термообработка | Закалка и отпуск |
| Твердость поверхности | 230-260 HB |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
