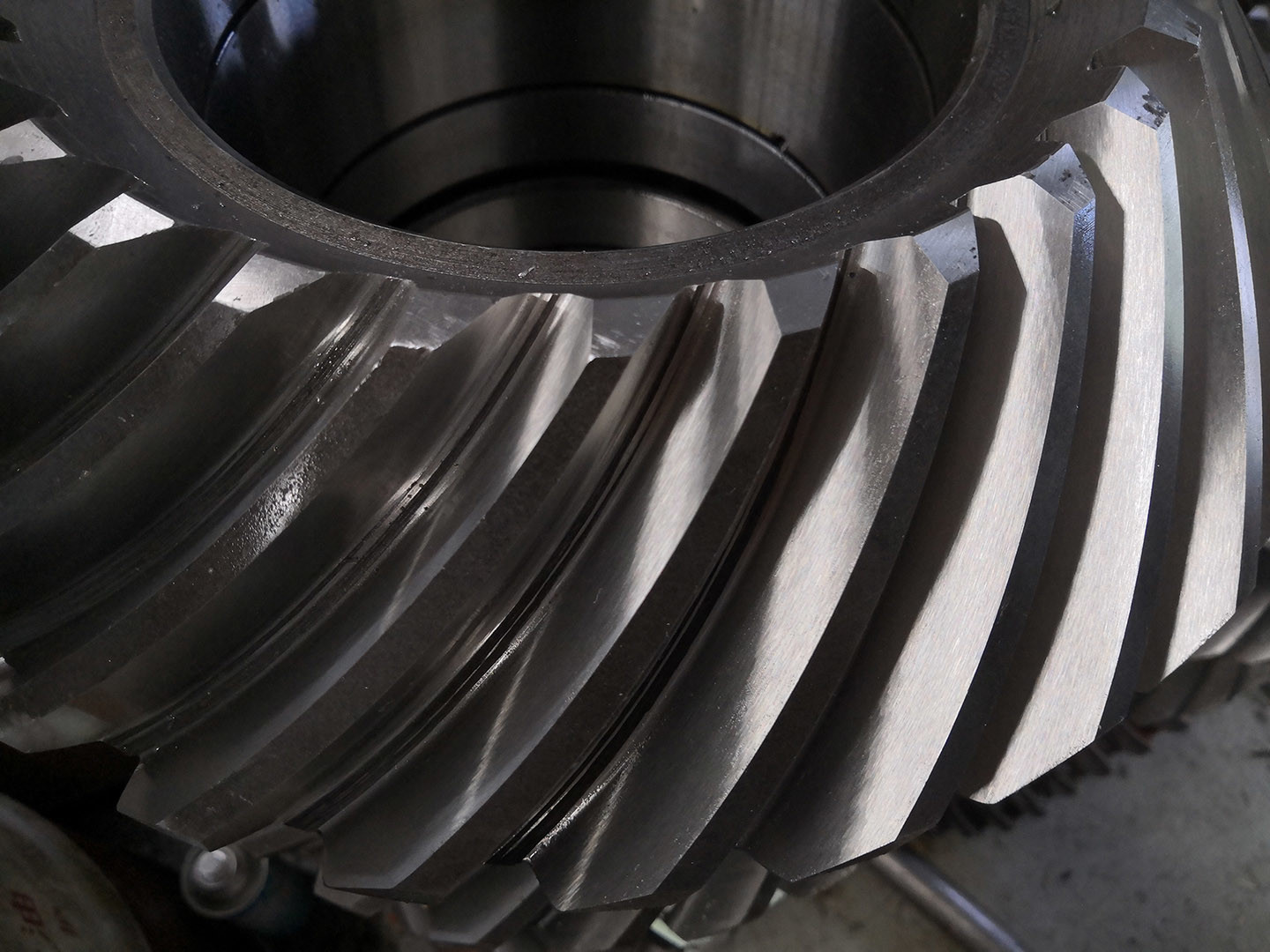

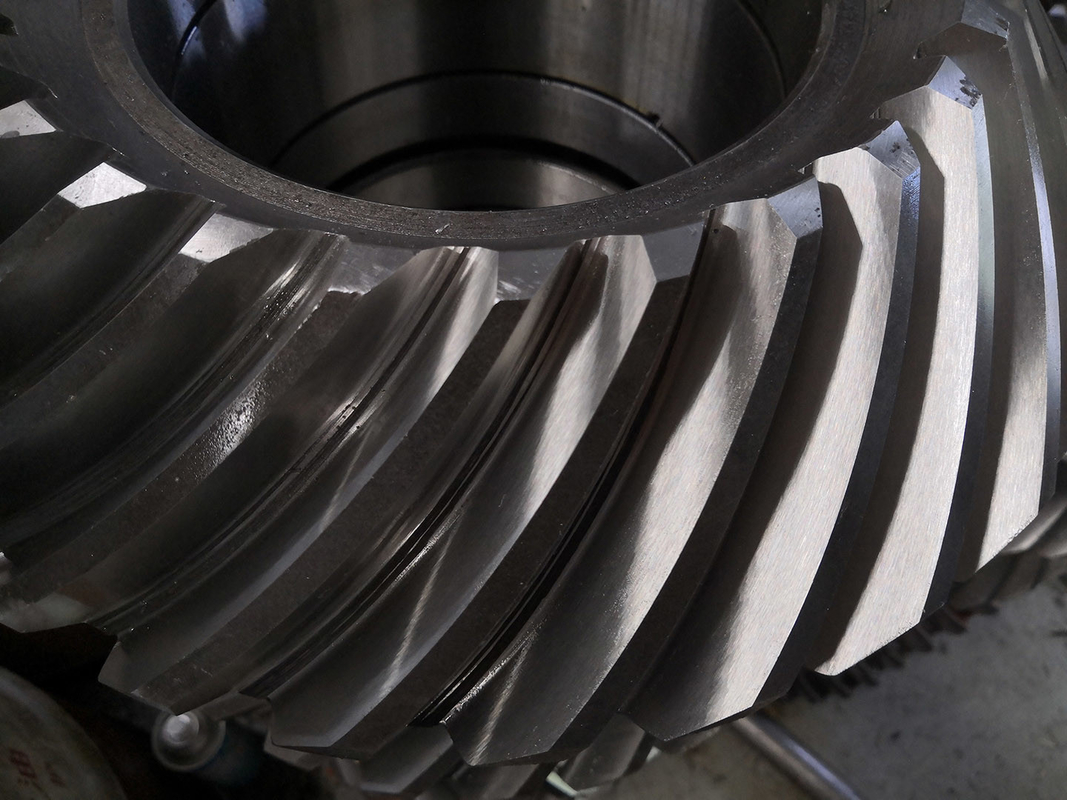

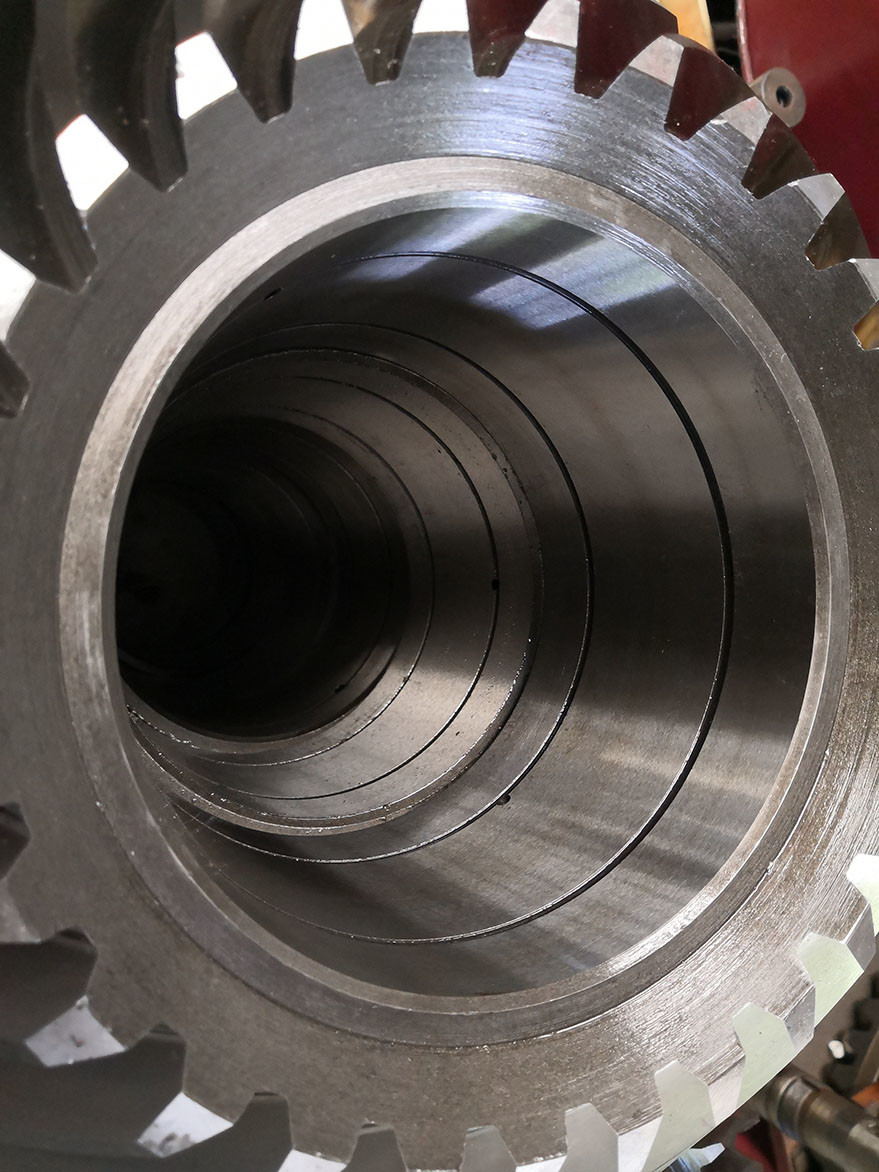

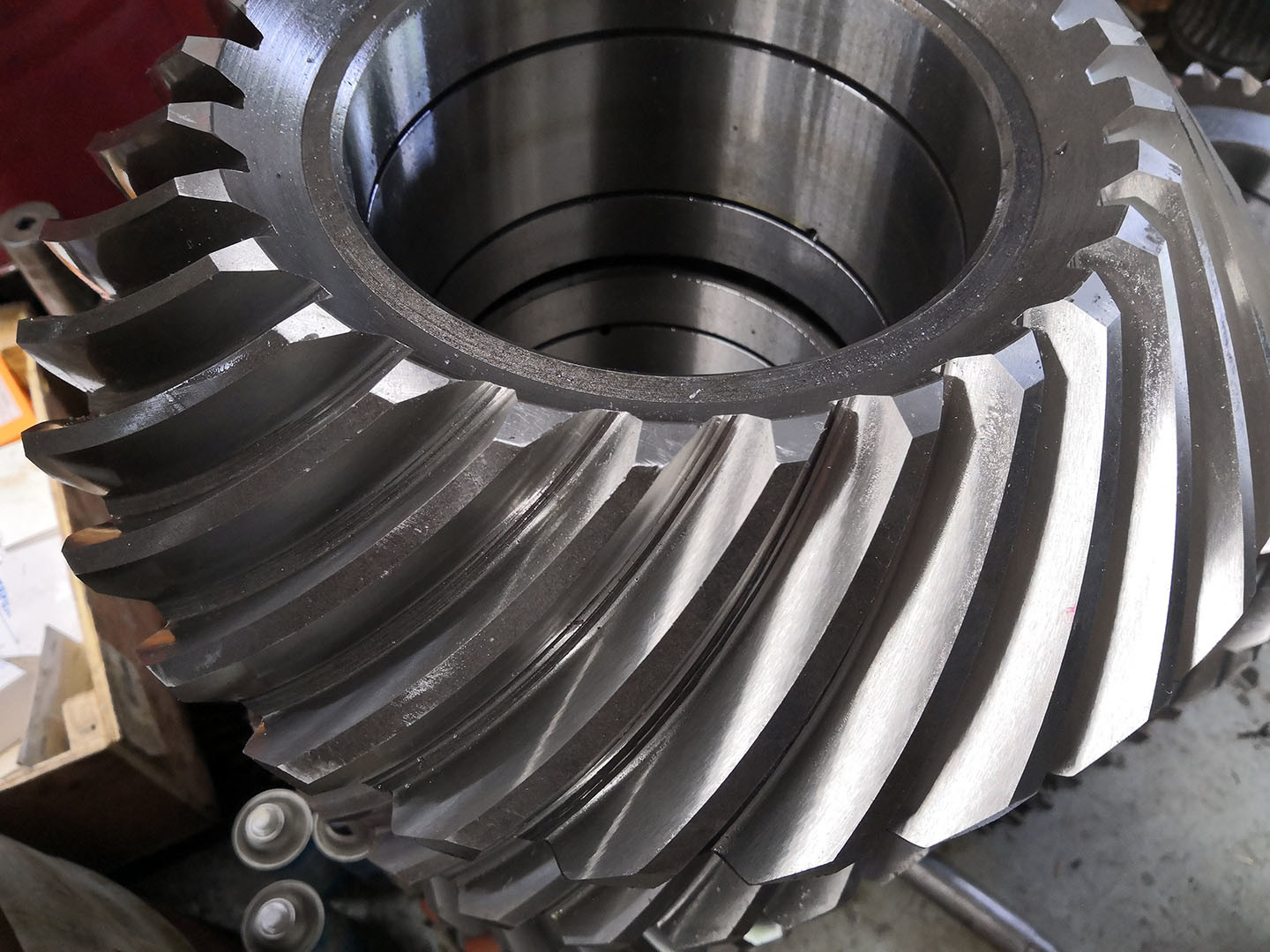

11 зубчатое колесо коробки передач конического зубчатого колеса 20CrMnTi модуля спиральное меля

11 модуль, шлифовка спирально-конических шестерен типа Глисон, трансмиссионные шестерни

1) Применение спирально-конических шестерен вала

Спирально-конические шестерни используются в ситуациях, когда ось вращения вала должна изменить направление.

Примером этого является автомобильный дифференциал, где вращающийся приводной вал поворачивается на 90° для привода колес.

2) Особенности спирально-конической шестерни

Спирально-коническая шестерня имеет зубья, нарезанные в винтовой форме, при этом поверхность шага является конической.

Это приводит к снижению шума и вибрации за счет постепенного зацепления спиральных зубьев, при этом

контакт начинается с одного конца зубца шестерни и постепенно распространяется по всей боковой поверхности зуба.

Типичные передаточные числа составляют от 1:1 до 5:1.

Оси спирально-конической системы находятся в одной плоскости.

Производственное оборудование

Производственный процесс

                   Ковка                                          Механическая обработка                                             Резка

               Термическая обработка                                    Шлифовка                                       Контроль
