| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SB2208241 |
| Количество мин заказа: | 2 набора |
| Цена: | $70/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 62 дня |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 500 наборов/месяц |
| Внешний диаметр: | 535mm | Угол вала: | 90° |
|---|---|---|---|
| Модуль: | 12,5 | Материал: | 20CrNi2MoA |
| Угол тангажа: | 53°32' | Угол корня: | 51°28' |
| Выделить: | Модуль 12,5 90-градусная коническая шестерня,12 |
||

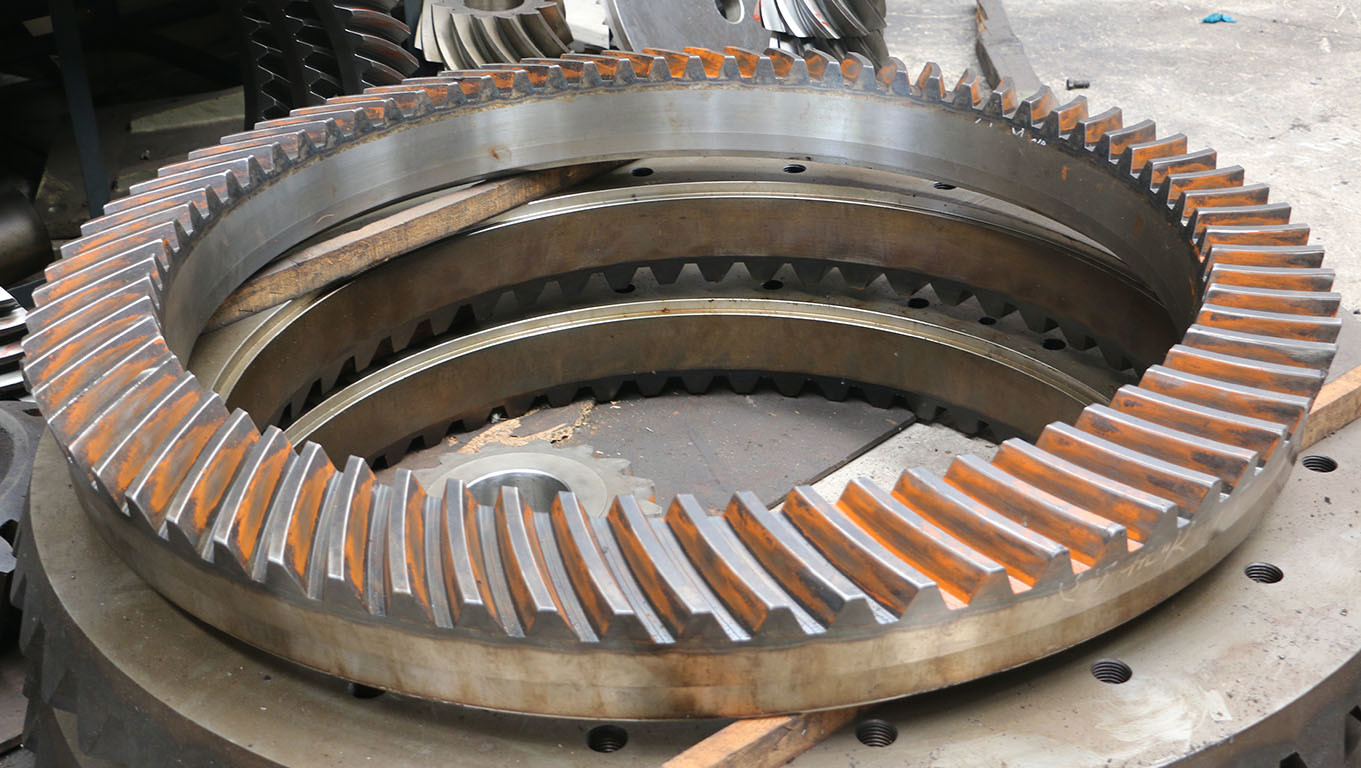

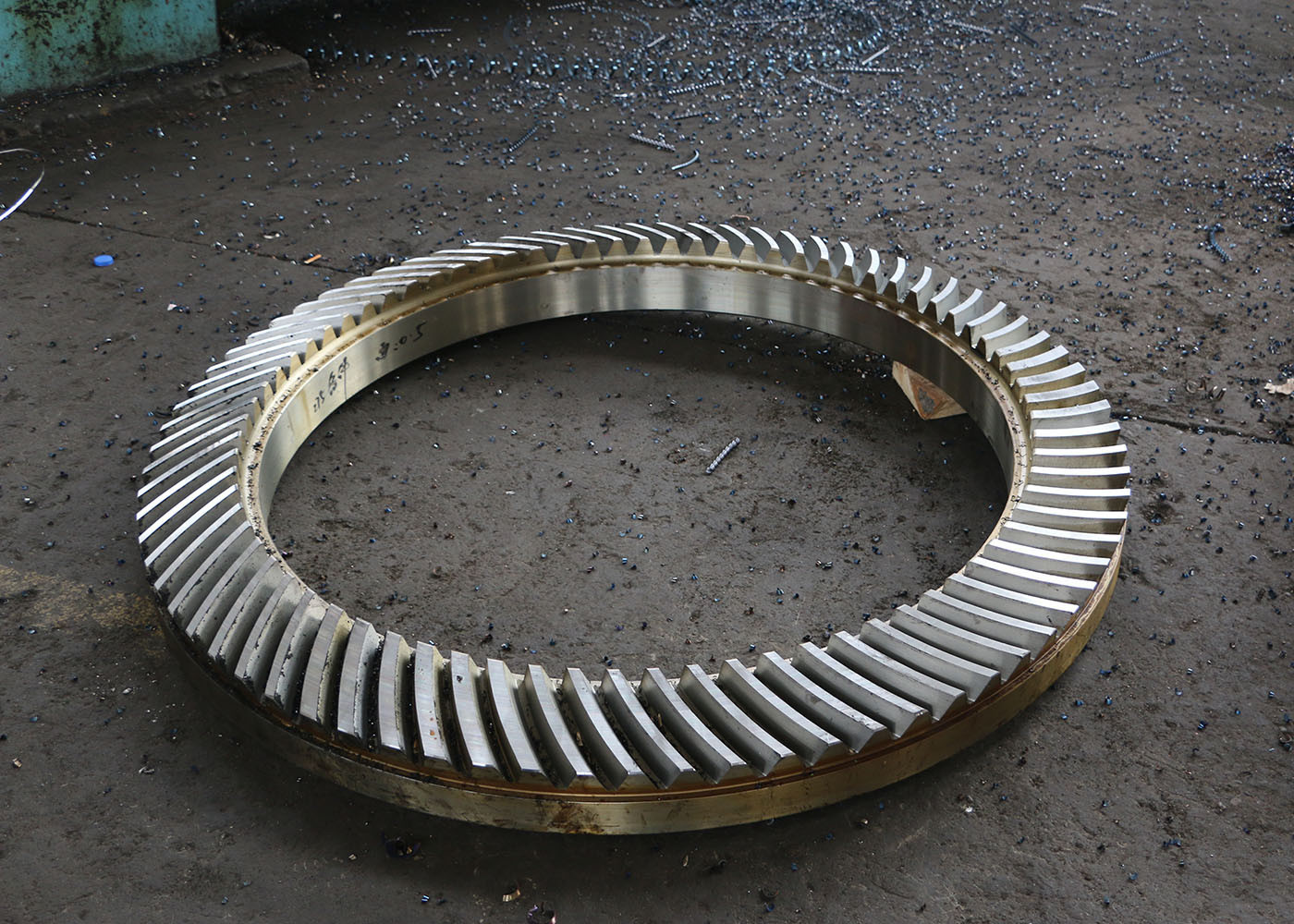

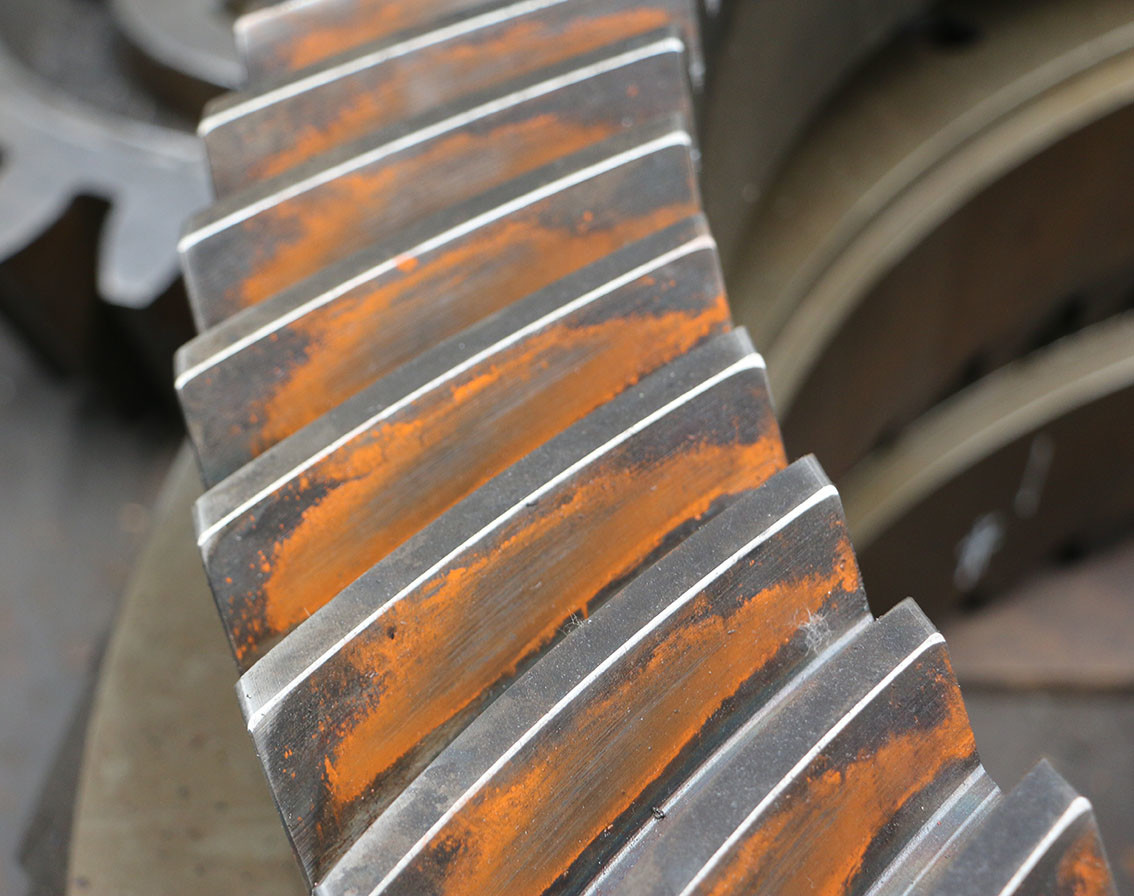

1) Описание спиральных коленчатых редукторов
Спиральные конусовые редукторы - это конусовые редукторы, оси которых пересекаются, часто под углом 90 градусов.
с небольшой кривой вдоль их длины и инвольтом.
Спиральные конусовые редукторы часто используются для передачи энергии по прямому углу.
По сравнению с некоторыми альтернативными решениями,
они могут снизить стоимость владения, обеспечивая более долговечную производительность и минимальную потребность в ремонте
или замены.
| Продукты | Спиральная шахта коленчатого редуктора |
| Сделан по заказу | √ |
| Материал | 20CrNi2MoA |
| Производство зубчатых решеток | Фрезерные и зубные решетки |
| Скребка зубов | √ |
| Модуль (M) | 12.5 |
| Количество зубов (Z) | 58 |
| Угол давления (α) | 20° |
| Угол свинца | 35° |
| Степень точности | ISO 6 класс/ AGMA 11 класс |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
