| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | GS22082501 |
| Количество мин заказа: | 5 частей |
| Цена: | $850.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, D/P, западное соединение, T/T |
| Поставка способности: | 300 частей/месяц |
| материалы: | 18CrNiMo7 | модуль: | 14 |
|---|---|---|---|
| Угол спирали: | 15° | Точность: | Ранг ISO 6 |
| длина: | 2500 мм | Угол давления: | 20° |
| Выделить: | Вал зубчатого колеса коробки передач главного привода,Вал спирального шлиц 14 модулей,Левый вал спирального шлиц руки |
||

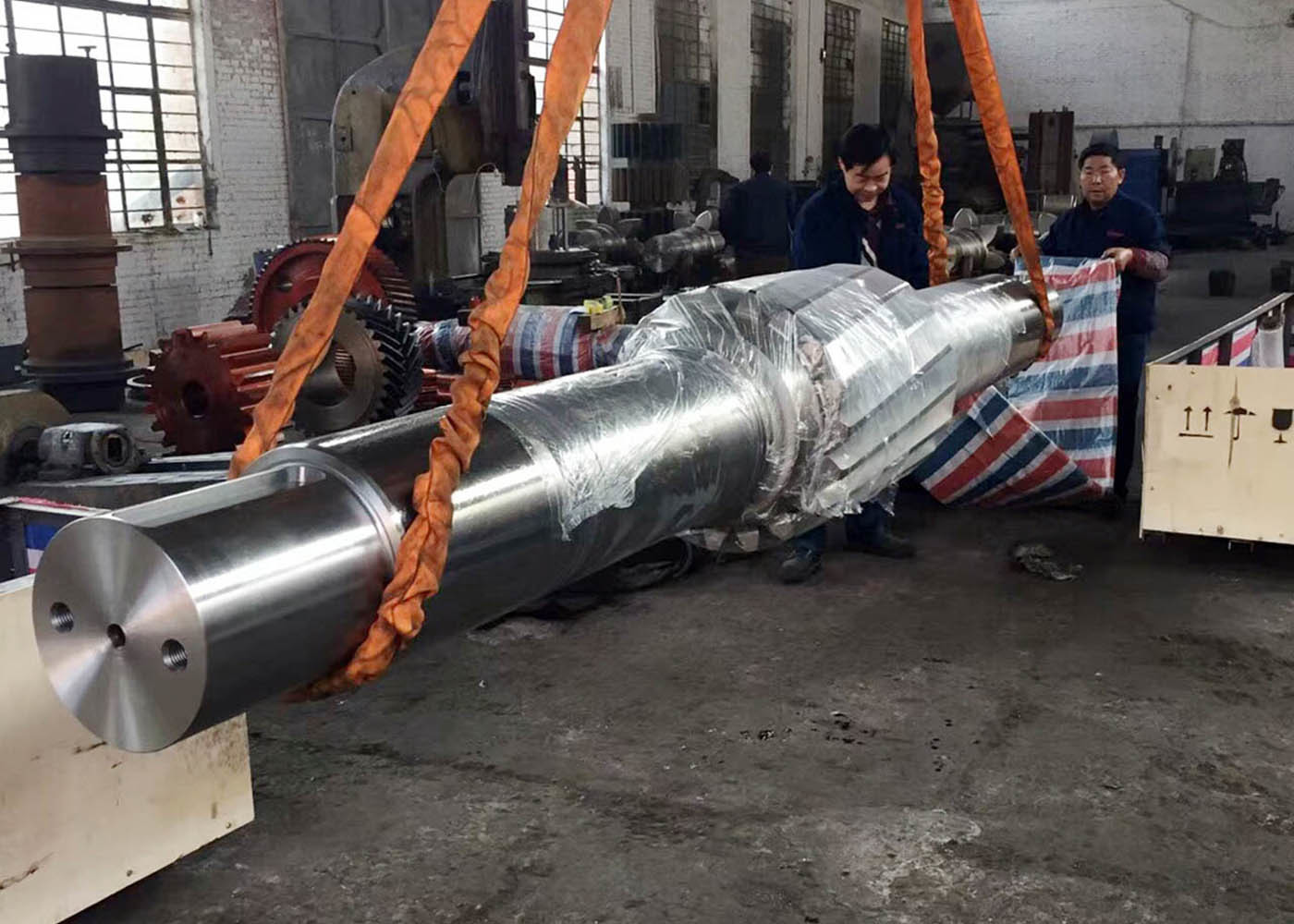

Запчасти для трансмиссии - 14 модуль Левая рука спиральная валь главного привода
1) Описание спиральной валы
Спуровые редукторы, имеющие спиральные зубы, называются спиральными.
Они широко используются в различных отраслях промышленности, таких как
Переключательная передача может выдерживать больше нагрузки, чем спиральная передача, и работать тише.
Спуровые редукторы издают шум из-за внезапного контакта между зубами редуктора во время задействования, но спиральные
редукторы делают плавный контакт с одним краем зуба с другим.
работа с более высокой эффективностью, чем у штурмовиков.
2) Классификация спиральных редукторов
а) параллельные спиральные редукторы (используемые для передачи мощности между параллельными валами)
b) Двойные спиральные редукторы или рысиные редукторы.
в) Перекрестные спиральные или наклонные редукторы (используемые для передачи мощности между непараллельными валами)
| Продукты | Левая спиральная вала |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| ОборудованиеЗубыПроизводство | Смельчение редукторов |
| Скребка зубов | √ |
| Модуль (M) | 14 |
| Количество зубов (Z) | 22 |
| Угол давления (α) | 20° |
| Угол свинца | 22° |
| Степень точности | Степень ISO 6 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
