| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | GS22082801 |
| Количество мин заказа: | 5 частей |
| Цена: | $850.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, D/P, западное соединение, T/T |
| Поставка способности: | 300 частей/месяц |
| Материал: | DIN 17CrNiMo6 | Модуль: | 16 |
|---|---|---|---|
| Угол спирали: | 15° | Уровень качества: | Ранг ISO 6 |
| Ширина: | 200 мм | Addendum Co.: | 1 |
| Выделить: | Вал винтовой линии DIN 17CrNiMo6,Правый вал винтовой линии,Вал зубчатой передачи DIN 17CrNiMo6 |
||

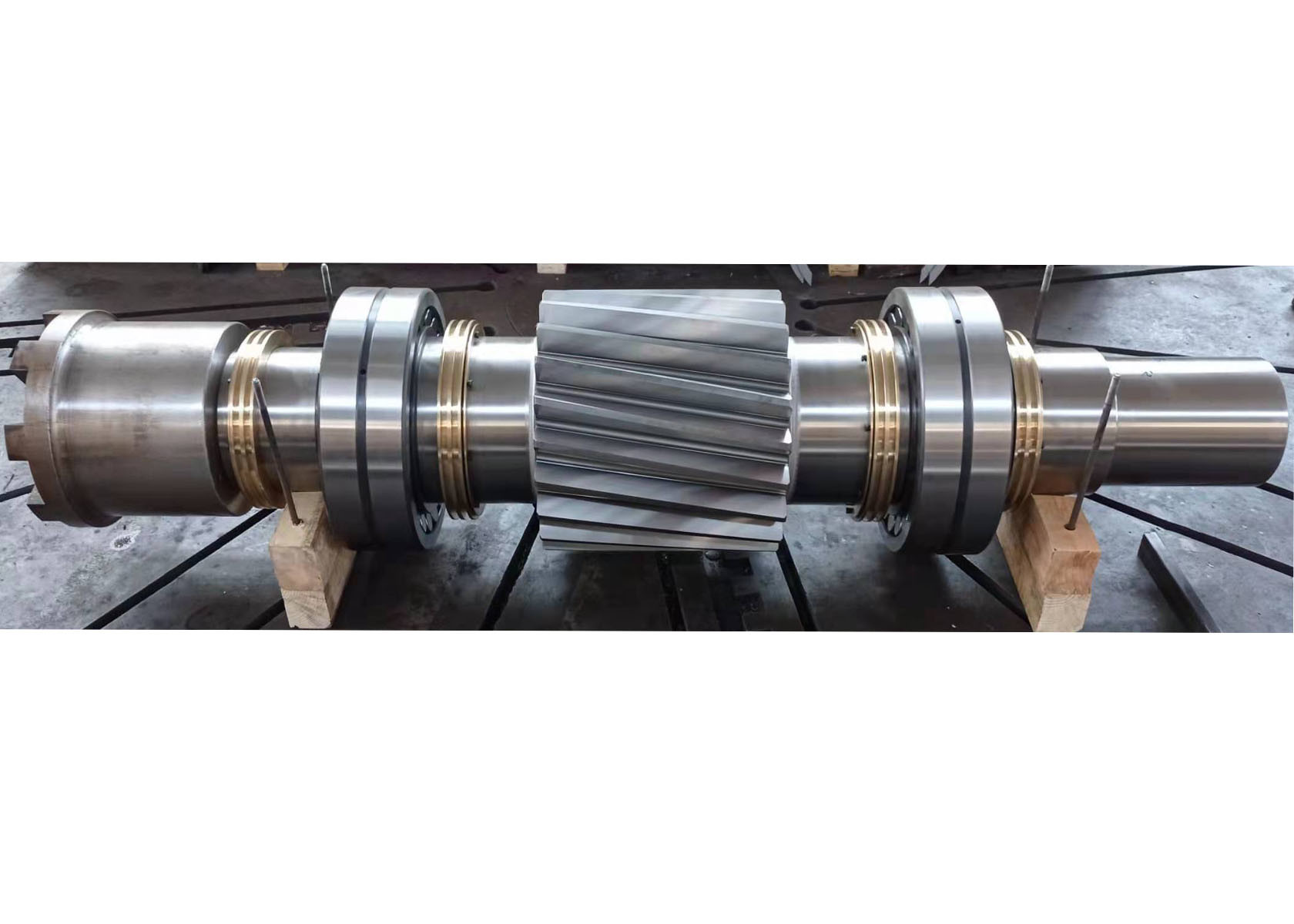

Части трансмиссии правый поворот спирального вала привода вала DIN 17CrNiMo6 ковальной стали
1) Особенности шлака шестеренки
a) Одно спиральное колесо имеет зубы, наклонные в любом направлении (лишь левая спираль или правая спираль).
b) Однослойные спиральные редукторы развивают осевую силу тяги и оказывают такую же на соответствующие подшипники.
Он также развивает радиальную силу.
c) Мощность передачи мощности одношпилятной решетки сравнительно низкая.
d) Из-за тяговой нагрузки высокий угол спирали не может быть использован.
Угол спирали для односпирализованного снаряжения обычно варьируется в пределах 15o ∼ 20o.
е) Односпиральные редукторы подходят для механических приводов или требований к передаче мощности, где каждое применение
обычно требует уникальной конструкции для мощностей, скоростей и конфигурации.
| Продукты | Односпиральная шина передач |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| ОборудованиеЗубыПроизводство | Смельчение редукторов |
| Скребка зубов | √ |
| Модуль (M) | 16 |
| Количество зубов (Z) | 22 |
| Угол давления (α) | 20° |
| Угол свинца | 15° |
| Степень точности | Степень ISO 6 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
