| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | DB22083004 |
| Количество мин заказа: | 1 часть |
| Цена: | $1000/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 75 дней |
| Условия оплаты: | L/C, D/P, T/T, западное соединение |
| Поставка способности: | 100 частей/месяц |
| Материал: | ZG42CrMo | Профиль передачи: | Двойная винтовая зубчатая передача |
|---|---|---|---|
| Тепловая обработка: | Нормализовать | Твердость: | 260-300 HB |
| Производство: | Hobbing шестерни | Качественная ранг: | ISO 8-9 |
| Выделить: | Зубчатые колеса коробки передач ZG42CrMo,Шестерня двойной спирали стали отливки,Шестерня двойной спирали передачи |
||

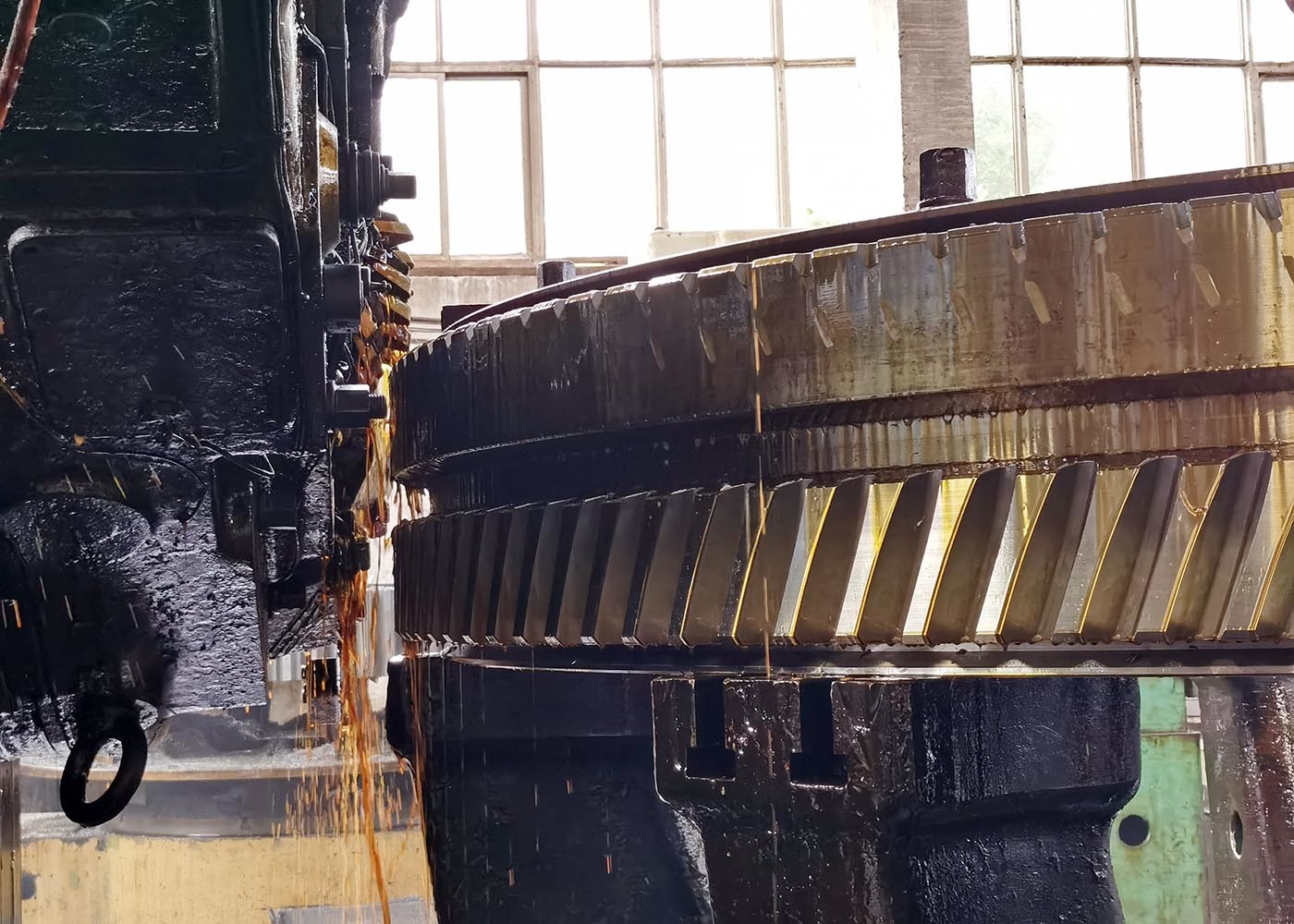

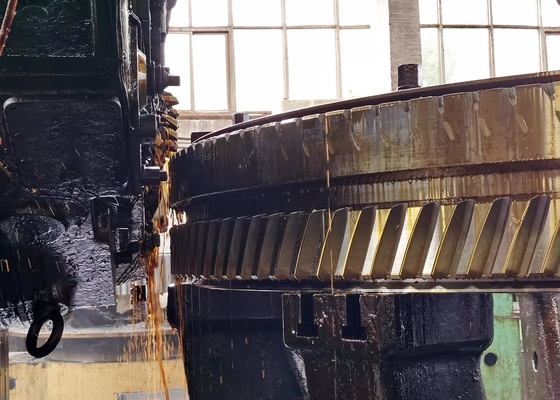

Передатчики редукторов литой стали ZG 42CrMo Двойная спиральная редукторная колеса
1) Descripciones del engranaje de doble hélice (Описание механизма с двойным винтом)
Двойной винтовой механизм: также известный как механизм Herringbone,
Это механизм, соединенный обеими винтами, одной правой и другой
Двойная спираль уравновешивает осевые силы.
2) Характеристики двойных спиральных колес
Характеризуются наличием цилиндрических спиральных зубов.
Окраины спиральных механизмов могут быть параллельными или перекрестными, обычно на 90°.
Чтобы устранить осевой толчок, зубы могут удваиваться.
Свертовидные редукторы имеют осевое разрешение и для противопоставления используется альтернативная двойная спираль.
| Продукты | Двойная спиральная передача |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| Производство | Фрезерные станки |
| Скрежет зубами | √ |
| Модуль (M) | Сделан по заказу |
| Количество зубов (Z) | 152 |
| Угол давления (α) | 20° |
| Угол свинца | 13° |
| Степень точности зубов | Степень ISO 8-9 |
| Тепловая обработка | Сжигание и закаливание |
| Твердость поверхности | 260-300HB |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
