| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | ГБ22112302 |
| Количество мин заказа: | 1 комплект |
| Цена: | $1000/ Set |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | Л/К, Т/Т, западное соединение, Д/П |
| Поставка способности: | 150 наборов/месяц |
| Материал: | 17CrNiMo6/42CrMo | Тип: | Три планетарные шестерни |
|---|---|---|---|
| Профиль зуба: | Цилиндрическое зубчатое колесо и внутреннее зубчатое колесо | твердость: | 58-62 HRc |
| Приложения: | Добыча угля | Цвет: | Желтый |
| Выделить: | Коробка передач редуктора 42CrMo,эпициклическая зубчатая передача редуктора,эпициклическая зубчатая передача с тремя планетарными шестернями |
||

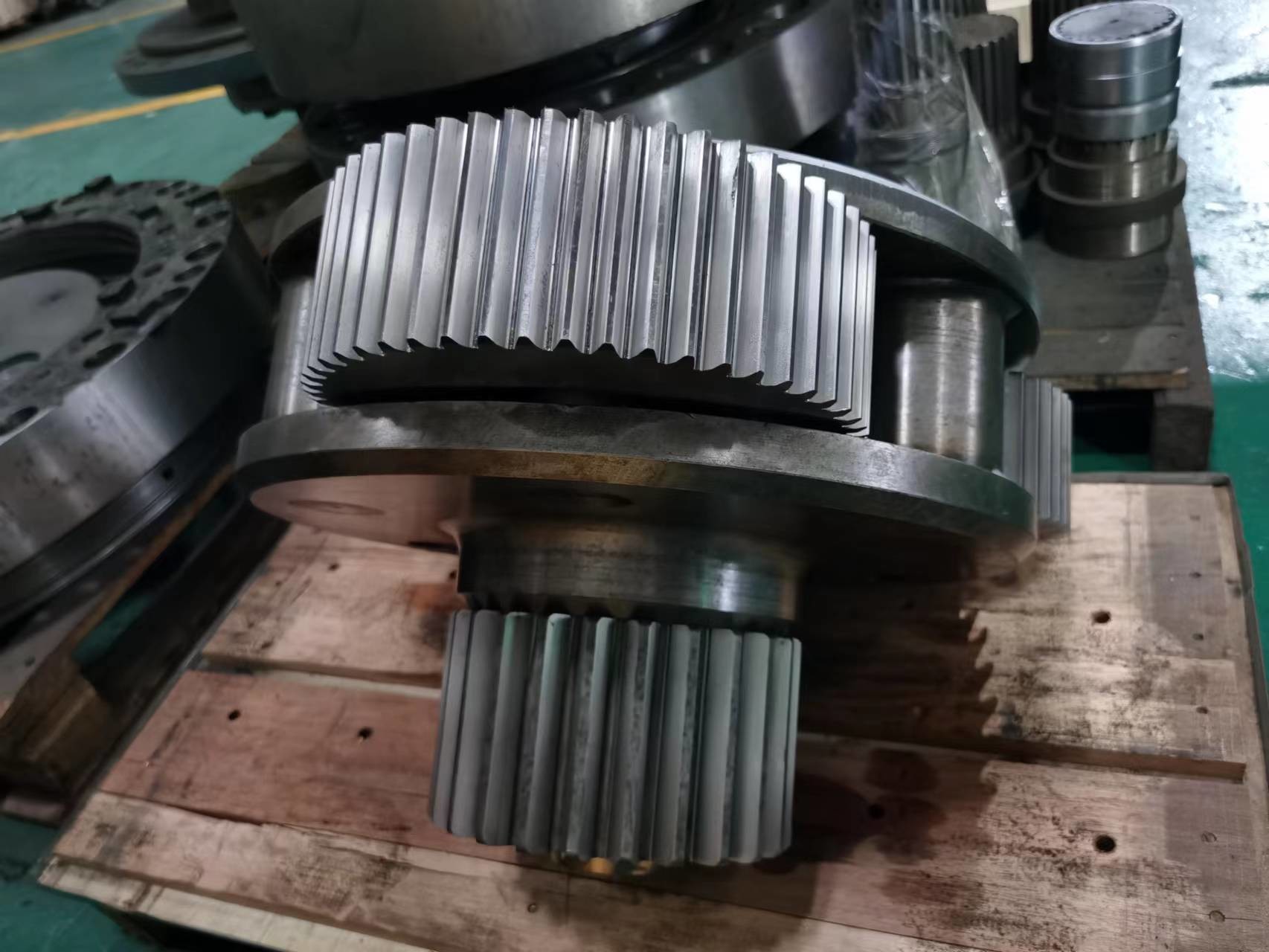

1) Описание эпициклической зубчатой передачи
Эпициклическая или планетарная передача представляет собой зубчатую систему, состоящую из одной или нескольких внешних, или планетарных, шестерен или шестерен, вращающихся вокруг центральной солнечной шестерни или солнечного колеса.
Как правило, планетарные шестерни устанавливаются на подвижном рычаге или держателе, который сам может вращаться относительно солнечной шестерни.
Системы планетарных зубчатых передач также включают использование внешнего зубчатого венца или кольца, которое зацепляется с планетарными шестернями.п
планетарные передачи (или планетарные передачи) обычно классифицируются как простые или составные планетарные передачи.
2) Преимущество планетарной коробки передач
Планетарные зубчатые передачи обеспечивают более высокую удельную мощность по сравнению со стандартными зубчатыми передачами с параллельными осями.
Они обеспечивают уменьшение объема, несколько кинематических комбинаций, чисто крутильные реакции и коаксиальный вал.
К недостаткам относятся высокие нагрузки на подшипники, постоянные требования к смазке, труднодоступность и сложность конструкции.
| Товары | Коробка передач / редуктор |
| Сделанный на заказ | √ |
| Тип профиля шестерни | Винтовая передача/ Двойная винтовая передача |
| Производство зубчатых колес | Зубофрезерная обработка / зубошлифование |
| Зубчатое шлифование | √ |
| Модуль (М) | Обычай |
| Количество зубьев (Z) | Обычай |
| Угол давления (α) | 20°/ 14,5° |
| Угол спирали (β) | Обычай |
| Класс точности зубов | ISO 6-7 класс |
| Термическая обработка | Науглероживание/закалка цемента/азотирование |
| Твердость поверхности | 58-62 HRc |
| СРАВНЕНИЕ МАРОК КОДОВ СТАЛИ | |||||
| КИТАЙ/ГБ | ИСО | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | СК45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | СКМ22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | СКМ440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | СМК22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
