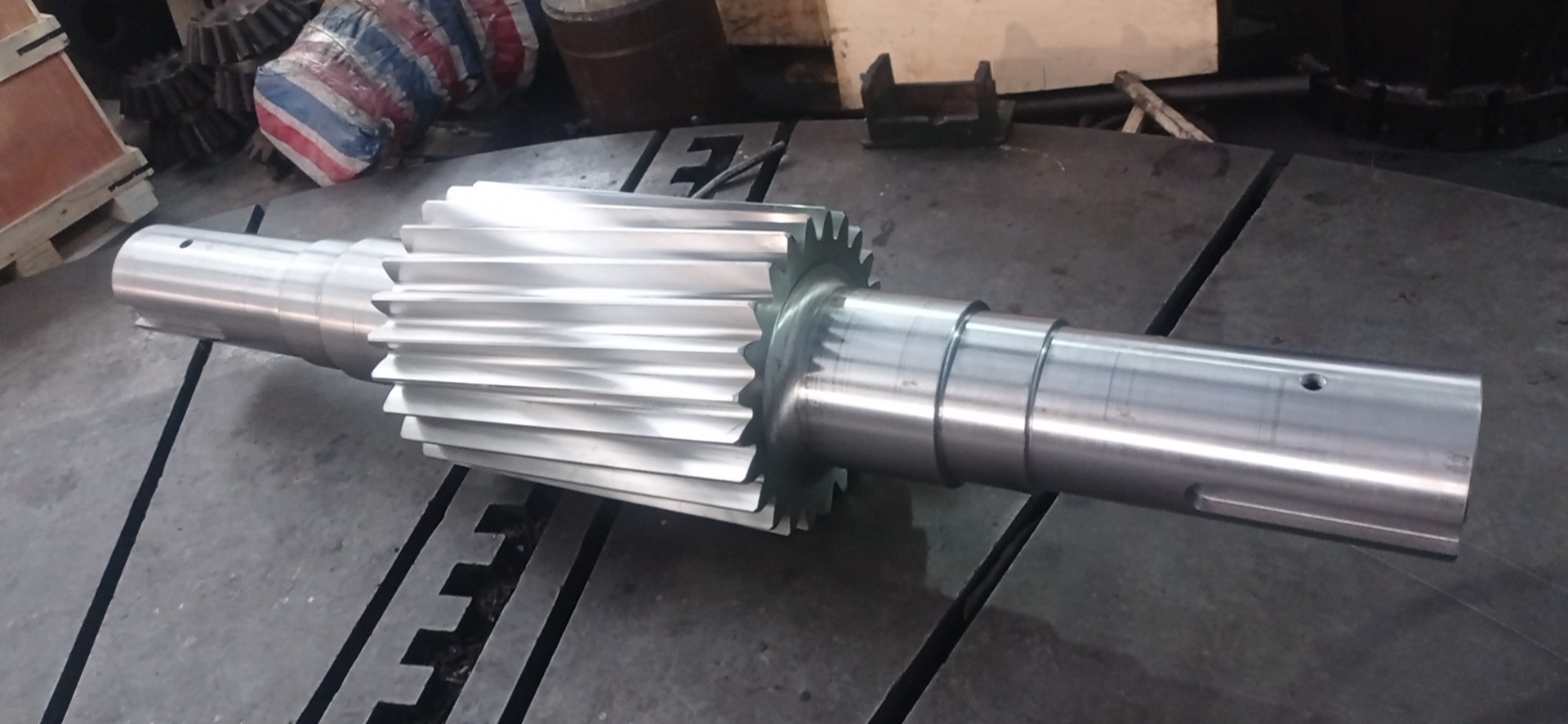

Угол 5° ДП 1,5 24Т вала косозубой шестерни САЭ 4340 стальной левосторонний
  • Угол 5° ДП 1,5 24Т вала косозубой шестерни САЭ 4340 стальной левосторонний
  • Угол 5° ДП 1,5 24Т вала косозубой шестерни САЭ 4340 стальной левосторонний

Угол 5° ДП 1,5 24Т вала косозубой шестерни САЭ 4340 стальной левосторонний

Место происхождения Китай
Фирменное наименование YIZGEAR
Номер модели ГС22112402
Детали продукта
Материал:
40CrNiMoA
Дп:
1.5
Угол спирали:
5°
Зубы шестерни нумеруют:
24
Ширина зубов:
24 "
Давление Agnle:
20 °
Выделить:

Левый вал косозубой шестерни

,

вал трансмиссии SAE 4340

,

вал трансмиссии с углом 24T 5°

Условия оплаты и доставки
Количество мин заказа
2 кусочка
Цена
$1850.0/Piece
Упаковывая детали
Клеть переклейки
Время доставки
60 дней
Условия оплаты
Л/К, Д/П, западное соединение, Т/Т
Поставка способности
300 частей/месяц
Описание продукта

Сталь SAE 4340 DP 1.5 24T Левосторонний конический вал с углом наклона 5°

Коническая шестерня с 24 зубьями

  • Диаметральный шаг: 15
  • Угол давления: 20°
  • Начальный диаметр: 14.667"
  • Количество зубьев: 24
  • Угол наклона: 5°
  • Термообработка: Индукционная закалка. Твердость: 45-50 HRC
  • Шлифовка зубьев. Качество: ISO 6-7 класс
Технические характеристики
Параметр Спецификация
Изготовлено на заказ Доступно
Тип профиля шестерни Цилиндрический
Производственный процесс Зубофрезерование
Шлифовка зубьев Включено
Модуль (M) 16.933
Количество зубьев (Z) 24
Угол давления (α) 20°
Угол наклона 5°
Класс точности ISO 6-7 класс
Термообработка Индукционная закалка
Твердость поверхности 45-50 HRC
Сравнение марок сталей
КИТАЙ/GB ISO ГОСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38ХМ 4140 SCM440 42CrMo4
20CrMnTi   18ХГТ   SMK22
20Cr2Ni4   20Х2Н4А
20CrNiMo 20CrNiMo2 20ХНМ 8720 SNCM220 21NiCrMo2
40CrNiMoA   40ХН2МА/40ХНМА 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20Х2МА 4320 SNCM420
