| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | СБ22112601 |
| Количество мин заказа: | 恭喜, 站点创建成功 .container { width: 60%; margin: 10% auto 0; |
| Цена: | $300/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 62 дня |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | 500 комплектов/месяц |
| Общая длина: | 318 | Угол вала: | 90° |
|---|---|---|---|
| модуль: | 7 | материалы: | SAE 4320 |
| Угол тангажа: | 13°45' | Угол наружного конуса головки конического зубчатого колеса: | 16°56' |
| Выделить: | Стальная спиральная спираль конического вала,SAE 4320,спиральные конические шестерни |
||

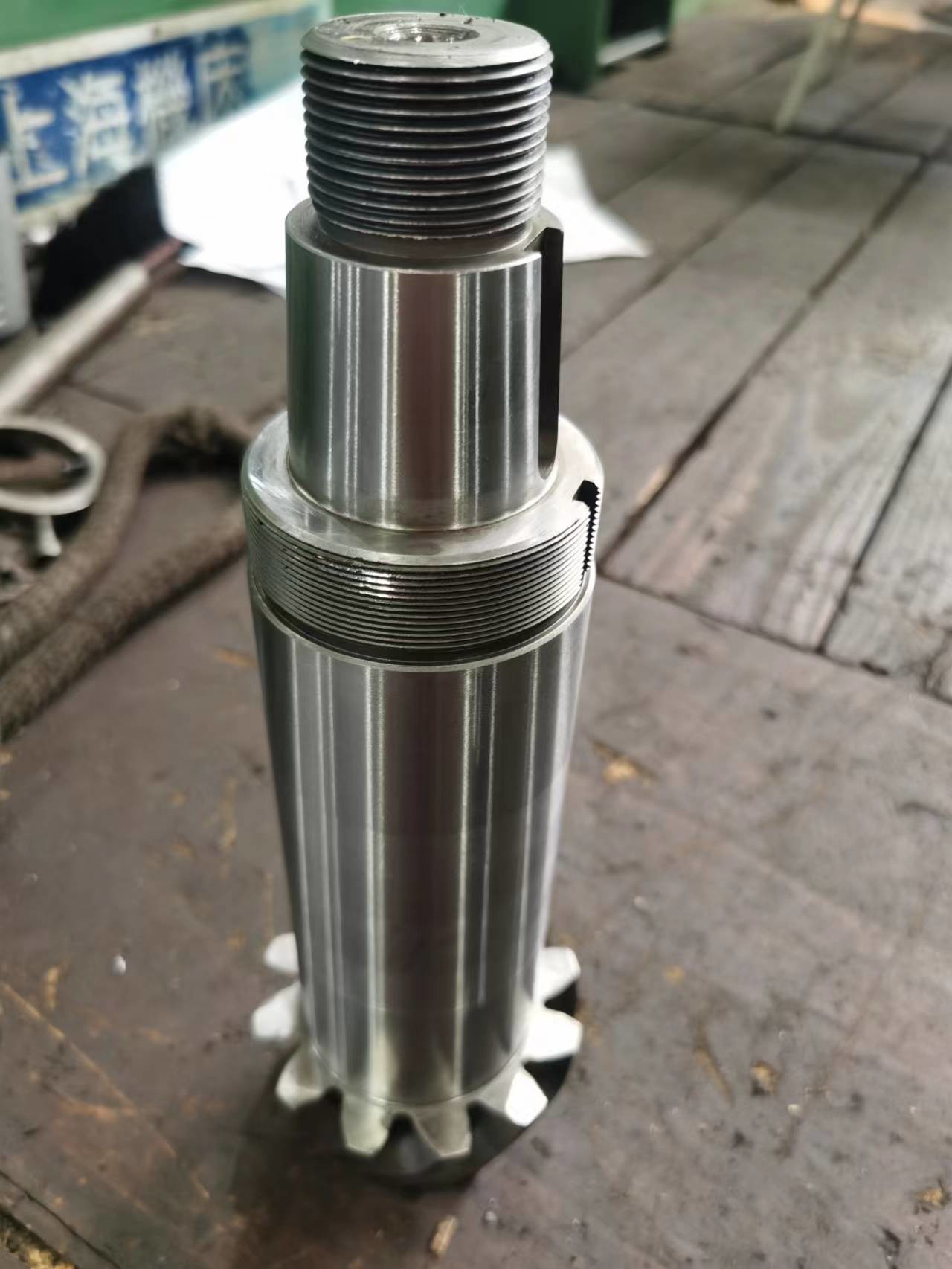

1) Описание вала конической шестерни со спиральными зубьями
Зубьев 12
Mn 7
Угол давления 20°
Угол наклона спирали 35°
2) Изготовление конических шестерен со спиральными зубьями
Высота 13.21
Наружный диаметр 100.54
Диаметр шага 84.00
Термическая обработка цементацией 58-62 HRC
Глубина закаленного слоя 0.8~1,0 мм
Твердость сердцевины 35-42 HRC
Фрезерование шестерен и шлифование шестерен
| Продукты | Вал конической шестерни со спиральными зубьями |
| Изготовлено на заказ | √ |
| Материал | SAE 4320 |
| Изготовление зубьев шестерен | Фрезерование и шлифование зубьев шестерен |
| Шлифование зубьев шестерен | √ |
| Модуль | 7 |
| Количество зубьев (Z) | 12 |
| Угол давления (α) | 20° |
| Угол наклона | 35° |
| Класс точности зубьев | ISO 6 класс / AGMA 11 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
Производственное оборудование
Производственный процесс
Ковка Механическая обработка Резка
Термическая обработка Шлифовка Инспекция
