Вал зубчатого колеса коробки передач
>
|
| Место происхождения | Китай |
| Фирменное наименование | YIZGEAR |
| Номер модели | GS23032502 |

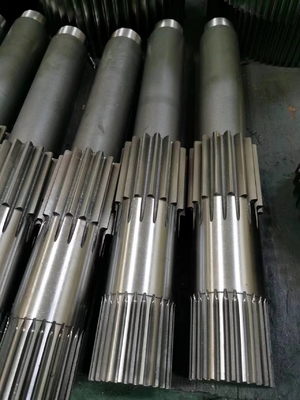

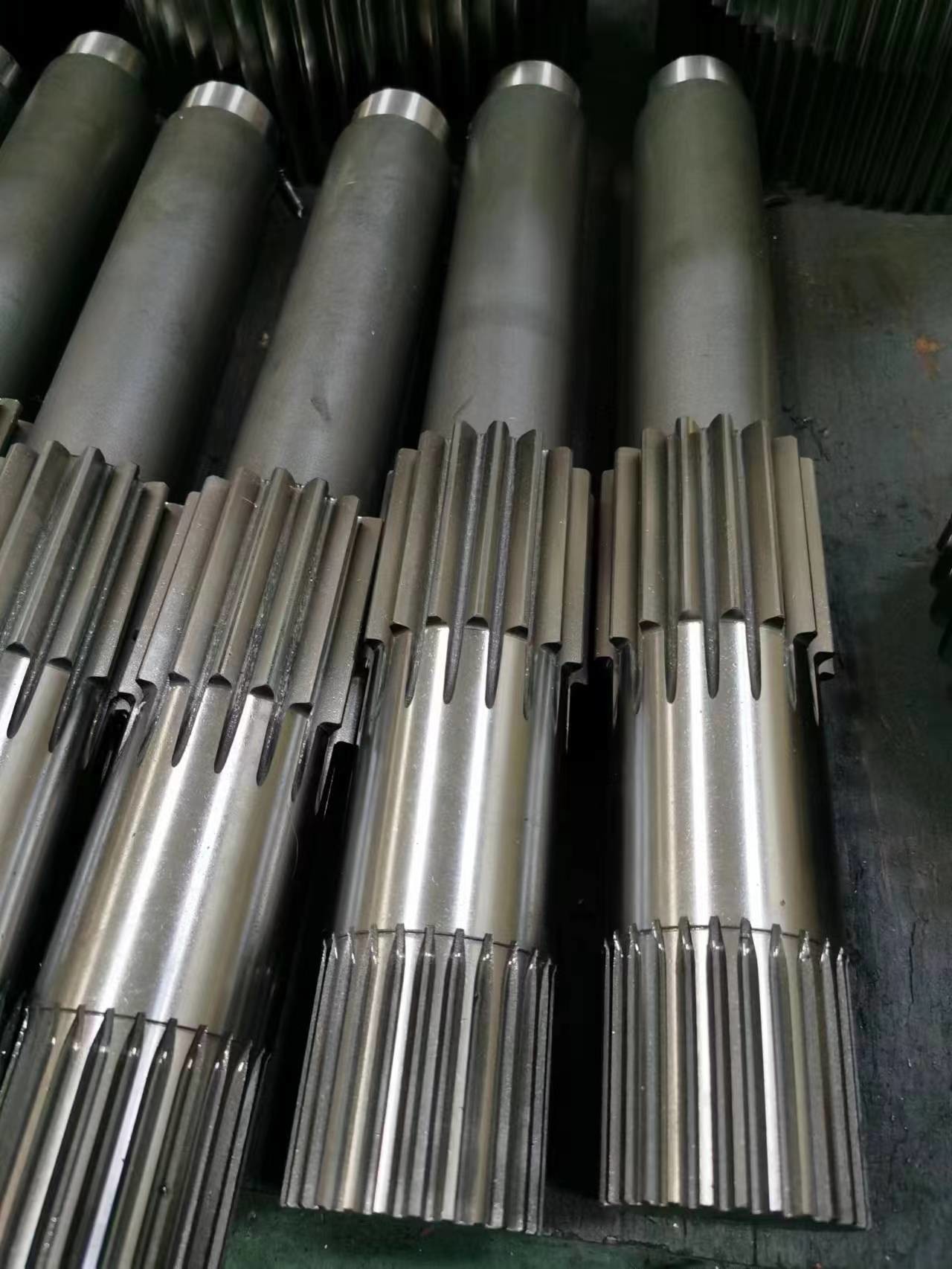

Запасные части трансмиссии - Вал шестерни из легированной стали и шлицевой вал с эвольвентным профилем
1) Модуль 4
2) Угол профиля: 30°
3) Количество зубьев: 25
4) Ширина венца: 30 мм
5) Диаметральный шаг 100.00
Диаметр по штифту 8.0 мм
Измерение по штифтам 112.563~112.508
| Продукция | Вал шестерни / Шлицевой вал |
| Изготовление на заказ | √ |
| Тип профиля шестерни | Цилиндрическая шестерня / Эвольвентный шлиц |
| ШестерняЗубьяПроизводство | Фрезерование шестерен / Нарезание шестерен методом обката / Зубонарезание |
| Шлифование зубьев шестерен | √ |
| Модуль (M) | 4 |
| Количество зубьев (Z) | 25 |
| Угол профиля (α) | 30° |
| Угол наклона | 0° |
| Класс точности | ISO 6-7 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62 HRC |
| СРАВНЕНИЕ МАРКИРОВОК СТАЛЕЙ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
