Трансмиссия двойной спиральной передачи
  • Трансмиссия двойной спиральной передачи
  • Трансмиссия двойной спиральной передачи

Трансмиссия двойной спиральной передачи

Место происхождения Китай
Фирменное наименование YIZGEAR
Номер модели DB23032601
Детали продукта
Тип профиля:
Двойное спиральное снаряжение
Ширина шестерни:
70 мм
Процесс производства:
Передача сантимации
Диаметральный шаг:
1.5
Качественная ранг:
ISO 8-9
Внутренняя дыра:
100 мм
Выделить:

Винтовая зубчатая передача передачи двойная

,

Винтовая зубчатая передача ISO 8 двойная

,

Двойная винтовая зубчатая передача 70mm

Условия оплаты и доставки
Количество мин заказа
1 часть
Цена
$700/ Piece
Упаковывая детали
Клеть переклейки
Время доставки
75 дней
Условия оплаты
L/C, D/P, T/T, западное соединение
Поставка способности
100 частей/месяц
Описание продукта

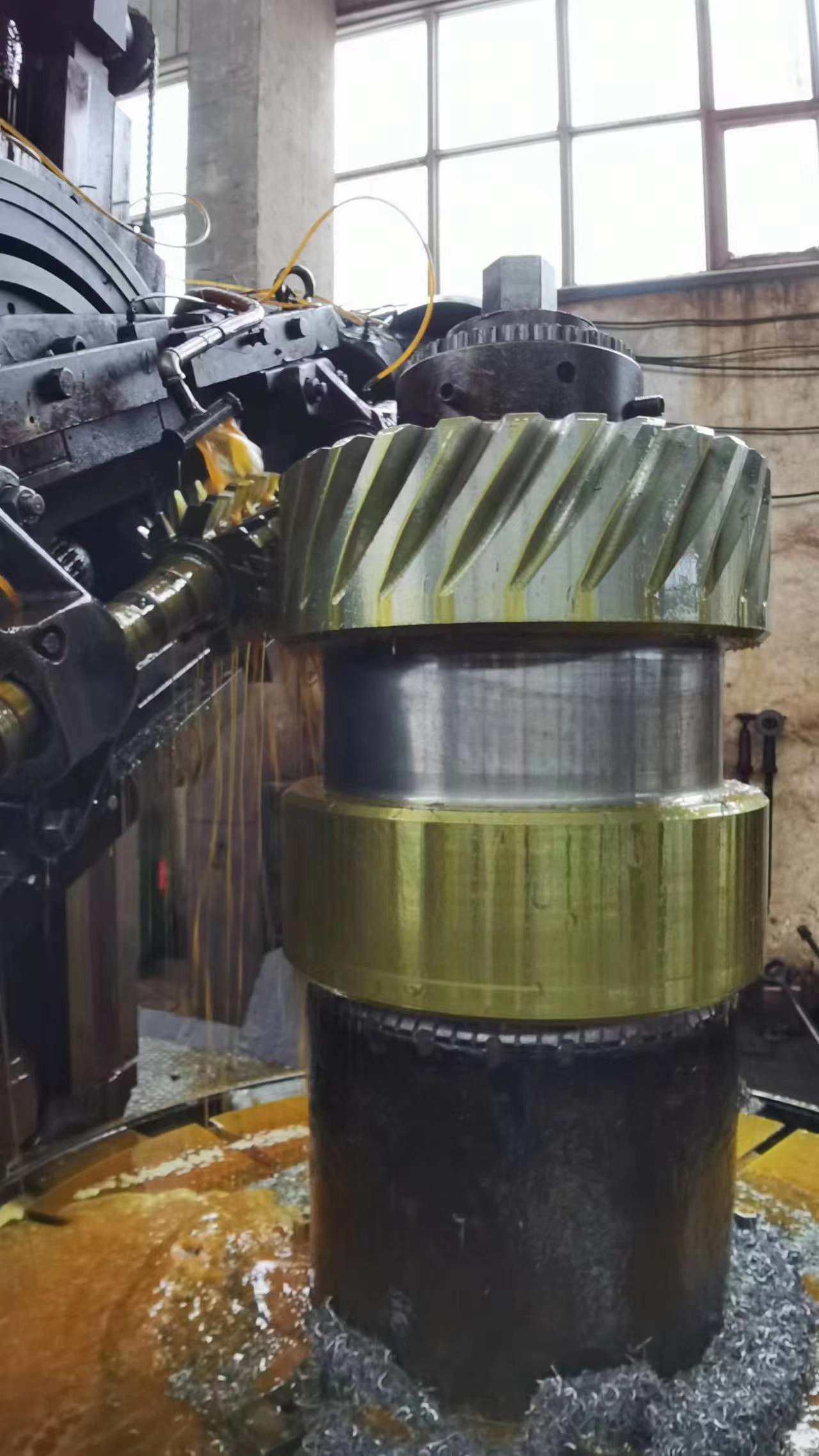

Услуги по нарезанию зубьев двойных косозубых шестерен

Диаметральный питч  1.5

Модуль: 16.933

Угол давления: 20°

Угол наклона зуба: 15°

Материал: 40CrNiMoA (SAE 4340)

Метод производства: Нарезание зубьев

1) Особенности двойной косозубой шестерни

a) Двойная косозубая шестерня может обеспечить более высокую эффективность.

b) Результирующая осевая сила, развиваемая в двойной косозубой шестерне, равна нулю.

c) Двойная косозубая шестерня может передавать большую мощность.

d) Большой угол наклона зуба может быть выгодно использован в двойной косозубой шестерне

Продукты Двойная косозубая шестерня
Изготовление на заказ √
Тип профиля шестерни Цилиндрическая шестерня
Производство Нарезание зубьев
Шлифовка зубьев √
Модуль (M) Изготовление на заказ
Количество зубьев (Z) 35
Угол давления (α) 20°
Угол наклона 22°
Класс точности зубьев ISO 8-9 класс
Термическая обработка Закалка и отпуск
Твердость поверхности 260-300HB



СРАВНЕНИЕ МАРКИ СТАЛИ
КИТАЙ/GB ISO ГОСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 18ХГТ SMK22
20Cr2Ni4 20Х2Н4А
20CrNiMo 20CrNiMo2 20ХНМ 8720 SNCM220 21NiCrMo2
40CrNiMoA 40ХН2МА/
40ХМА		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20Х2МА 4320 SNCM420

Производственное оборудование

Трансмиссия двойной спиральной передачи 0Трансмиссия двойной спиральной передачи 1Трансмиссия двойной спиральной передачи 2

Трансмиссия двойной спиральной передачи 3Трансмиссия двойной спиральной передачи 4Трансмиссия двойной спиральной передачи 5

Производственный процесс

Трансмиссия двойной спиральной передачи 6Трансмиссия двойной спиральной передачи 7Трансмиссия двойной спиральной передачи 8

                                          Резка                                                               Фрезерование

Трансмиссия двойной спиральной передачи 9Трансмиссия двойной спиральной передачи 10Трансмиссия двойной спиральной передачи 11

           Термическая обработка                              Шлифовка                                   Контроль
Трансмиссия двойной спиральной передачи 12
