Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362
  • Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362
  • Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362
Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362

Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362

Место происхождения Китай
Фирменное наименование YIZGEAR
Номер модели SB23051101
Детали продукта
Модуль:
10,9362
Угол давления:
20 °
Угол спирали:
35 °
Ширина лица:
104
Точность:
ISO 6
Спиральная рука:
Левая рука
Зубы шестерни нумеруют:
21
Угол вала:
90 °
Выделить:

Спиральный молоть вала конического зубчатого колеса

,

спиральный вал конического зубчатого колеса 21T

,

Вал конического зубчатого колеса ISO 6 спиральный

Условия оплаты и доставки
Количество мин заказа
2 набора
Цена
$700/Set
Упаковывая детали
клеть переклейки
Время доставки
62 дня
Условия оплаты
T/T, L/C
Поставка способности
500 наборов/месяц
Описание продукта

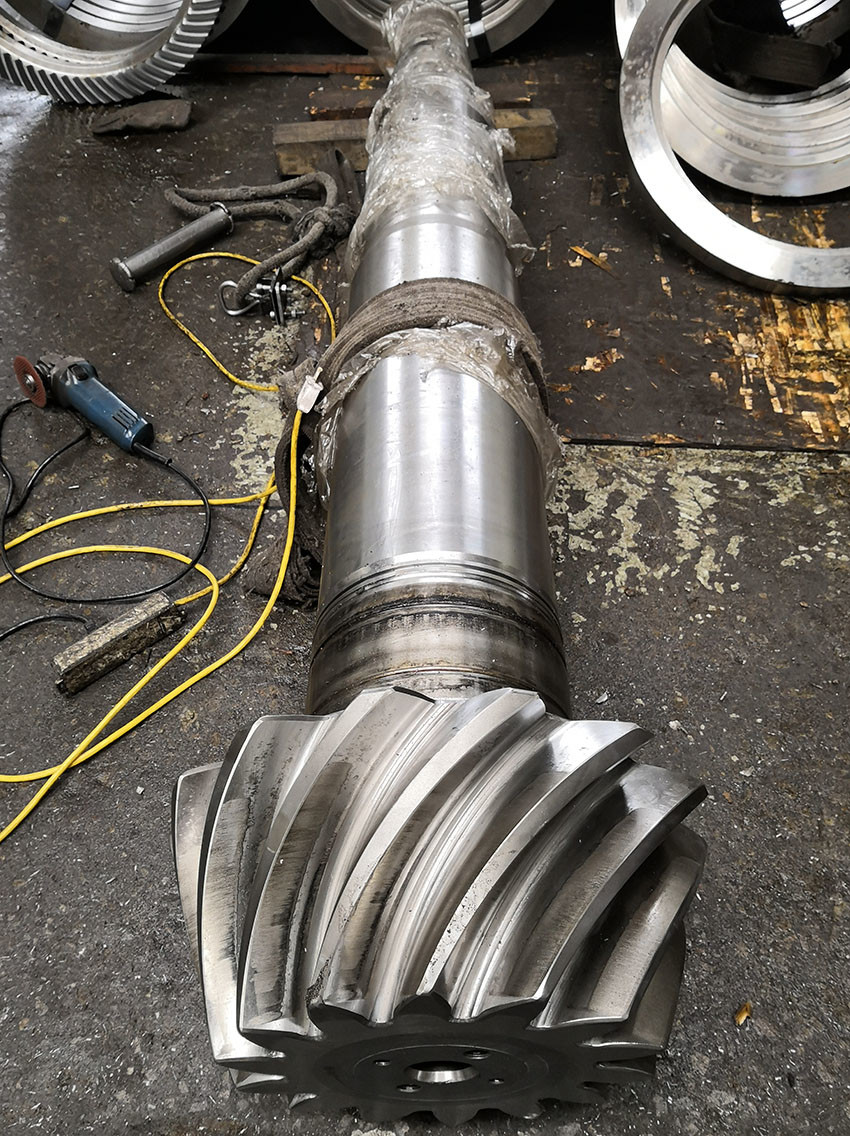

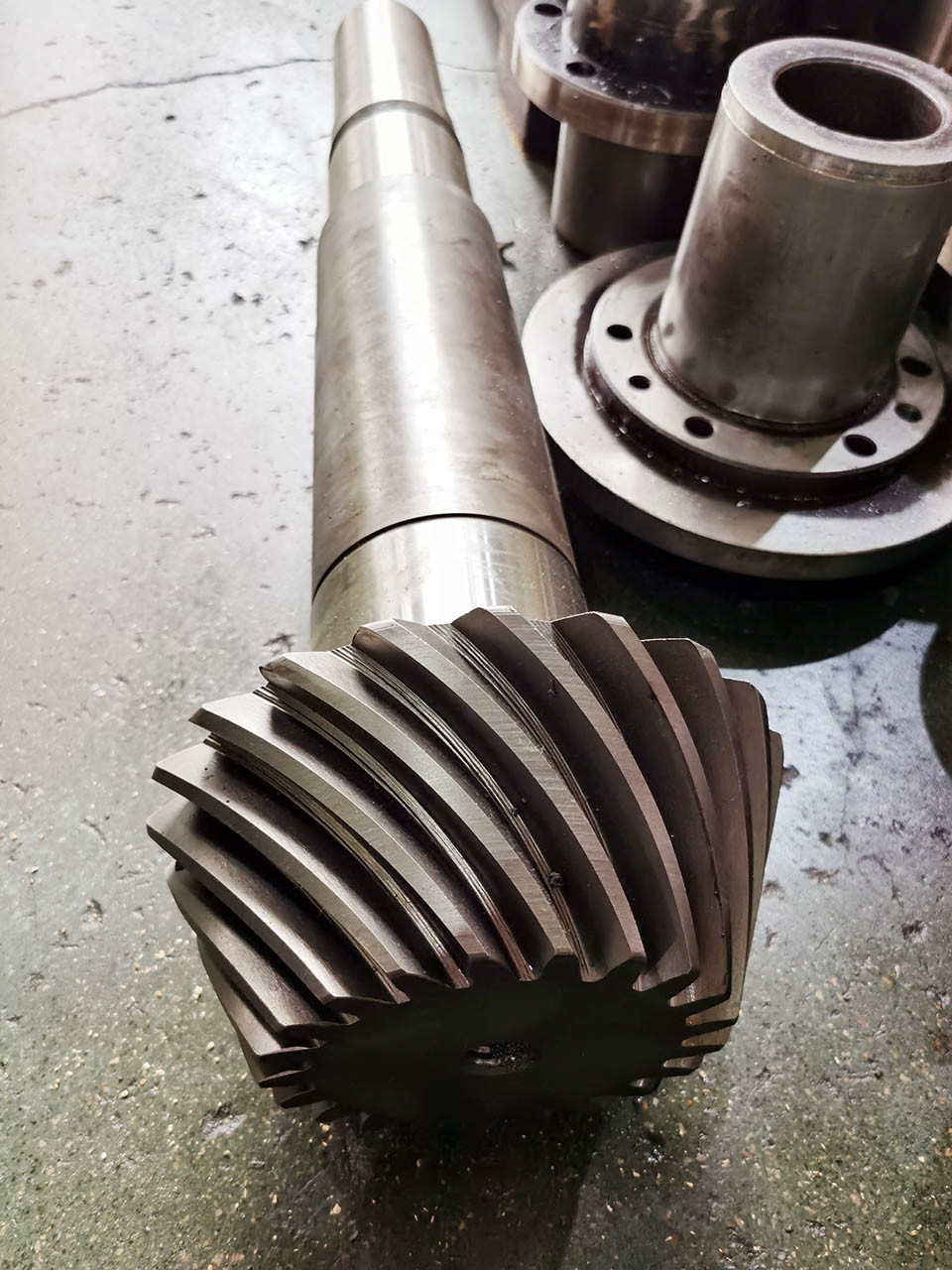

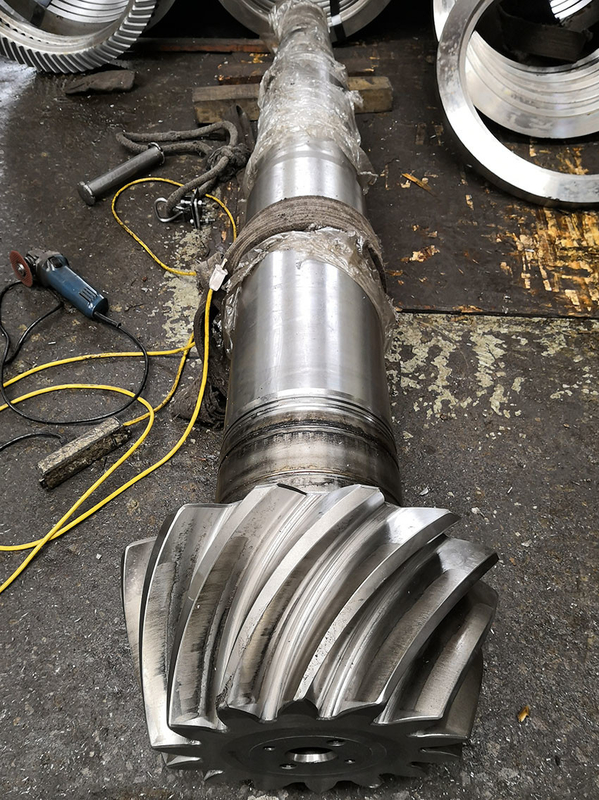

Зубчатое колесо типа Klingelnbeg, шлифовка зубьев конической шестерни с круговым зубом, вал, 10.9362, модуль, 21 зуб

Материал: кованая сталь 18CrNiMo7-6

Средний нормальный модуль: 7.4641

Внешний поперечный модуль: 10.362

Средний угол спирали: 35°

Диаметр делительной окружности: 229.66

Термическая обработка: цементация

Твердость: 58-62 HRC

Шлифовка зубьев

Продукты Коническая шестерня с круговым зубом
Изготовление на заказ √
Материал 18CrNiMo7-6
Изготовление зубьев Шлифовка зубьев
Диаметральный шаг
Модуль 10.9362
Количество зубьев (Z) 21
Угол профиля (α) 20°
Угол наклона зуба (β) 35°
Класс точности зубьев ISO 6 класс
Термическая обработка Цементация
Твердость поверхности 58-62HRC



СРАВНЕНИЕ МАРКИРОВОК СТАЛЕЙ
КИТАЙ/GB ISO ГОСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40Х 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38ХМ 4140 SCM440 42CrMo4
20CrMnTi 18ХГТ SMK22
20Cr2Ni4 20Х2Н4А
20CrNiMo 20CrNiMo2 20ХНМ 8720 SNCM220 21NiCrMo2
40CrNiMoA 40ХН2МА/
40ХНМА		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20Х2МА 4320 SNCM420

Производственное оборудование

Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362 0Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362 1Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362 2

Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362 3Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362 4Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362 5

Производственный процесс

Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362 6Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362 7Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362 8

                   Ковка                                         Обработка                                          Резка

Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362 9Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362 10Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362 11

             Термическая обработка                                   Шлифовка                                         Инспекция

Klingelnbeg меля спиральный ISO 6 модуля 21T вала конического зубчатого колеса 10,9362 12
