| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | GS23051103 |
| Количество мин заказа: | 5 частей |
| Цена: | $35.0/Piece |
| Упаковывая детали: | клеть переклейки |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, D/P, западное соединение, T/T |
| Поставка способности: | 300 частей/месяц |
| материалы: | 20CrMnTi | Уровень качества: | Ранг ISO 6 |
|---|---|---|---|
| Helix angle: | 0 | Тип профиля: | Шестерня шпоры |
| Тепловая обработка: | Обуглероживать | Слой твердости: | 0.5-0.8 mm |
| Выделить: | Меля вал шестерни шпоры,Вал шестерни шпоры 2 модулей меля,Меля вал шестерни шпоры Ra1.6 |
||

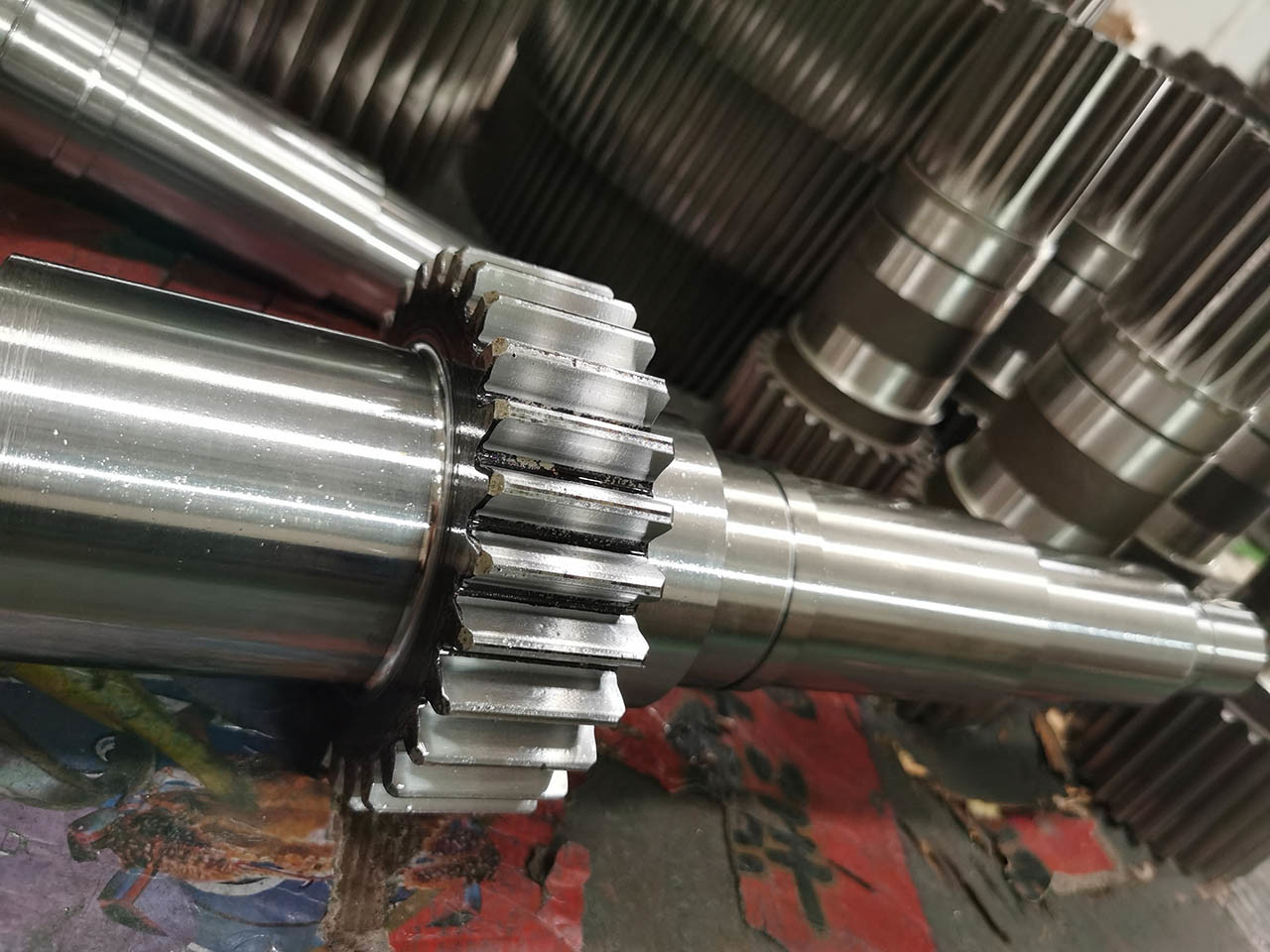

Шлифовка зубчатых колес модуля 2, прямозубой шестерни, вала, шероховатость Ra1.6, ISO 1328, класс 6
Производственный процесс изготовления вала конической шестерни
Срок производства составляет около 50 дней
Изделия изготавливаются на заказ
Шестерни и валы шестерен изготавливаются в соответствии с чертежами или образцами заказчика.
a) Ковка стального материала
Сталь 20CrMnTi
b) Закалка и отпуск материала
Твердость: 220-260HB
c) Черновая токарная обработка
d) Чистовая токарная обработка
e) Зубофрезерование
f) Термическая обработка (цементация)
Твердость: 58-62 HRC
g) Шлифовка зубьев
ISO 6 класс
h) Шлифовка поверхности
i) Инспекция
j) Упаковка
| Продукты | Вал прямозубой шестерни |
| Изготовление на заказ | √ |
| Тип профиля шестерни | Цилиндрическая шестерня |
| ШестерняЗубьяПроизводство | Фрезерование шестерен / Зубофрезерование / Зубонарезание |
| Шлифовка зубьев шестерни | √ |
| Модуль (M) | 2 |
| Количество зубьев (Z) | 15 |
| Угол профиля (α) | 20° |
| Угол наклона | 0° |
| Класс точности | ISO 6-7 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62 HRC |
| СРАВНЕНИЕ МАРКИРОВОК СТАЛЕЙ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
