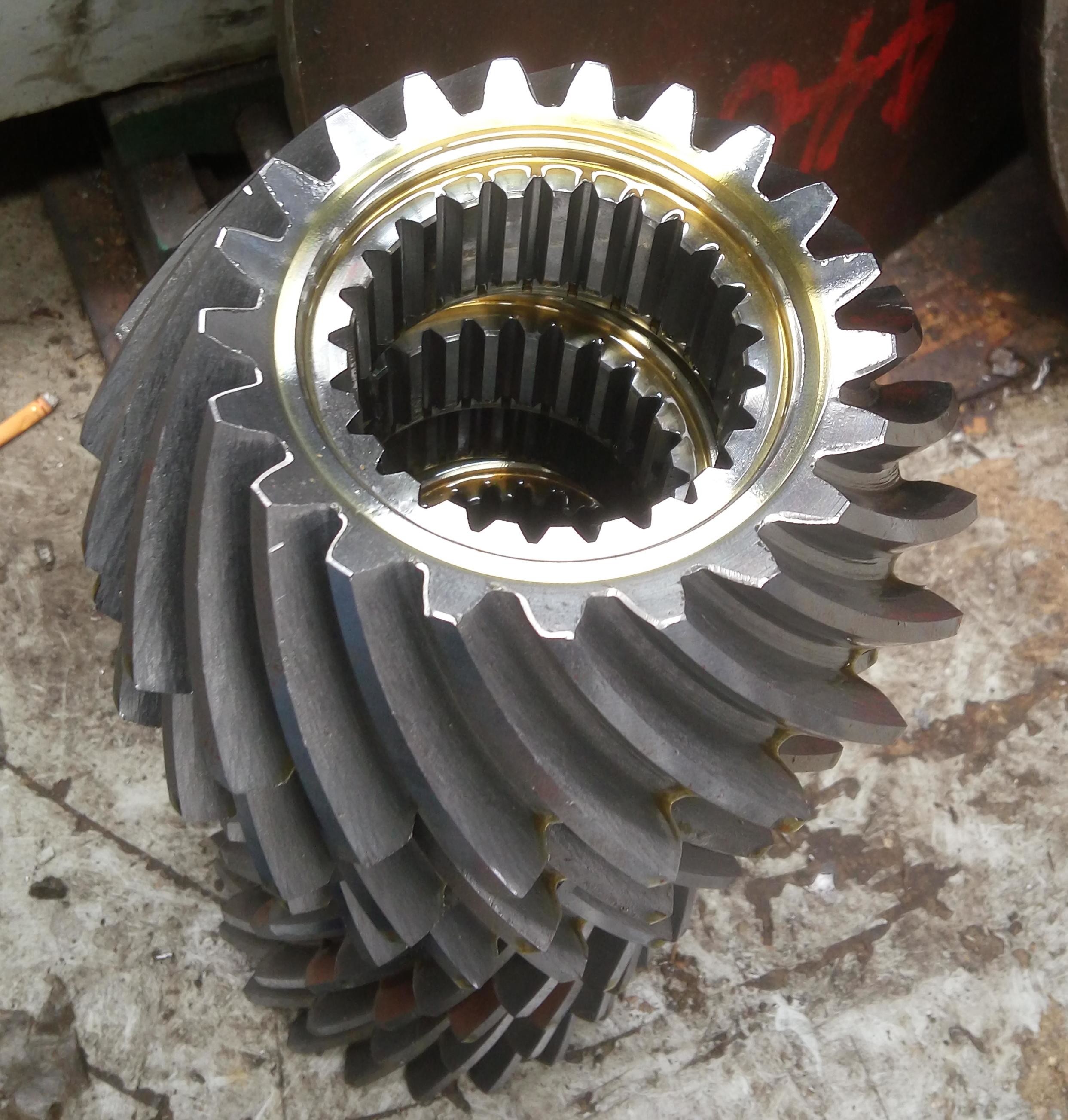

21 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства
  • 21 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства
21 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства

21 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства

Место происхождения Китай
Фирменное наименование YIZGEAR
Детали продукта
Номер зубов:
21
Материал:
20crmnti
Тип профиля:
Глисон
Метод производства:
Шлифование передач
Угол давления:
20 °
Угол спирали:
25 °
Поверхностная твердость:
HRC58-62
Выделить:

21 Зубная спиральная колючая резьба

,

Ограниченное пространственное спиральное бебельное оборудование

,

Внутренние зубы с спиральной спиралью

Условия оплаты и доставки
Количество мин заказа
2 комплекта
Упаковывая детали
Коробки из фанеры
Время доставки
60 дней
Условия оплаты
L/C, T/T
Поставка способности
500 наборов/месяц
Описание продукта
1) Описания спиральной конической передачи с внутренними зубами

Спиральная коническая шестерна с внутренними зубами представляет собой особый тип структуры передачи, с их зубными поверхностями, расположенными на внутренней стороне передачи (то есть внутреннее зубное кольцо), и они сочетаются с внешними шестернями. Эта структура применима к сценариям с ограниченным пространством или специальными макетами передачи.

2) Особенности спиральной конической передачи с внутренними зубами
а) Компактная конструкция: внутренняя конструкция зубов эффективно снижает общий объем системы передачи, особенно подходит для требований узких установленных пространств;
б) высокая грузоподъемность: область контакта сетки спиральных копя большие, и они имеют более сильную ударов по сравнению с прямыми коническими шестернями;
в) гладкая передача: спиральные зубы принимают метод прогрессивного сетки, который может значительно снизить уровень вибрации и шума;
D) Эффективная передача: оптимизированная конструкция профиля зубов может эффективно снизить потери трения, а эффективность передачи может достигать более 95%;
3) Применение спирального копя с внутренними зубами
Типичные сценарии применения включают автомобильные дифференциалы, промышленные редукторы, аэрокосмическое оборудование, роботы и т. Д.
Продукция Спиральные конические шестерни с внутренними зубами
Сделанный на заказ √
Материал 20crmnti
Производство зубов передачи Смешивание зубьев и зубов передач
Зубы передач √
Модуль (м) 16
Количество зубов (z) 21
Угол давления (α) 20 °
Ведущий угол 25 °
Точность ISO 6 класс/ Agma 11Grade
Термическая обработка Карбинизирует
Поверхностная твердость 58-62HRC



Сравнение сортов стальных кодов
Китай/ГБ Iso Gât Астм Джис Дин
45 C45E4 45 1045 S45C CK45
40cr 41CR4 40x 5140 SCR440 41CR4
20crmo 18crmo4 20 мл 4118 SCM22 25crmo4
42crmo 42crmo4 38xm 4140 SCM440 42crmo4
20crmnti 　 18xgt 　 SMK22 　
20cr2ni4 　 20x2h4a 　 　 　
20crnimo 20crnimo2 20xhm 8720 SNCM220 21nicrmo2
40crnimoa 　 40xh2ma/
40xhma		 4340 SNCM439 40nicrmo6/
36nicrmo4
20crni2mo 20nicrmo7 20xh2ma 4320 SNCM420 　

Производственное оборудование

21 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства 021 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства 121 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства 2

21 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства 321 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства 421 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства 5

Производственный процесс

21 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства 621 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства 721 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства 8

Формирование обработки резки

21 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства 921 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства 1021 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства 11

Осмотр измельчения термообработки

21 Зубная спиральная колючая шестерня с внутренними зубами для ограниченного пространства 12
