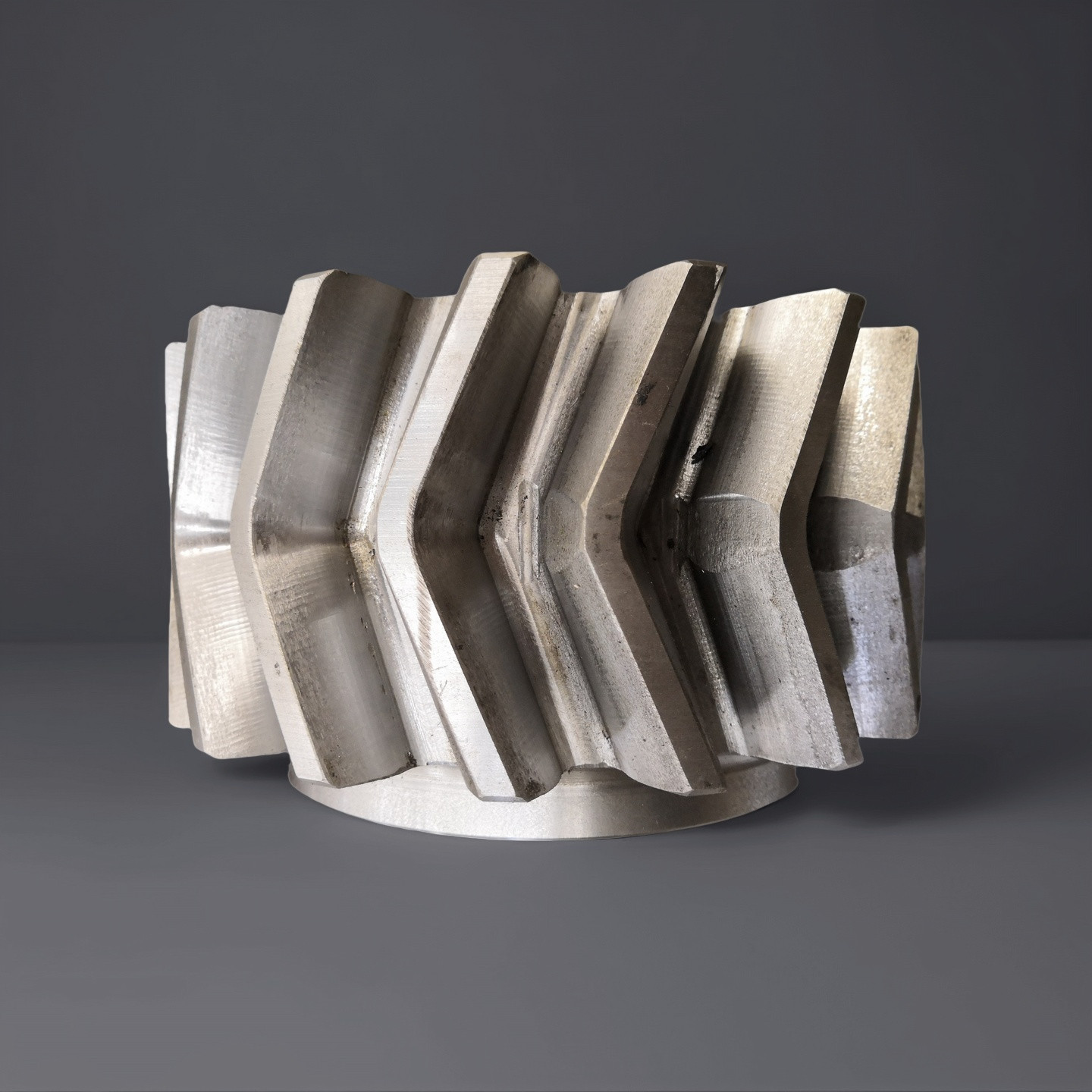

1)Описание шевронной шестерни
Шевронная шестерня - это особый тип шестерни, который объединяет две винтовые шестерни с равными углами наклона винтовой линии
и противоположными направлениями вращения в одну. Ее профиль зуба имеет форму символа "человек".
Она передает мощность через переплетенные винтовые зубья и устраняет осевые силы.
2)Особенности шевронной шестерни
Она обладает характеристикой непрерывного зацепления, что приводит к высокой степени перекрытия во время передачи;
симметричные винтовые зубья с обеих сторон компенсируют осевые силы, обеспечивая высокую эксплуатационную стабильность;
и в процессе передачи наблюдается небольшая вибрация и шум.
3)Преимущества шевронной шестерни
По сравнению с прямозубыми шестернями, передача шевронной шестерни более стабильна и имеет более высокую грузоподъемность;
по сравнению с обычными винтовыми шестернями, она может эффективно решить проблему осевой силы и продлить срок службы оборудования;
эффективность передачи высока, достигая более 98%.
4)Применение шевронной шестерни
Она обычно используется в системах передачи высокой мощности и высокой скорости, таких как силовые установки кораблей,
передаточные устройства больших промышленных паровых турбин, а также крупное механическое оборудование в горнодобывающей
и металлургической промышленности, для обеспечения эффективной и стабильной передачи мощности.
| Продукты |
Шевронная шестерня |
| Изготовление на заказ |
√ |
| Тип профиля шестерни |
Цилиндрическая шестерня |
| Изготовление зубьев шестерни |
Фрезерование зубьев |
| Шлифование зубьев |
√ |
| Модуль (M) |
12 |
| Количество зубьев (Z) |
На заказ |
| Угол профиля (α) |
20° |
| Угол наклона винтовой линии (β) |
На заказ |
| Класс точности зубьев |
ISO 8-9 класс |
| Термическая обработка |
Закалка и отпуск |
| Твердость поверхности |
230-260 HB |
| СРАВНЕНИЕ МАРКИ СТАЛИ |
| КИТАЙ/GB |
ISO |
ГОСТ |
ASTM |
JIS |
DIN |
| 45 |
C45E4 |
45 |
1045 |
S45C |
CK45 |
| 40Cr |
41Cr4 |
40X |
5140 |
SCr440 |
41Cr4 |
| 20CrMo |
18CrMo4 |
20ХМ |
4118 |
SCM22 |
25CrMo4 |
| 42CrMo |
42CrMo4 |
38ХМ |
4140 |
SCM440 |
42CrMo4 |
| 20CrMnTi |
|
18ХГТ |
|
SMK22 |
|
| 20Cr2Ni4 |
|
20Х2Н4А |
|
|
|
| 20CrNiMo |
20CrNiMo2 |
20ХНМ |
8720 |
SNCM220 |
21NiCrMo2 |
| 40CrNiMoA |
|
40ХН2МА/
40ХМА |
4340 |
SNCM439 |
40NiCrMo6/
36NiCrMo4 |
| 20CrNi2Mo |
20NiCrMo7 |
20Х2МА |
4320 |
SNCM420 |
|
