Teeth Number: | Custom | Material: | Steel |
---|---|---|---|
Tooth Profile: | Herringbone | Type: | Cylindrical Gear |
Manufacturing Process: | Gear Teeth Milling | Number Of Teeth: | Depends on size |
Quality Grade: | ISO 8-9 Grade | ||
Выделить: | Высокопроизводительные шерстяные редукторы,Отличные свойства материала,Переключатель передач |

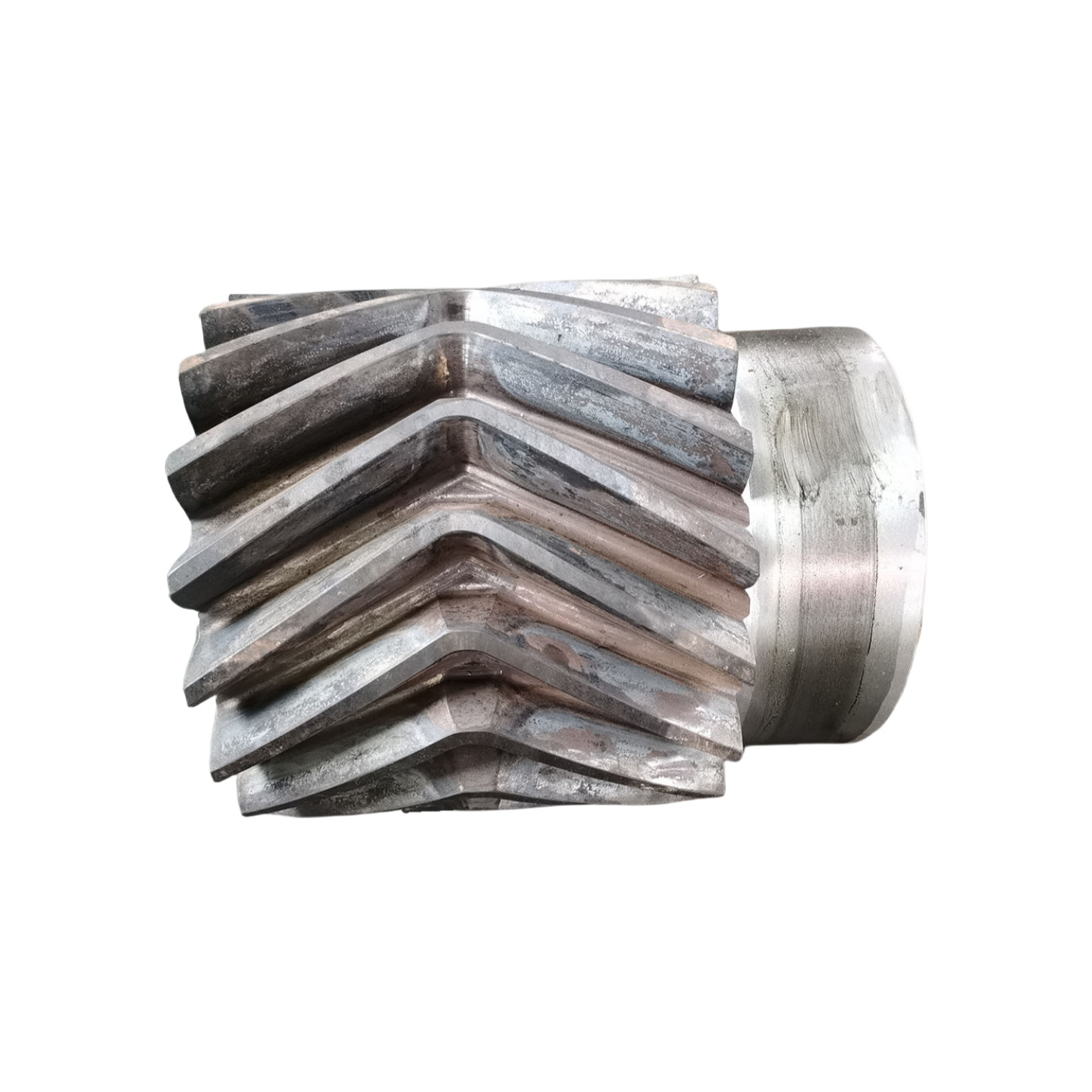

С точки зрения материаловедения, шевронная шестерня - это механическая деталь, в которой в качестве основы используются определенные металлические
или неметаллические материалы, обработанные для формирования шевронной зубчатой структуры для передачи мощности.
Обычно используемые материалы включают высококачественную легированную сталь, высокопрочный чугун и т. д.
Выбранные материалы обладают высокой прочностью, высокой износостойкостью и хорошей ударной вязкостью;
путем процессов термической обработки свойства материала могут быть дополнительно оптимизированы для
повышения усталостной прочности шестерен; они могут адаптироваться к различным условиям окружающей среды
таким как температура и влажность в различных рабочих условиях.
3)Преимущества шевронной шестерни
Высококачественные материалы обеспечивают долговечность шестерен и продлевают срок их службы;
отличные свойства материала позволяют шестерням поддерживать стабильную передачу даже при высоких скоростях
и условиях большой нагрузки; различные материалы могут быть выбраны в соответствии с различными сценариями применения для удовлетворения разнообразных потребностей.
4)Применение шевронной шестерни
В аэрокосмической области шевронные шестерни, изготовленные из легких и высокопрочных легированных материалов,
используются в системе трансмиссии двигателя; в пищевом оборудовании шестерни изготавливаются из нержавеющей стали,
соответствующей санитарным нормам для обеспечения безопасности пищевых продуктов.
Продукты | Шевронная шестерня |
Изготовление на заказ | √ |
Тип профиля зубьев | Цилиндрическая шестерня |
Изготовление зубьев шестерни | Фрезерование зубьев |
Шлифование зубьев | √ |
Модуль (M) | 12 |
Количество зубьев (Z) | На заказ |
Угол давления (α) | 20° |
Угол наклона (β) | На заказ |
Класс точности зубьев | ISO 8-9 класс |
Термическая обработка | Закалка и отпуск |
Твердость поверхности | 230-260 HB |
СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
CHINA/GB | ISO | ГОСТ | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18ХГТ | SMK22 | |||
20Cr2Ni4 | 20Х2Н4А | ||||
20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40ХН2МА/ 40ХНМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 |
