| Место происхождения: | КИТАЙ |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Количество мин заказа: | 200 комплектов |
| Упаковывая детали: | Коробки из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 500 наборов/месяц |
| Тип профиля: | цилиндрическая шестерня | Тепловая обработка: | Угасание и закаливание |
|---|---|---|---|
| Производство: | Hobbing шестерни | Твердость: | HRC 58-62 |
| Профиль зубов: | Периодный | Характеристики продукта: | Высокая точность, износостойкость, коррозионная стойкость |
| Технология обработки: | станковая обработка | ||
| Выделить: | Обработка вала трансмиссии на станке с ЧПУ,Вал с эвольвентным профилем зуба |
||

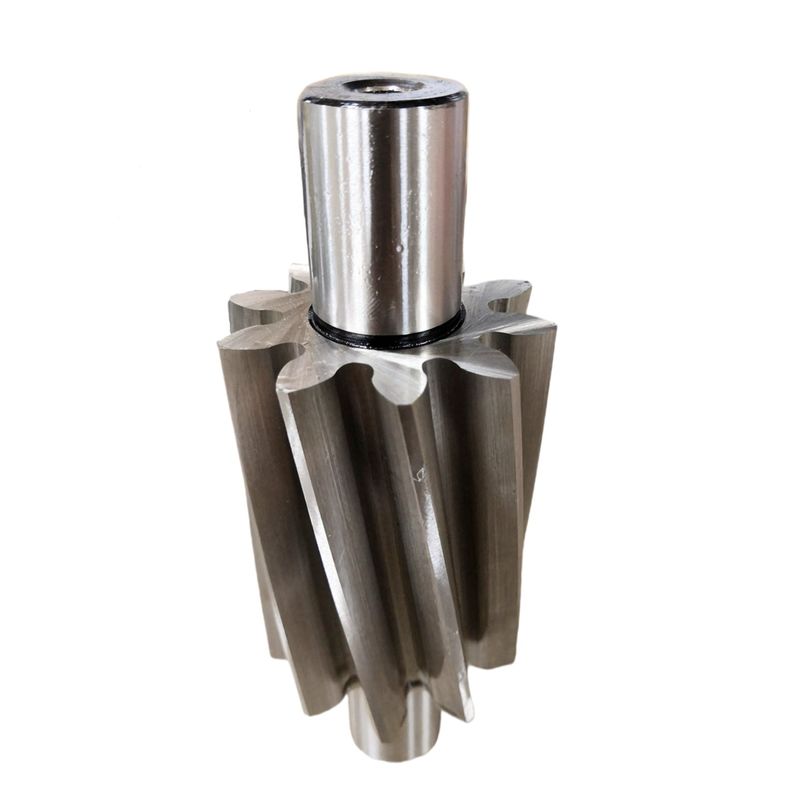

1) Описания вала трансмиссионной шестерни
Для обеспечения соосности шестерен и валов требуются прецизионные компоненты, обработанные точением, нарезанием зубьев, шлифованием и другими процессами.
2) Особенности Вал трансмиссионной шестерни
a) Сложный процесс: требует нескольких процессов (например, термообработка, финишная обработка).
b) Сильная кастомизация: модуль, форма зуба и другие параметры могут быть спроектированы в соответствии с требованиями.
c) Контролируемая стоимость: массовое производство может снизить цену за единицу.
3) Принцип работы Вал трансмиссионной шестерни
Эвольвентный профиль зуба шестерен обеспечивает минимизацию трения скольжения при зацеплении, повышая эффективность.
4) Применение Вал трансмиссионной шестерни
Промышленные роботы, электроинструменты, автоматизированные производственные линии и т. д.
| Продукты | Вал трансмиссионной шестерни |
| Изготовление на заказ | √ |
| Тип профиля шестерни | Gleason |
| Шестерня Зубья Производство | Шлифовка шестерен |
| Шлифовка зубьев шестерен | √ |
| Модуль (M) | На заказ |
| Количество зубьев (Z) | На заказ |
| Угол давления (α) | На заказ |
| Угол наклона | На заказ |
| Класс точности | ISO 6 класс |
| Термообработка | Цементация |
| Твердость поверхности | 58-62HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40Х | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХНМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
