| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Количество мин заказа: | 200 комплектов |
| Упаковывая детали: | Коробки из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 500 наборов/месяц |
| Угол давления: | 20 градусов | Тип стали: | Ковка стали |
|---|---|---|---|
| Точность: | ISO 6 | Размер: | Настраиваемый |
| Производственный процесс: | Скребка зубов | Основная твердость: | 220-280 HB |
| Выделить: | Тяжелые грузовики спиральные коленчатые редукторы,Аэрокосмические спиральные коленчатые редукторы,Высокоточные спиральные коленчатые редукторы |
||

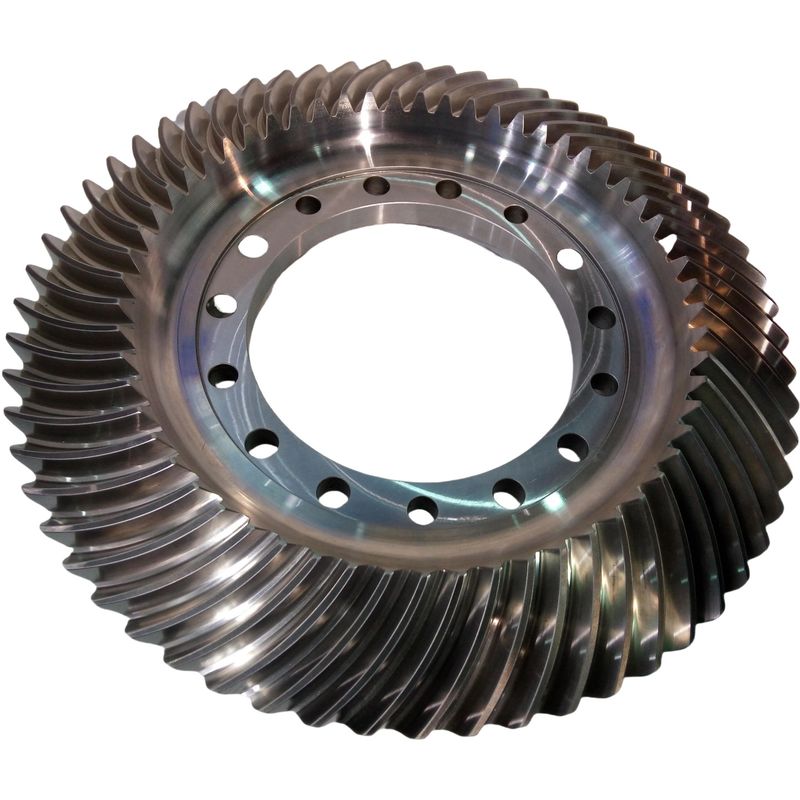

1) Описание спиральной бивел-оборудования
Коленчатые редукторы, обрабатываемые с помощью процессов фрезирования или шлифования CNC-редукторов, с зубными поверхностями, обладающими пространственным изгибом.
2) Особенности спиральной косы
а) Для обработки требуется специальное оборудование, а точность поверхности зуба может достигать микрометрового уровня.
b) Ошибки установки могут быть компенсированы посредством процесса модификации.
3) Принцип работы спиральной косы
Изогнутость поверхности зуба совпадает с траекторией сетки, что снижает риск контакта краев.
4) Использование спиральных бивел-оборудований
Аэрокосмические двигатели, дифференциалы тяжелых грузовиков.
| Продукты | Спиральные коленчатые редукторы |
| Сделан по заказу | √ |
| Тип профиля резины | Глисон |
| Производство | Фрезерные и зубные решетки |
| Скрежет зубами | √ |
| Модуль (M) | По обычаю |
| Количество зубов (Z) | По обычаю |
| Угол давления (α) | По обычаю |
| Угол свинца | По обычаю |
| Степень точности | Степень ISO 6 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Производственное оборудование
Процесс производства
Ковальная обработка
Инспекция шлифования при термической обработке
