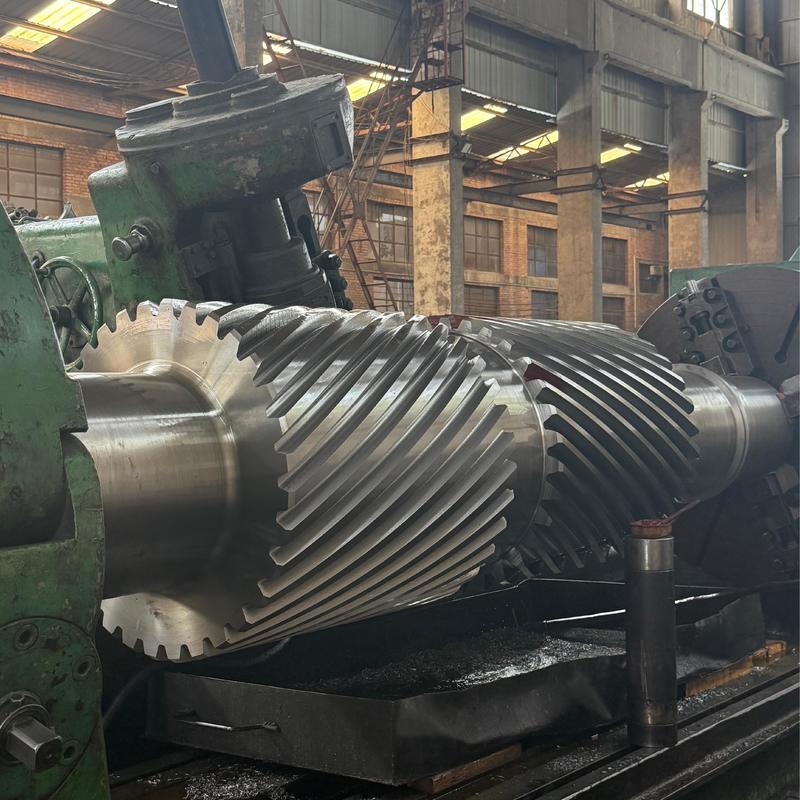

Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности
  • Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности
Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности

Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности

Место происхождения Китай
Фирменное наименование YIZGEAR
Детали продукта
Качественная ранг:
ISO 8-9
Материал:
Сталь
Производство:
Передача сантимации
Размер:
Различные размеры доступны
Точность зубов:
ISO 8-9
Количество зубов:
Зависит от размера
Тип профиля:
Двойное спиральное снаряжение
Выделить:

Стальные шестерни с двойным шевронным зубом ISO 8-9

,

Шевронные шестерни для передачи большой мощности

,

Шевронные шестерни с гарантией

Условия оплаты и доставки
Количество мин заказа
1 комплекты
Упаковывая детали
Коробки из фанеры
Время доставки
30 дней
Условия оплаты
L/C, T/T
Поставка способности
500 наборов/месяц
Описание продукта
Прецизионная обработка деталей трансмиссии высокой мощности с использованием шестерен с двойным винтовым зубом
Спецификации продукта
Атрибут Значение
Класс качества ISO 8-9
Материал Сталь
Производство Зубофрезерование
Размер Доступны различные размеры
Точность зуба ISO 8-9
Количество зубьев Зависит от размера
Тип профиля Шестерня с двойным винтовым зубом
Описание продукта
Описание шестерни с двойным винтовым зубом:С точки зрения взаимосвязи между эффективностью передачи мощности и структурным размером, шестерня с двойным винтовым зубом представляет собой форму шестерни, которая может передавать больше мощности в единице объема, а плотность мощности улучшается за счет оптимизации расположения зубьев и распределения усилий.
Особенности шестерни с двойным винтовым зубом:
  • Передаваемая мощность больше при том же размере
  • Симметричное распределение зубьев делает контактное напряжение более равномерным с высокой степенью использования материала
  • Компактная структура обеспечивает передачу высокой мощности в ограниченном пространстве
  • Высокая устойчивость к перегрузкам с нагрузкой, разделенной несколькими наборами зубьев колеса
Принцип работы:При воздействии высокой входной мощности симметричные зубья одновременно зацепляются с несколькими поверхностями зубьев, распределяя крутящий момент по большему количеству точек контакта. Это снижает нагрузку на единицу поверхности зуба, обеспечивая эффективную передачу высокой мощности в меньших конструкциях, предотвращая чрезмерный износ или поломку.
Применение:Оборудование, требующее передачи сверхвысокой мощности в компактном пространстве, включая редукторы судовых двигательных установок и ускорители для больших ветряных турбин.
Технические характеристики
Характеристика Спецификация
Изготовлено на заказ ✓
Тип профиля шестерни Цилиндрическая шестерня
Производство Фрезерование шестерен
Шлифовка зубьев ✓
DP На заказ
Количество зубьев (Z) На заказ
Угол давления (α) На заказ
Угол наклона На заказ
Класс точности зубьев Класс ISO 9
Термическая обработка Закалка и отпуск
Твердость поверхности 260-300HB
Сравнение марок сталей
КИТАЙ/GB ISO ГОСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38ХМ 4140 SCM440 42CrMo4
20CrMnTi 18ХГТ SMnC22
20Cr2Ni4 20Х2Н4А
20CrNiMo 20CrNiMo2 20ХНМ 8720 SNCM220 21NiCrMo2
40CrNiMoA 40ХН2МА/40ХНМА 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20Х2МА 4320 SNCM420
Изображения продукта
Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 0 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 1 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 2 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 3 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 4 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 5 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 6 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 7 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 8 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 9 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 10 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 11 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 12 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 13 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 14 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 15 Стальные шестерни с двойным шевронным зубом ISO 8-9 для передачи большой мощности 16
