| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | GS220805005 |
| Количество мин заказа: | 5 частей |
| Цена: | $35.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, D/P, западное соединение, T/T |
| Поставка способности: | 300 частей/месяц |
| Бренд: | OEM | Производственный процесс: | Молоть шестерни |
|---|---|---|---|
| Ширина зубов: | 30 мм | Зубы нумеруют: | 16 |
| Тип шестерни: | Шестерня шпоры | Стрелка: | 19.635 мм |
| Выделить: | Вал зубчатого колеса коробки передач шпоры,2,5 вал шестерни шпоры модуля |
||

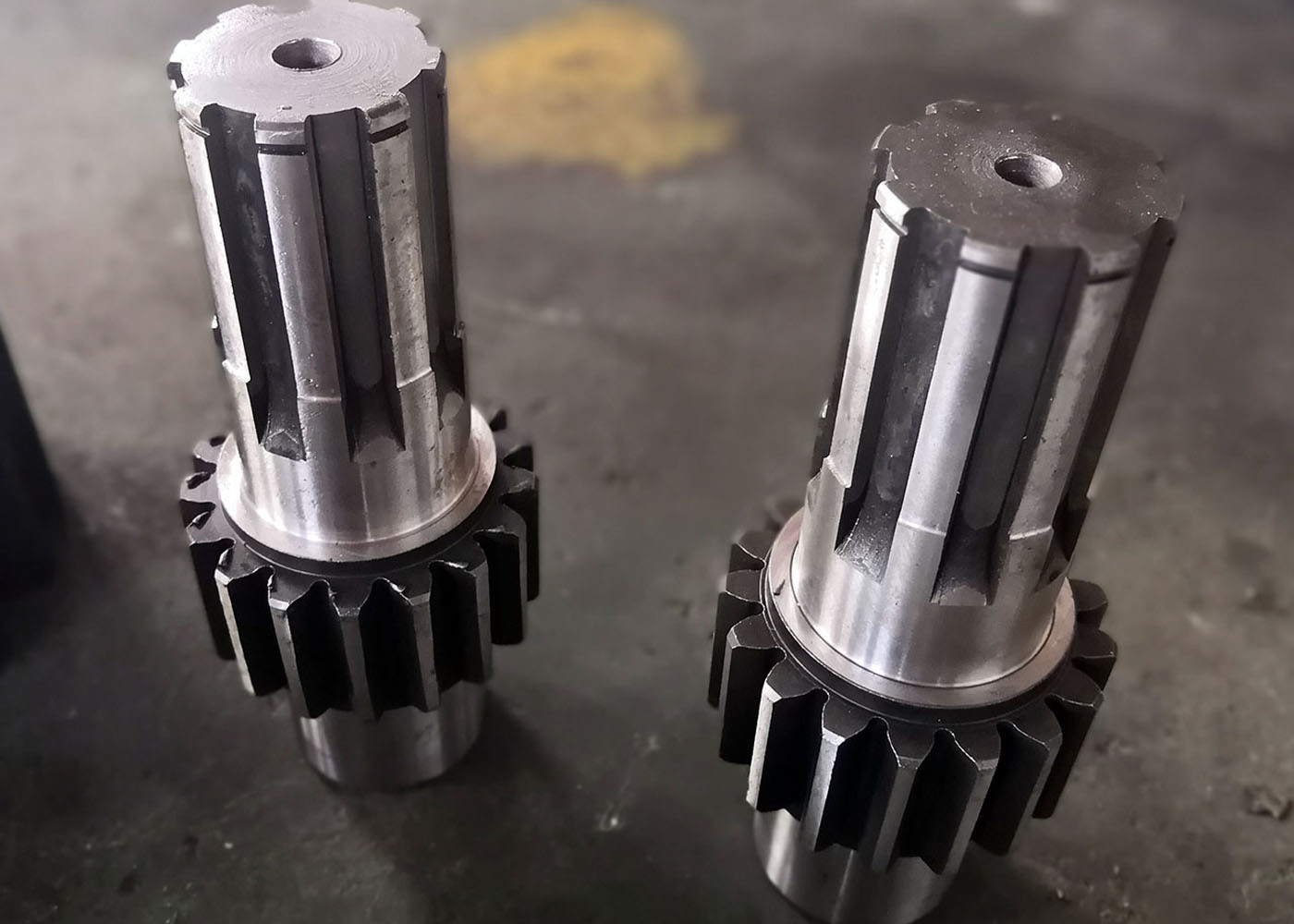

2.5 Модуль спирального вала для общей промышленности, коробка передач и уменьшитель скорости
1) Описание вала спиральной передачи
Остров шпора - это передача частей вала со шпором.
Спурное колесо - это колесо цилиндрической формы.
Прибор с штурвалом является наиболее часто используемым прибором с широким спектром применений.
2) Особенности вала штурмовика
Легче изготавливать по сравнению с другими типами трансмиссии.
Наиболее широко используется в проектировании трансмиссионных систем.
| Продукты | Свертовой вал редуктора |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| Производство зубчатых решеток | Фрезерная обработка/прокладка/образование редукторов |
| Скребка зубов | √ |
| Модуль (M) | 2.5 |
| Количество зубов (Z) | 16 |
| Угол давления (α) | 20° |
| Угол спирали (β) | 0° |
| Степень точности зубов | Степень ISO 6-7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
